Kaj pomenijo oznake na stružnih držalih in ploščicah?

Zakaj so oznake pomembne?

Razumevanje oznak omogoča hitrejšo izbiro ustreznega orodja, manj napak pri naročanju in boljše rezultate pri obdelavi. V proizvodnji lahko že napačna izbira držala ali ploščice povzroči večje vibracije, slabšo kakovost površine ali celo poškodbe orodja.

Proizvajalci rezilnega orodja uporabljajo mednarodno standardizirane oznake, ki omogočajo enotno identifikacijo izdelkov ne glede na proizvajalca.

Oznake določajo:
- obliko ploščice,
- vpenjalni sistem,
- prosti kot,
- toleranco,
- velikost,
- debelino,
- radij rezalnega roba.

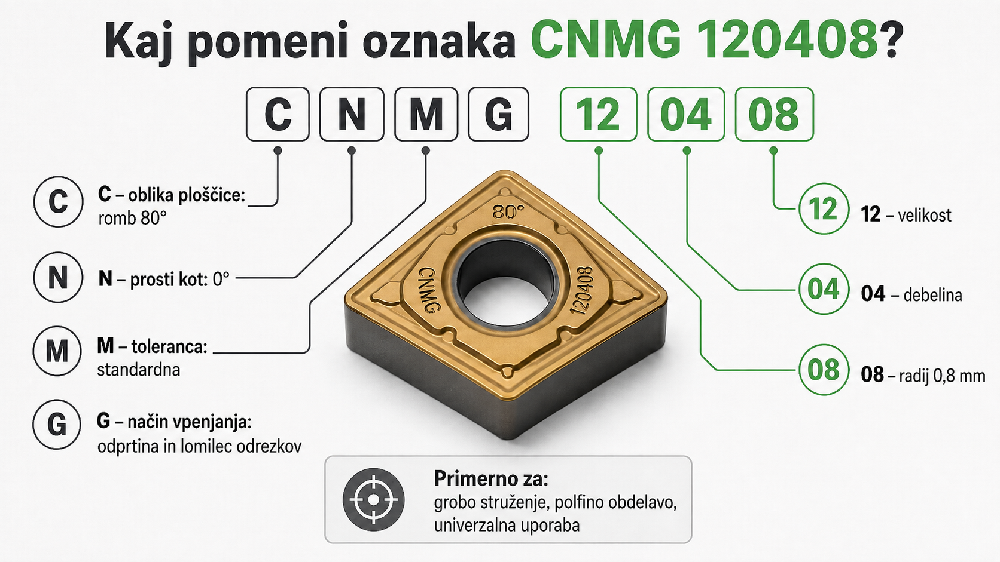

Kaj pomeni oznaka CNMG?

CNMG je ena najpogostejših oznak pri stružnih ploščicah. Vsaka črka ima svoj pomen.

C – oblika ploščice

Prva črka določa obliko. Črka C pomeni romb s kotom 80°.

Gre za eno najbolj univerzalnih oblik, ki omogoča:
- grobo struženje,
- polfino obdelavo,
- dobro stabilnost,
- več rezalnih robov.

N – prosti kot

Druga črka označuje prosti kot. Pri oznaki N je prosti kot 0°.

Takšne ploščice so robustnejše in omogočajo uporabo več rezalnih robov.

M – toleranca izdelave

Tretja črka določa natančnost izdelave. Oznaka M predstavlja standardno toleranco, ki je primerna za večino industrijskih aplikacij.

G – način vpenjanja

Četrta črka določa konstrukcijo ploščice in način vpenjanja. Oznaka G običajno pomeni izvedbo z odprtino in lomilcem odrezkov.

Kaj pomenijo številke pri ploščici?

Vzemimo primer CNMG 120408.

Prvi dve številki določata velikost ploščice, naslednji dve številki določata debelino, zadnji dve številki pa določata radij rezalnega roba.

Pri oznaki 120408 pomeni:
- velikost 12,
- debelina 4,
- radij 0,8 mm.

Radij rezalnega roba močno vpliva na kakovost površine in stabilnost obdelave.

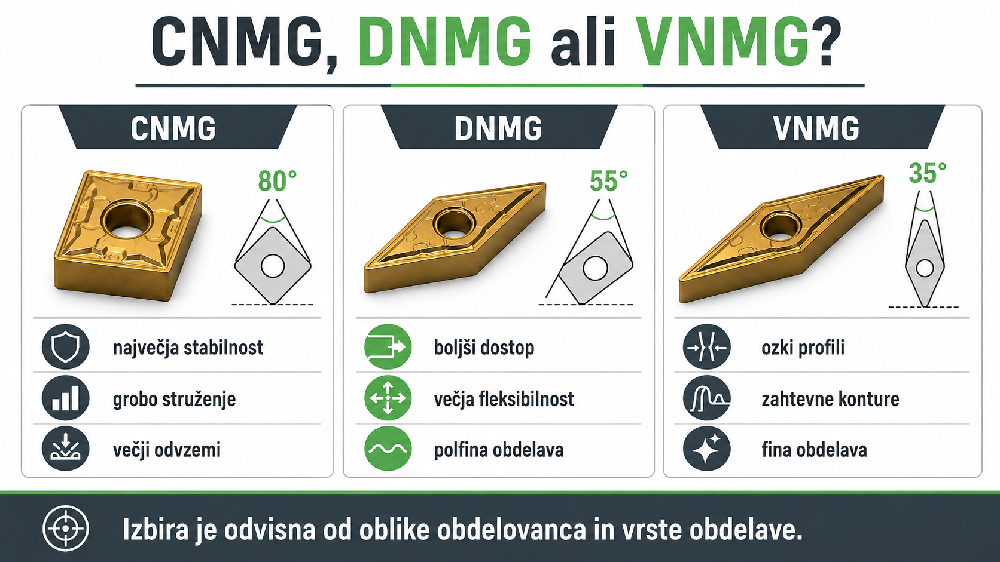

Razlika med CNMG, DNMG in VNMG

Izbira oblike ploščice vpliva na stabilnost, dostopnost do obdelovanca in primernost za posamezne postopke struženja.

CNMG

Prednosti:
- največja stabilnost,
- robustna konstrukcija,
- primerna za večje odvzeme.

Najpogosteje se uporablja za:
- grobo struženje,
- univerzalne aplikacije,
- serijsko proizvodnjo.

DNMG

Ožji kot omogoča:
- boljši dostop,
- večjo fleksibilnost,
- natančnejšo obdelavo.

Primerna je za:
- polfino obdelavo,
- zahtevnejše oblike.

VNMG

Kot 35° omogoča:
- dostop do ozkih profilov,
- izdelavo zahtevnejših kontur,
- fino obdelavo.

Manjša robustnost pomeni tudi nekoliko manjšo odpornost na visoke obremenitve.

Kaj pomenijo oznake stružnih držal?

Podobno logiko uporabljajo tudi stružna držala. Poglejmo primer PCLNR 2525M12. Na prvi pogled zapletena oznaka v resnici zelo natančno opisuje držalo.

P – tip ploščice

Prva črka določa obliko ploščice. V tem primeru gre za ploščice tipa C.

C – način vpenjanja

Določa sistem pritrjevanja.

Različni sistemi vplivajo na:
- stabilnost,
- hitrost menjave,
- dostopnost.

L – smer obdelave

Črka določa smer rezanja. L pomeni levo izvedbo.

Najpogosteje se uporabljata:
- R – desna izvedba,
- L – leva izvedba.

N – prosti kot

Označuje geometrijo ploščice, ki jo držalo uporablja.

Kaj pomenijo številke na držalu?

Pri oznaki 2525M12 številke določajo:

- dimenzijo držala,
- višino držala,
- velikost ploščice.

To omogoča hitro preverjanje kompatibilnosti med držalom in ploščico.

Zakaj je pravilna kombinacija tako pomembna?

Ploščica in držalo morata delovati kot celota.

Nepravilna kombinacija lahko povzroči:
- vibracije,
- slabšo kakovost površine,
- večjo obrabo,
- slabše odvajanje odrezkov.

Pravilna izbira neposredno vpliva na produktivnost proizvodnje.

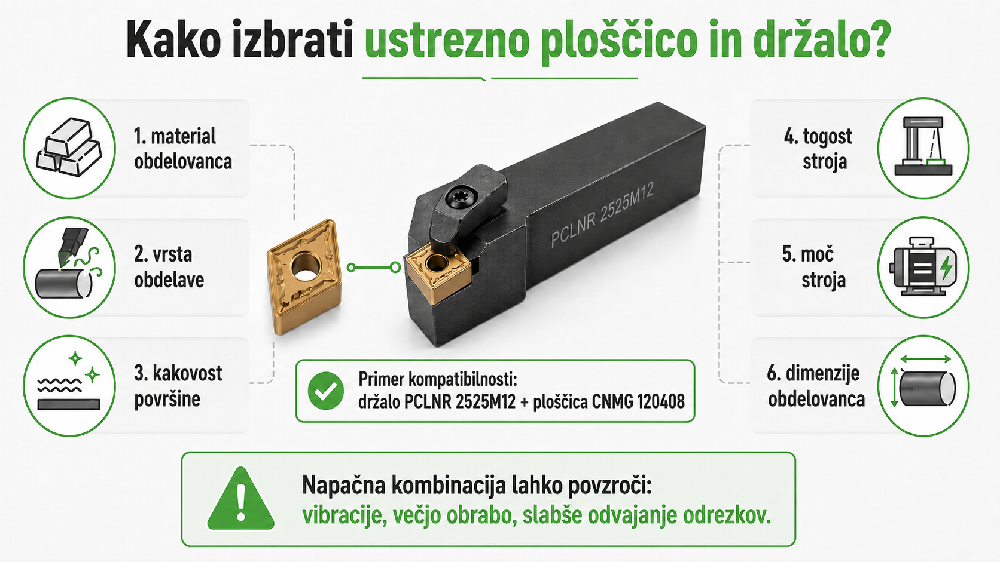

Kako izbrati ustrezno ploščico?

Pri izbiri vedno upoštevamo:

- material obdelovanca,
- vrsto obdelave,
- zahtevano kakovost površine,
- togost stroja,
- moč stroja,
- dimenzije obdelovanca.

Šele nato določimo:

- geometrijo,
- gradacijo,
- prevleko,
- radij rezalnega roba.

Najpogostejše napake pri naročanju

V praksi pogosto prihaja do:

- napačne interpretacije oznak,
- izbire neustreznega radija,
- napačne smeri držala,
- nekompatibilnosti med držalom in ploščico,
- napačne gradacije za material.

Takšne napake lahko povzročijo dodatne stroške in zamude v proizvodnji.

Zakaj poznavanje oznak prihrani čas in denar?

Ko operater ali tehnolog razume oznake, lahko bistveno hitreje:

- izbere ustrezno orodje,
- optimizira proces,
- zmanjša število napak,
- izboljša kakovost izdelkov.

Pravilna izbira stružnih držal, stružnih ploščic in rezalnih geometrij predstavlja enega ključnih dejavnikov uspešne in stroškovno učinkovite proizvodnje.
