Garnitura spiralnih in navojnih strojnih svedrov M3-M12 HSS-E (1gar.=14kos) - INOX 137990

Garnitura spiralnih svedrov in strojnih navojnih svedrov M3–M12 HSS-E, PRETEC – 14-delni komplet za INOX in slepe luknje

Garnitura spiralnih svedrov in strojnih navojnih svedrov M3–M12 HSS-E blagovne znamke PRETEC, dobavitelja PRECITOOL, je namenjena pripravi izvrtin in izdelavi metričnih notranjih navojev v območju M3–M12. Izvedba je zasnovana za uporabo pri materialih skupine M, predvsem pri nerjavnih oziroma kislinsko odpornih jeklih.

Blagovna znamka in šifra izdelka

Blagovna znamka: PRETEC.
Dobavitelj: PRECITOOL.
Model / skupina izdelkov: 137990.
Izvedba: garnitura spiralnih in strojnih navojnih svedrov M3–M12 HSS-E za INOX, z navojnimi svedri za slepe luknje.

Opis skupine in uporaba

Komplet združuje spiralne svedre za predvrtanje in strojne navojne svedre za izdelavo metričnih ISO navojev. Takšna garnitura je uporabna pri delih, kjer se pogosto menjujejo dimenzije navojev in je pomembno, da sta predvrtina in navojni sveder izbrana skladno z dimenzijo navoja.

Navojni svedri v kompletu so izvedeni z zavitimi utori in narezom oblike C. Takšna izvedba je primerna predvsem za slepe luknje, kjer se odrezki med rezanjem vodijo nazaj iz izvrtine. Pri obdelavi nerjavnih materialov je pomembna pravilna izbira rezalnih pogojev, stabilno vpetje in ustrezno mazanje oziroma hlajenje.

Ključne prednosti

- Za INOX uporabo – komplet je namenjen predvsem obdelavi materialov skupine M.
- Razpon M3–M12 – pokriva pogosto uporabljene metrične dimenzije navojev.
- Za slepe luknje – zaviti utori in oblika C pomagajo pri odvajanju odrezkov nazaj iz izvrtine.

Tehnični podatki

Model / skupina: 137990.
Blagovna znamka: PRETEC.
Dobavitelj: PRECITOOL.
Tip izdelka: garnitura spiralnih in strojnih navojnih svedrov.
Število kosov: 14 kosov.
Območje navojev: M3–M12.
Vrsta navoja: metrični ISO navoj.
Standard navoja: DIN 13.
Profil navoja: metrični profil 60°.
Standard navojnih svedrov: DIN 371; od M12 naprej DIN 376, glede na priložene podatke.
Material orodja: HSS-E, glede na naziv izdelka.
Površina / prevleka: neprevlečena izvedba.
Toleranca: 6H.
Oblika navojnih svedrov: oblika C z zavitimi utori.
Narez: 2–3 hodi.
Spiralni utor: približno 35°.
Vrsta luknje: slepe luknje.
Priporočena globina: približno 2 × A21, glede na priložene podatke.
Smer reza: desna smer rezanja.
Uporaba: predvrtanje in strojna izdelava notranjih metričnih navojev v slepih luknjah.
Obdelovalni materiali: materiali skupine M, predvsem nerjavna in kislinsko odporna jekla.

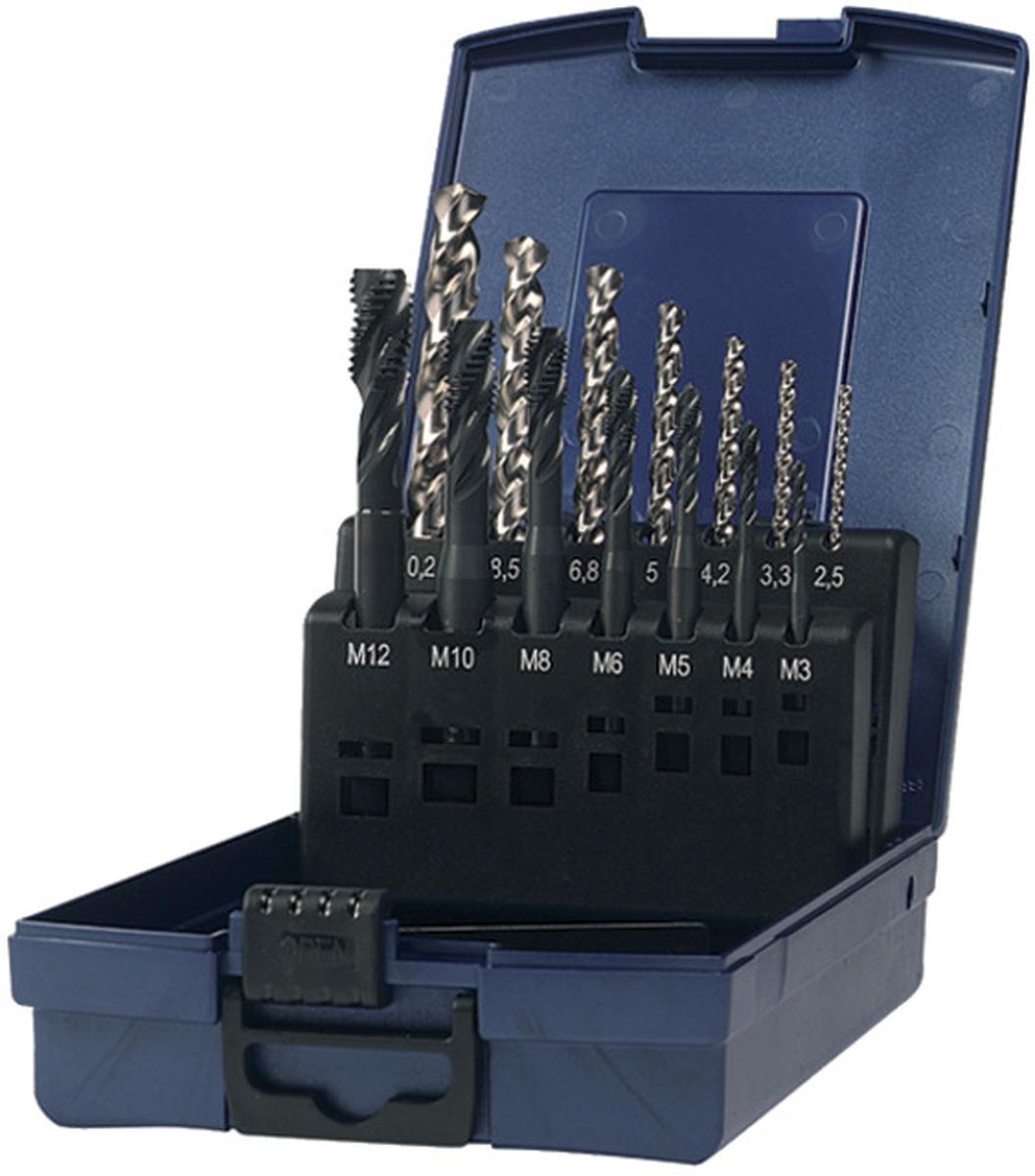

Dimenzije v kompletu: M3, M4, M5, M6, M8, M10 in M12, glede na prikaz na kaseti.

Kaj je pri skupini pomembno

Pri izbiri garniture 137990 je pomembno preveriti, ali razpon M3–M12 ustreza dejanskim potrebam v delavnici ali proizvodnji. Komplet je posebej smiseln tam, kjer se pogosto pripravljajo različni metrični navoji v INOX materialih in je za delo pomembno, da so predvrtalni ter navojni svedri urejeni v eni kaseti.

Za kakovosten rezultat uporabite pravilno predvrtino, stabilno vpetje in primerno rezalno olje ali emulzijo za obdelavo INOX materialov. Pri slepih luknjah je treba posebej spremljati odvajanje odrezkov, saj lahko nabiranje odrezkov na dnu izvrtine poveča obremenitev orodja in vpliva na kakovost izdelanega navoja.
