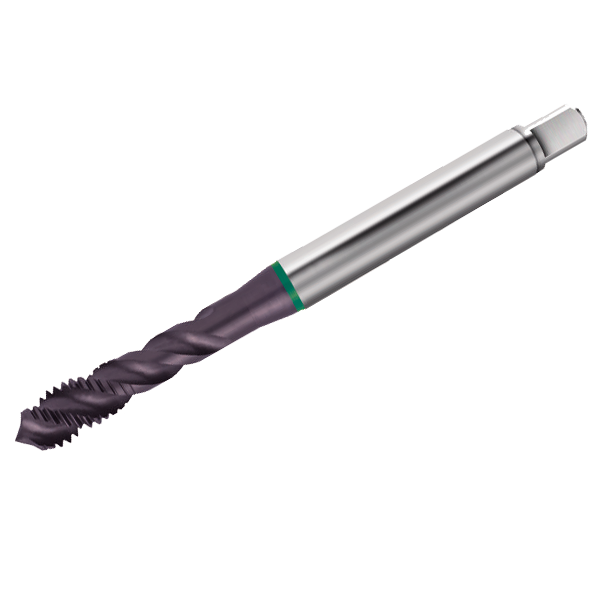

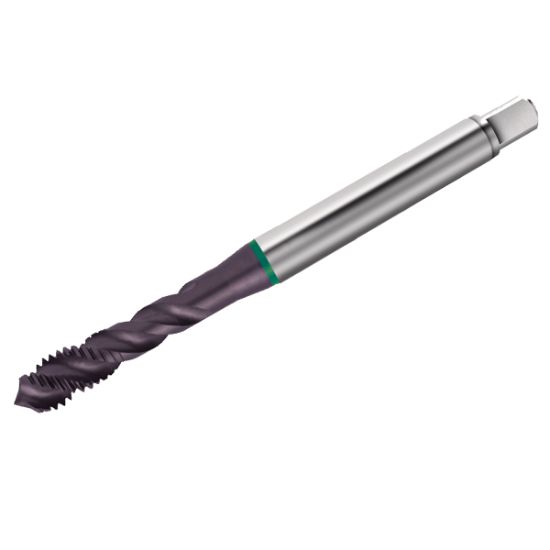

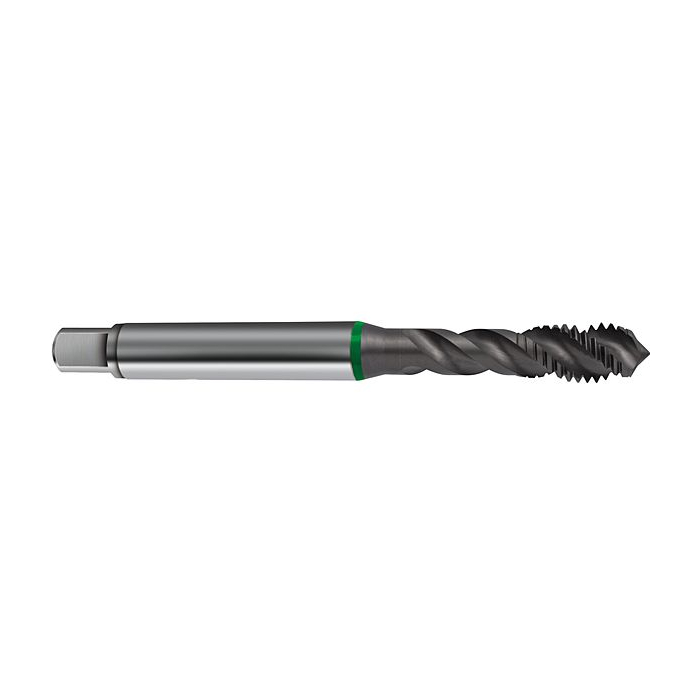

Sveder nav.strojni DIN371/C 6HX ZAVITI HSS-E TiAlN-H /ZELENI

Skupna šifra: 53746

Zunanji premer:

Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Zaloga	Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	4.050	3.30	4.500	3	~DIN 371/~DIN 376, DIN 371	ohne	63.000	43.000	17.000	21.000

Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	36.130	32.00	28.000	5	~DIN 371/~DIN 376, DIN 376	ohne	200.000	110.000	97.000	102.000

Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	18.100	15.50	14.000	4	~DIN 371/~DIN 376, DIN 376	ohne	125.000	67.000	58.000	62.000

Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	33.120	29.50	25.000	4	~DIN 371/~DIN 376, DIN 376	ohne	180.000	98.000	86.000	91.000

Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	39.130	35.00	32.000	5	~DIN 371/~DIN 376, DIN 376	ohne	200.000	114.000	102.000	107.000

Zaloga	Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	3.040	2.50	3.500	3	~DIN 371/~DIN 376, DIN 371	ohne	56.000	37.000	14.000	18.000

Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	20.100	17.50	16.000	4	~DIN 371/~DIN 376, DIN 376	ohne	140.000	69.000	58.000	62.000

Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	3.540	2.90	4.000	3	~DIN 371/~DIN 376, DIN 371	ohne	56.000	37.000	16.000	20.000

Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	14.090	12.00	11.000	3	~DIN 371/~DIN 376, DIN 376	ohne	110.000	58.000	49.000	53.000

Zaloga	Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	30.120	26.50	22.000	4	~DIN 371/~DIN 376, DIN 376	ohne	180.000	93.000	80.000	85.000

Zaloga	Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	5.060	4.20	6.000	3	~DIN 371/~DIN 376, DIN 371	ohne	70.000	50.000	21.000	25.000

Zaloga	Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	12.080	10.20	9.000	3	~DIN 371/~DIN 376, DIN 376	ohne	110.000	29.000	45.000	49.000

Zaloga	Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	16.090	14.00	12.000	4	~DIN 371/~DIN 376, DIN 376	ohne	110.000	59.000	50.000	54.000

Zaloga	Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	24.110	21.00	18.000	4	~DIN 371/~DIN 376, DIN 376	ohne	160.000	81.000	69.000	73.000

Zaloga	Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	6.060	5.00	6.000	3	~DIN 371/~DIN 376, DIN 371	ohne	80.000	59.000	26.000	30.000

Zaloga	Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	8.070	6.80	8.000	3	~DIN 371/~DIN 376, DIN 371	ohne	90.000	68.000	31.000	35.000

Zaloga	Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	10.070	8.50	10.000	3	~DIN 371/~DIN 376, DIN 371	ohne	100.000	77.000	35.000	39.000

Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	2.040	1.60	2.800	3	~DIN 371/~DIN 376, DIN 371	ohne	45.000	26.000	11.500	13.500

Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	2.540	2.05	2.800	3	~DIN 371/~DIN 376, DIN 371	ohne	50.000	31.000	12.500	14.500

Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	1.670	19.50	18.000	4	~DIN 371/~DIN 376, DIN 376	ohne	140.000	69.000	58.000	62.000

Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	7.060	6.00	7.000	3	~DIN 371/~DIN 376, DIN 371	ohne	80.000	59.000	26.000	30.000

Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	9.070	7.80	9.000	3	~DIN 371/~DIN 376, DIN 371	ohne	90.000	68.000	31.000	35.000

Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	11.070	9.50	8.000	3	~DIN 371/~DIN 376, DIN 376	ohne	100.000	47.000	38.000	42.000

Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	4.560	3.70	6.000	3	~DIN 371/~DIN 376, DIN 371	ohne	70.000	50.000	21.000	25.000

Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	27.110	24.00	20.000	4	~DIN 371/~DIN 376, DIN 376	ohne	160.000	80.000	69.000	73.000

Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	42.130	37.50	32.000	5	~DIN 371/~DIN 376, DIN 376	ohne	200.000	119.000	107.000	112.000

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Strojni navojni sveder DIN 371 zaviti HSS-E TiAlN-H za metrične ISO navoje

Strojni navojni sveder DIN 371 zaviti HSS-E TiAlN-H je model za uporabnike, ki izbirajo navojni sveder po standardu, materialu in načinu odvajanja odrezkov. Zasnovan je za metrične ISO navoje in za uporabo v slepih luknjah.

Posebnost izvedbe

Uravnotežena izvedba za delavniško in industrijsko uporabo daje modelu jasno tehnično vlogo. Površina TiAlN-H in material HSS-E sta pomembna pri izbiri hitrosti rezanja, mazanja ter pričakovane življenjske dobe orodja.

Uporaba in tehnični podatki

- tip izdelka: strojni navojni sveder
- standard: DIN 371
- oblika: oblika C z zavitimi utori
- material: HSS-E
- površina/prevleka: TiAlN-H
- toleranca: 6HX
- smer reza: desna smer reza
- namen: metrične ISO navoje v slepih luknjah

Za kakovosten rezultat uporabite pravilno predvrtino, stabilno vpetje in primerno rezalno olje ali emulzijo. Pri serijskem delu je priporočljivo spremljati obrabo, saj pravočasna menjava svedra zmanjša tveganje za lom in poškodbo navoja.

Specifikacije

Zaloga	Znamka	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	4.050, 36.130, 18.100, 33.120, 39.130, 3.040, 20.100, 3.540, 14.090, 30.120, 5.060, 12.080, 16.090, 24.110, 6.060, 8.070, 10.070, 2.040, 2.540, 1.670, 7.060, 9.070, 11.070, 4.560, 27.110, 42.130	3.30, 32.00, 15.50, 29.50, 35.00, 2.50, 17.50, 2.90, 12.00, 26.50, 4.20, 10.20, 14.00, 21.00, 5.00, 6.80, 8.50, 1.60, 2.05, 19.50, 6.00, 7.80, 9.50, 3.70, 24.00, 37.50	4.500, 28.000, 14.000, 25.000, 32.000, 3.500, 16.000, 4.000, 11.000, 22.000, 6.000, 9.000, 12.000, 18.000, 8.000, 10.000, 2.800, 7.000, 20.000	3, 5, 4	~DIN 371/~DIN 376, DIN 371, DIN 376	ohne	63.000, 200.000, 125.000, 180.000, 56.000, 140.000, 110.000, 70.000, 160.000, 80.000, 90.000, 100.000, 45.000, 50.000	43.000, 110.000, 67.000, 98.000, 114.000, 37.000, 69.000, 58.000, 93.000, 50.000, 29.000, 59.000, 81.000, 68.000, 77.000, 26.000, 31.000, 47.000, 80.000, 119.000	17.000, 97.000, 58.000, 86.000, 102.000, 14.000, 16.000, 49.000, 80.000, 21.000, 45.000, 50.000, 69.000, 26.000, 31.000, 35.000, 11.500, 12.500, 38.000, 107.000	21.000, 102.000, 62.000, 91.000, 107.000, 18.000, 20.000, 53.000, 85.000, 25.000, 49.000, 54.000, 73.000, 30.000, 35.000, 39.000, 13.500, 14.500, 42.000, 112.000

Izberite različico

Išči:

Premer vpetja orodja:

Število rezil:

Standard:

Skupna dolžina:

Dolžina rezila:

Uporabna dolžina rezila:

Zunanji premer:

Premer izvrtine vrtanja:

Dolžina previsa:

Šifra	Naziv	Premer vpetja orodja	Število rezil	Standard	Skupna dolžina	Dolžina rezila	Uporabna dolžina rezila	Zunanji premer	Premer izvrtine vrtanja	Dolžina previsa
53746 10,0	SVEDER NAV.STROJNI DIN371/C M10, 6HX ZAVITI HSS-E TiAlN /ZELENI	10.000	3	~DIN 371/~DIN 376, DIN 371	100.000	35.000	39.000	10.070	8.50	77.000
53746 11,0	SVEDER NAV.STROJNI DIN376/C M11,0, 6HX ZAVITI HSS-E TiAlN /ZELENI	8.000	3	~DIN 371/~DIN 376, DIN 376	100.000	38.000	42.000	11.070	9.50	47.000
53746 12,0	SVEDER NAV.STROJNI DIN376/C M12, 6HX ZAVITI HSS-E TiAlN /ZELENI	9.000	3	~DIN 371/~DIN 376, DIN 376	110.000	45.000	49.000	12.080	10.20	29.000
53746 14,0	SVEDER NAV.STROJNI DIN376/C M14, 6HX ZAVITI HSS-E TiAlN /ZELENI	11.000	3	~DIN 371/~DIN 376, DIN 376	110.000	49.000	53.000	14.090	12.00	58.000
53746 16,0	SVEDER NAV.STROJNI DIN376/C M16, 6HX ZAVITI HSS-E TiAlN /ZELENI	12.000	4	~DIN 371/~DIN 376, DIN 376	110.000	50.000	54.000	16.090	14.00	59.000
53746 18,0	SVEDER NAV.STROJNI DIN376/C M18, 6HX ZAVITI HSS-E TiAlN /ZELENI	14.000	4	~DIN 371/~DIN 376, DIN 376	125.000	58.000	62.000	18.100	15.50	67.000
53746 20,0	SVEDER NAV.STROJNI DIN376/C M20, 6HX ZAVITI HSS-E TiAlN /ZELENI	16.000	4	~DIN 371/~DIN 376, DIN 376	140.000	58.000	62.000	20.100	17.50	69.000
53746 22,0	SVEDER NAV.STROJNI DIN376/C M22, 6HX ZAVITI HSS-E TiAlN /ZELENI Stock	18.000	4	~DIN 371/~DIN 376, DIN 376	140.000	58.000	62.000	1.670	19.50	69.000
53746 2,0	SVEDER NAV.STROJNI DIN371/C M2 6HX ZAVITI HSS-E TiAlN-H /ZELENI	2.800	3	~DIN 371/~DIN 376, DIN 371	45.000	11.500	13.500	2.040	1.60	26.000
53746 2,5	SVEDER NAV.STROJNI DIN371/C M2,5 6HX ZAVITI HSS-E TiAlN-H /ZELENI	2.800	3	~DIN 371/~DIN 376, DIN 371	50.000	12.500	14.500	2.540	2.05	31.000
