Proizvajalec: Slika za proizvajalca HAIMER

Trn vpenjalni nakrčni ISO7388-1 AD/AF - kratek 242721

Skupna šifra: 242721

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne	*	Da	SK30	10.0	80.00	3	3	9.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne	*	Da	SK30	10.0	80.00	4	4	12.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne	*	Da	SK30	10.0	80.00	5	5	15.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK30	27	27	21.0	80.00	6	6	36.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK30	27	27	21.0	80.00	8	8	36.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK30	32	32	24.0	80.00	10	10	42.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK30	32	32	24.0	80.00	12	12	47.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK30	34	34	27.0	80.00	16	16	50.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne	*	Da	SK40	10.0	80.00	3	3	9.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne	*	Da	SK40	10.0	80.00	4	4	12.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne	*	Da	SK40	10.0	80.00	5	5	15.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK40	27	27	21.0	80.00	6	6	36.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK40	27	27	21.0	80.00	8	8	36.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK40	32	32	24.0	80.00	10	10	42.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK40	32	32	24.0	80.00	12	12	47.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK40	34	34	27.0	80.00	14	14	47.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK40	34	34	27.0	80.00	16	16	50.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK40	42	42	33.0	80.00	18	18	50.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK40	42	42	33.0	80.00	20	20	52.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK40	53	53	44.0	100.00	25	25	58.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK40	53	53	44.0	100.00	32	32	58.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	27	27	21.0	80.00	6	6	36.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	27	27	21.0	80.00	8	8	36.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	32	32	24.0	80.00	10	10	42.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	32	32	24.0	80.00	12	12	47.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	34	34	27.0	80.00	14	14	47.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	34	34	27.0	80.00	16	16	50.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	42	42	33.0	80.00	18	18	50.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	42	42	33.0	80.00	20	20	52.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	53	53	44.0	100.00	25	25	58.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	53	53	44.0	100.00	32	32	58.00	HAIMER

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

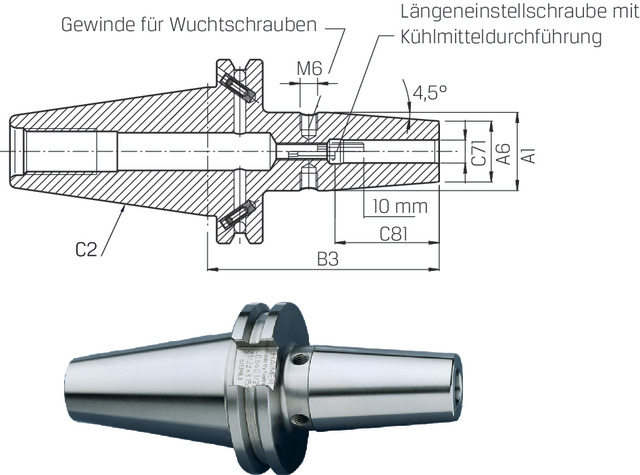

Ausführung und Verwendung:
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.

Mit Steilkegel ISO 7388-1:
- Form AD: zentrale Kühlmittelzufuhr
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlkanäle im Bund
- hitzebeständiger Warmarbeitsstahl
- gehärtet 54-2 HRC
- für HSS- und HM-Werkzeuge
- Schafttoleranz h6
- Feinwuchten mit Wuchtschrauben
- Rundlaufgenauigkeit < 3 µm

Lieferung:
Mit Längeneinstellschraube.

Hinweis:
- *ohne Einstellschrauben, ohne Gewinde für Wuchtschrauben, ohne Schlitzen in der Spannbohrung für Kühlmittelzufuhr
- passendes Zubehör finden Sie ab Seite 24/???

Specifikacije

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	Znamka
DIN 69871	AD/B	25000	Ne	*,	Da, Ne	SK30, SK40, SK50	10.0, 21.0, 24.0, 27.0, 33.0, 44.0	80.00, 100.00	3, 4, 5, 6, 8, 10, 12, 16, 14, 18, 20, 25, 32	3, 4, 5, 6, 8, 10, 12, 16, 14, 18, 20, 25, 32	9.00, 12.00, 15.00, 36.00, 42.00, 47.00, 50.00, 52.00, 58.00	27, 32, 34, 42, 53	27, 32, 34, 42, 53	HAIMER

Izberite različico

Išči:

[C2] Velikost vpenjala:

[B3] Uporabna rezna dolžina v mm:

[C81] Dolžina vpenjanja, max. Mm:

[C71] Zunanji premer vpenjala mm:

C71 Zunanji premer vpenjala mm:

[A1] Zunanji premer vpenjala 1 mm:

A1 mm:

Primerno za ANSI-CAT:

[A6] Premer preloma:

Šifra	Naziv	[C2] Velikost vpenjala	[B3] Uporabna rezna dolžina v mm	[C81] Dolžina vpenjanja, max. Mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	*	Primerno za ANSI-CAT	[A6] Premer preloma
242721 30/03	Schrumpffutter kurz ISO 7388-1 AD/AF 30x03 HAIMER	SK30	80.00	9.00	3	3	/	/	*	Da	10.0
242721 30/04	Schrumpffutter kurz ISO 7388-1 AD/AF 30x04 HAIMER	SK30	80.00	12.00	4	4	/	/	*	Da	10.0
242721 30/05	Schrumpffutter kurz ISO 7388-1 AD/AF 30x05 HAIMER	SK30	80.00	15.00	5	5	/	/	*	Da	10.0
242721 30/06	Schrumpffutter kurz ISO 7388-1 AD/AF 30x06 HAIMER	SK30	80.00	36.00	6	6	27	27		Ne	21.0
242721 30/08	Schrumpffutter kurz ISO 7388-1 AD/AF 30x08 HAIMER	SK30	80.00	36.00	8	8	27	27		Ne	21.0
242721 30/10	Schrumpffutter kurz ISO 7388-1 AD/AF 30x10 HAIMER	SK30	80.00	42.00	10	10	32	32		Ne	24.0
242721 30/12	Schrumpffutter kurz ISO 7388-1 AD/AF 30x12 HAIMER	SK30	80.00	47.00	12	12	32	32		Ne	24.0
242721 30/16	Schrumpffutter kurz ISO 7388-1 AD/AF 30x16 HAIMER	SK30	80.00	50.00	16	16	34	34		Ne	27.0
242721 40/03	Schrumpffutter kurz ISO 7388-1 AD/AF 40x03 HAIMER	SK40	80.00	9.00	3	3	/	/	*	Da	10.0
242721 40/04	TRN VPENJALNI NAKRČNI DIN69871 SK40/4mm	SK40	80.00	12.00	4	4	/	/	*	Da	10.0
