Proizvajalec: Slika za proizvajalca PREMUS

Sveder navojni strojni DIN374B HSS-E V3 133205

Skupna šifra: 133205

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ausführung und Verwendung:
- für Durchgangsgewinde
- Anschnittform B, 3,5-5 Gang
- metrische ISO-Feingewinde
- für gut spanbare Werkstoffe

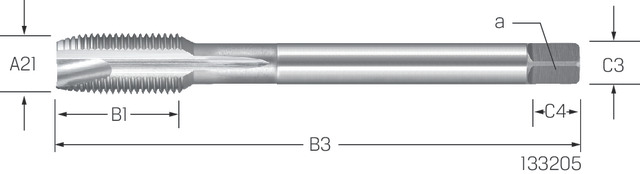

Specifikacije

Zaloga	Področje uporabe (obdelovani material)	Prevleka [H5/COATN]	Oblika rezne površine	Bočni kot	Vrsta navoja	Standard navojnega svedra	Standard navoja	Tolerančno območje	Tip izvrtine	Smer rezanja	S hladilnim kanalom	[A21] Nazivni premer metričnega navoja	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	[C4] Dolžina vpenjala	Material	Znamka
DA	P (Stahl - Stahlgusss)	unbeschichtet	B	60	MF	DIN 374	DIN 13	H6	Durchgangsloch	rechts	Ne	M3, M4, M5, M6, M7, M8, M9, M10, M11, M12, M14, M15, M16, M18, M20, M22, M24, M25, M26, M27, M28, M30, M32, M33, M34, M35, M36, M38, M40, M42, M45, M48, M50	M3, M4, M5, M6, M7, M8, M9, M10, M11, M12, M14, M15, M16, M18, M20, M22, M24, M25, M26, M27, M28, M30, M32, M33, M34, M35, M36, M38, M40, M42, M45, M48, M50	M3, M4, M5, M6, M7, M8, M9, M10, M11, M12, M14, M15, M16, M18, M20, M22, M24, M25, M26, M27, M28, M30, M32, M33, M34, M35, M36, M38, M40, M42, M45, M48, M50	0.35, 0.5, 0.75, 1, 1.25, 1.5, 2	8.00, 10.00, 12.00, 14.00, 18.00, 22.00, 20.00, 24.00, 25.00, 34.00, 28.00, 30.00, 32.00	56, 63, 70, 80, 90, 100, 110, 125, 140, 150, 160, 170, 180, 190	2.2, 2.8, 3.5, 4.5, 5.5, 6, 7, 8, 9, 11, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36	2.65, 3.50, 4.50, 5.50, 5.25, 6.25, 7.50, 7.25, 7.00, 8.00, 9.25, 9.00, 8.75, 10.00, 11.00, 10.50, 13.00, 12.75, 12.50, 14.00, 13.50, 15.00, 14.50, 17.00, 16.50, 16.00, 19.00, 18.50, 18.00, 21.00, 20.50, 20.00, 23.00, 22.50, 22.00, 23.50, 24.50, 25.50, 25.00, 26.50, 29.00, 28.50, 28.00, 30.50, 31.50, 32.50, 33.50, 34.50, 36.50, 38.50, 40.50, 43.50, 46.50, 48.50	5, 6, 7, 8, 9, 10, 12, 14, 15, 17, 19, 21, 23, 25, 27, 32	HSS-E-V3	Premus

Izberite različico

Išči:

[B3/B4/B5] Skupna dolžina v mm:

[C3] Premer vpenjala v mm:

[C4] Dolžina vpenjala:

[A21] Nazivni premer metričnega navoja:

[A3] Korak navoja v mm:

Dolžina rezalnega dela navoja v mm:

Premer vrtanja za navoj v mm:

Nazivni premer navoja:

A22 nazivni premer navoja za UNC, UNF, Pg:

Šifra	Naziv	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	[C4] Dolžina vpenjala	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	Premer vrtanja za navoj v mm	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg
133205 M10X0,75	Masch-Gew-Bohrer HSSE-V3 DIN 374/B MF10x0,75 PREMUS	90	7	8	M10	0.75	20.00	9.25	M10	M10
133205 M10X1,00	Masch-Gew-Bohrer HSSE-V3 DIN 374/B MF10x1,00 PREMUS	90	7	8	M10	1	20.00	9.00	M10	M10
133205 M10X1,25	Masch-Gew-Bohrer HSSE-V3 DIN 374/B MF10x1,25 PREMUS	100	7	8	M10	1.25	24.00	8.75	M10	M10
133205 M11X1,00	SVEDER NAV.STROJNI DIN374/B M11x1 HSS-E V3	90	8	9	M11	1	20.00	10.00	M11	M11
133205 M12X1,00	SVEDER NAV.STROJNI DIN374/B M12x1,0 ravni HSS-E-V3 Premus	100	9	10	M12	1	22.00	11.00	M12	M12
133205 M12x1,25	SVEDER NAV.STROJNI DIN374/B M12x1,25 HSS-E V3	/	/	/	/	/	/	/	/	/
133205 M12X1,50	SVEDER NAV.STROJNI DIN374/B M12x1,5 HSS-E V3	100	9	10	M12	1.5	22.00	10.50	M12	M12
133205 M14X1,00	Masch-Gew-Bohrer HSSE-V3 DIN 374/B MF14x1,00 PREMUS	100	11	12	M14	1	22.00	13.00	M14	M14
133205 M14X1,25	SVEDER NAV.STROJNI DIN374/B M14x1,25 HSS-E V3	100	11	12	M14	1.25	22.00	12.75	M14	M14
133205 M14X1,50	SVEDER NAV.STROJNI DIN374/B M14x1,5 HSS-E V3	100	11	12	M14	1.5	22.00	12.50	M14	M14
