Sveder navojni strojni DIN2184-1 UNF HSS-E-V3 133371

Skupna šifra: 133371

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ausführung:
- für Durchgangsgewinde
- Anschnittform B, 3,5-5 Gang
- aus Hochleistungsschnellstahl mit Vanadiumanteil

Verwendung:
Für gut spanbare Werkstoffe.

Specifikacije

Področje uporabe (obdelovani material)	Prevleka [H5/COATN]	Oblika rezne površine	Bočni kot	Vrsta navoja	Standard navojnega svedra	Standard navoja	Tolerančno območje	Tip izvrtine	Smer rezanja	S hladilnim kanalom	[A21] Nazivni premer navoja v colah	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	Število zob na colo	[A21/D34] Nazivni premer navoja v mm	A22 v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Material	Znamka
P (Stahl - Stahlgusss)	unbeschichtet	B	60	UNF	DIN 2184-1	ASME B1.1	2B	Durchgangsloch	rechts	Ne	UNF 0, UNF 1, UNF 2, UNF 3, UNF 4, UNF 5, UNF 6, UNF 8, UNF 10, UNF 12, UNF 1/4, UNF 5/16, UNF 3/8, UNF 7/16, UNF 1/2, UNF 9/16, UNF 5/8, UNF 3/4, UNF 7/8, UNF 1.1/8, UNF 1.1/2	UNF 0, UNF 1, UNF 2, UNF 3, UNF 4, UNF 5, UNF 6, UNF 8, UNF 10, UNF 12, UNF 1/4, UNF 5/16, UNF 3/8, UNF 7/16, UNF 1/2, UNF 9/16, UNF 5/8, UNF 3/4, UNF 7/8, UNF 1.1/8, UNF 1.1/2	UNF 0, UNF 1, UNF 2, UNF 3, UNF 4, UNF 5, UNF 6, UNF 8, UNF 10, UNF 12, UNF 1/4, UNF 5/16, UNF 3/8, UNF 7/16, UNF 1/2, UNF 9/16, UNF 5/8, UNF 3/4, UNF 7/8, UNF 1.1/8, UNF 1.1/2	80, 72, 64, 56, 48, 44, 40, 36, 32, 28, 24, 20, 18, 16, 14, 12	1.52, 1.85, 2.18, 2.52, 2.85, 3.18, 3.51, 4.17, 4.83, 5.49, 6.35, 7.94, 9.53, 11.11, 12.7, 14.29, 15.88, 19.05, 22.23, 25.4, 28.58, 31.75	1.52, 1.85, 2.18, 2.52, 2.85, 3.18, 3.51, 4.17, 4.83, 5.49, 6.35, 7.94, 9.53, 11.11, 12.7, 14.29, 15.88, 19.05, 22.23, 25.4, 28.58, 31.75	8.00, 9.00, 11.00, 13.00, 16.00, 17.00, 19.00, 22.00, 20.00, 25.00, 28.00	40, 50, 56, 63, 70, 80, 90, 100, 110, 125, 150	1.2, 1.4, 1.6, 1.8, 2.2, 2.5, 2.8, 3.5, 4, 4.5, 6, 7, 8, 9, 11, 12, 14, 18, 22	1.25, 1.55, 1.85, 2.15, 2.40, 2.70, 2.95, 3.50, 4.10, 4.60, 5.50, 6.90, 8.50, 9.90, 11.50, 12.90, 14.50, 17.50, 20.40, 23.25, 26.50, 29.50	HSS-E-V3	Premus

Izberite različico

Išči:

[B3/B4/B5] Skupna dolžina v mm:

[C3] Premer vpenjala v mm:

Dolžina rezalnega dela navoja v mm:

Premer vrtanja za navoj v mm:

Nazivni premer navoja:

A22 nazivni premer navoja za UNC, UNF, Pg:

[A21] Nazivni premer navoja v colah:

Število zob na colo:

[A21/D34] Nazivni premer navoja v mm:

A22 v mm:

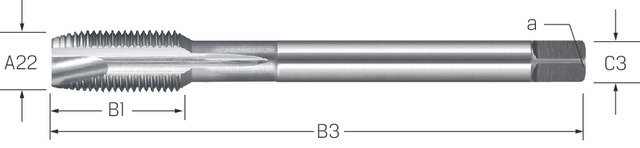

Šifra	Naziv	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Dolžina rezalnega dela navoja v mm	Premer vrtanja za navoj v mm	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	[A21] Nazivni premer navoja v colah	Število zob na colo	[A21/D34] Nazivni premer navoja v mm	A22 v mm
133371 0-80	SVEDER NAV.STROJNI DIN2184-1 UNF 0"-80 HSS-E-V3	40	1.2	8.00	1.25	UNF 0	UNF 0	UNF 0	80	1.52	1.52
133371 1-12	Masch-Gew-Bohrer HSSE-V3 DIN 374/B UNF 1 -12 PREMUS	125	18	25.00	23.25	UNF 1	UNF 1	UNF 1	12	25.4	25.4
133371 1-72	Masch-Gew-Bohrer HSSE-V3 DIN 374/B UNF 1-72 PREMUS	50	1.4	8.00	1.55	UNF 1	UNF 1	UNF 1	72	1.85	1.85
133371 2-64	Masch-Gew-Bohrer HSSE-V3 DIN 374/B UNF 2-64 PREMUS	50	1.6	9.00	1.85	UNF 2	UNF 2	UNF 2	64	2.18	2.18
133371 10-32	SVEDER NAV.STROJNI DIN2184-1 UNF 10"-32 HSS-E-V3	70	3.5	16.00	4.10	UNF 10	UNF 10	UNF 10	32	4.83	4.83
133371 12-28	Masch-Gew-Bohrer HSSE-V3 DIN 374/B UNF 12-28 PREMUS	80	4	17.00	4.60	UNF 12	UNF 12	UNF 12	28	5.49	5.49
133371 1/2-20	SVEDER NAV.STROJNI DIN2184-1 UNF 1/2"-20 HSS-E-V3	100	9	22.00	11.50	UNF 1/2	UNF 1/2	UNF 1/2	20	12.7	12.7
133371 1/4-28	Masch-Gew-Bohrer HSSE-V3 DIN 374/B UNF 1/4-28 PREMUS	80	4.5	19.00	5.50	UNF 1/4	UNF 1/4	UNF 1/4	28	6.35	6.35
133371 1.1/4-12	Masch-Gew-Bohrer HSSE-V3 DIN 374/B UNF1.1/4-12PREMUS	150	22	28.00	29.50	UNF 1.1/2	UNF 1.1/2	UNF 1.1/2	12	31.75	31.75
133371 1.1/8-12	Masch-Gew-Bohrer HSSE-V3 DIN 374/B UNF1.1/8-12PREMUS	150	22	28.00	26.50	UNF 1.1/8	UNF 1.1/8	UNF 1.1/8	12	28.58	28.58
