REZKAR PALIČNI 2ARUT

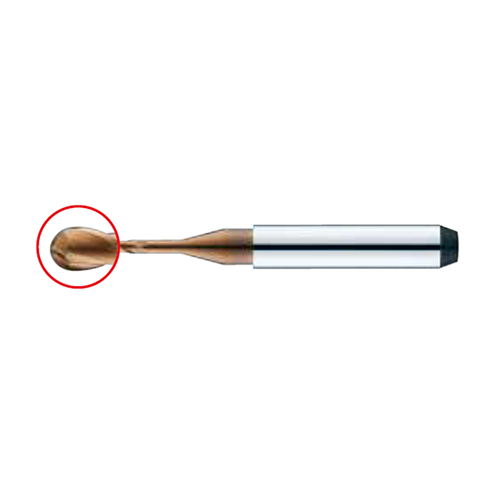

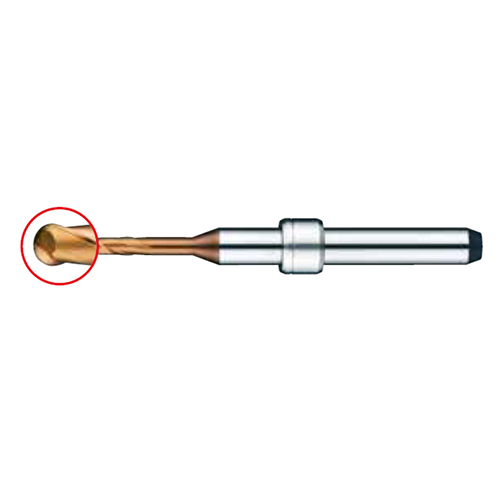

2-rezilni krogelni rezkarji 2ARUT, JJTOOLS – za obdelavo titana in kobalt-kroma

2-rezilni krogelni rezkarji serije 2ARUT podjetja JJTOOLS so namenjeni CAD/CAM obdelavi titana in kobalt-kromovih zlitin. Namenjeni so predvsem obdelavi diskov in abutmentov, kjer je pomembna izbira ustreznega radija, dolžine rezanja, učinkovite dolžine in premera stebla. Izdelani so iz karbidne trdine (WC) in imajo TiSiN premaz, ki je namenjen obdelavi zahtevnejših kovinskih materialov.

Blagovna znamka in šifra izdelka

Blagovna znamka: JJTOOLS.
Model / skupina izdelkov: 2ARUT.
Izvedba: 2-rezilni krogelni rezkarji s TiSiN premazom za obdelavo titana in kobalt-kroma.

Opis skupine in uporaba

Pri obdelavi titana in kobalt-kromovih zlitin je pomembno, da rezkar uskladite z obdelovanim materialom, zahtevano geometrijo, strojem in strategijo rezkanja. Neustrezen izbor radija, dolžine rezanja, učinkovite dolžine ali premera stebla lahko vpliva na stabilnost obdelave, obrabo orodja in kakovost obdelane površine.

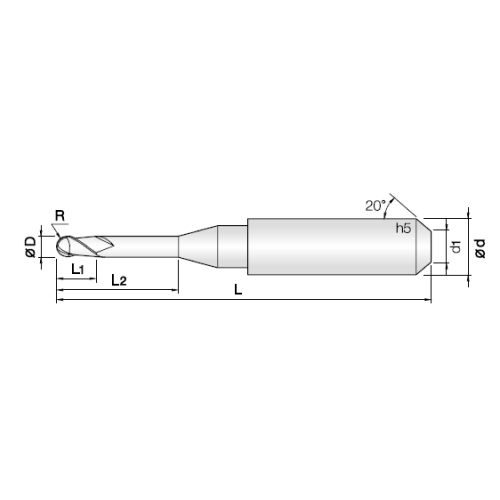

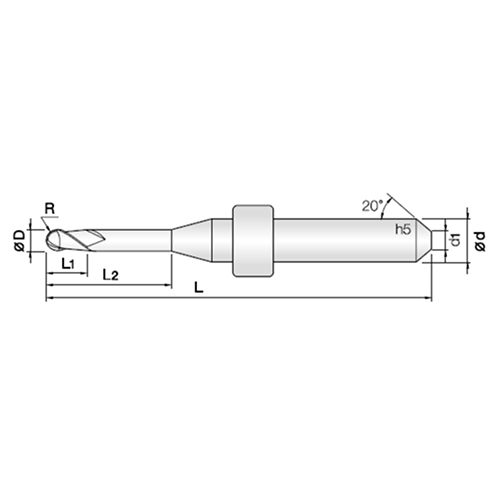

Serija 2ARUT je 2-rezilna izvedba s krogelno geometrijo in TiSiN premazom. Primerna je za obdelavo kontur, zaobljenih prehodov, 3D površin in drugih oblikovno zahtevnejših detajlov pri obdelavi titana in kobalt-kroma. Izvedbe so navedene za uporabo v strojih 5X100, 5X150 in 5X300, odvisno od izbrane različice. Pri izbiri ustrezne izvedbe preverite predvsem radij R, premer D, dolžino rezanja L1, učinkovito dolžino L2, skupno dolžino L, premer vratu d1 ter premer stebla d.

Ključne prednosti

- Za titan in kobalt-krom – rezkarji so namenjeni obdelavi diskov, abutmentov in podobnih komponent iz zahtevnejših kovinskih materialov.
- TiSiN premaz – premaz je namenjen obdelavi materialov, kjer sta pomembni odpornost proti obrabi in stabilnost rezalnega roba.
- Izvedbe za različne CAD/CAM stroje – serija vključuje izvedbe za stroje 5X100, 5X150 in 5X300.

Tehnični podatki

Model / skupina: 2ARUT.
Proizvajalec: JJTOOLS.
Združljivi stroji: izvedbe s steblom Ø 6 mm – 5X100 in 5X150; izvedbe s steblom Ø 4 mm – 5X300.
Tip orodja: 2-rezilni krogelni rezkar z rebrasto geometrijo za CAD/CAM obdelavo.
Material orodja: karbidna trdina (WC).
Premaz: TiSiN premaz.
Obdelovalni materiali: titan in kobalt-kromove zlitine.
Tipična uporaba: obdelava diskov, abutmentov, kontur, zaobljenih prehodov in 3D površin.
Število rezil: 2.
Vijačni kot: 30°.
Toleranca radija R: ±0,01 mm.
Toleranca premera D: +0 / −0,01 mm.
Razpon radijev R: R 0,5 do R 1,5 mm, odvisno od izvedbe.
Razpon premerov D: Ø 1,0 do Ø 3,0 mm, odvisno od izvedbe.
Dolžina rezanja L1: 2 do 8 mm, odvisno od izvedbe.
Učinkovita dolžina L2: 8 do 12 mm, odvisno od izvedbe.
Skupna dolžina L: 43, 44 ali 50 mm, odvisno od izvedbe.
Premer vratu d1: Ø 3 ali Ø 4,2 mm, odvisno od izvedbe.
Premer stebla d: Ø 4 ali Ø 6 mm, odvisno od izvedbe.
