REZKAR PALIČNI 2SIRT

2-rezilni krogelni rezkarji 2SIRT, JJTOOLS – za obdelavo titana in kobalt-kroma

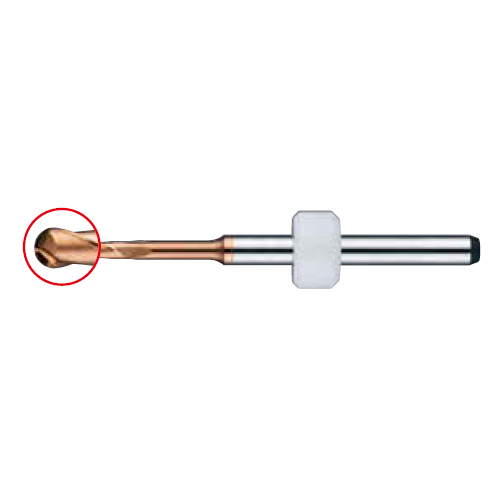

2-rezilni krogelni rezkarji serije 2SIRT podjetja JJTOOLS so namenjeni CAD/CAM obdelavi titana in kobalt-kromovih zlitin na rezkalnih strojih Inlab MC X5. Namenjeni so predvsem obdelavi diskov in abutmentov, kjer je pomembna izbira ustreznega radija, dolžine dosega in stabilne geometrije orodja. Izdelani so iz karbidne trdine (WC) in imajo TiSiN premaz, namenjen obdelavi zahtevnejših kovinskih materialov.

Blagovna znamka in šifra izdelka

Blagovna znamka: JJTOOLS.
Model / skupina izdelkov: 2SIRT.
Izvedba: 2-rezilni krogelni rezkarji s TiSiN premazom za obdelavo titana in kobalt-kroma.

Opis skupine in uporaba

Pri obdelavi titana in kobalt-kromovih zlitin je pomembno, da rezkar uskladite z obdelovanim materialom, zahtevano geometrijo in strategijo rezkanja. Neustrezen izbor radija, dolžine rezanja ali dosega lahko vpliva na stabilnost obdelave, obrabo orodja in kakovost obdelane površine.

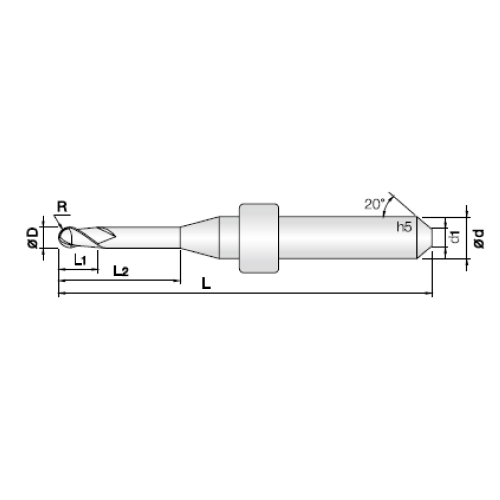

Serija 2SIRT je 2-rezilna izvedba s krogelno geometrijo in TiSiN premazom. Primerna je za obdelavo zaobljenih prehodov, kontur, 3D površin in drugih oblikovno zahtevnejših detajlov pri obdelavi titana in kobalt-kroma. Pri izbiri ustrezne izvedbe preverite predvsem radij R, premer D, dolžino rezanja L1, učinkovito dolžino L2, skupno dolžino L ter premer stebla d.

Ključne prednosti

- Za titan in kobalt-krom – rezkarji so namenjeni obdelavi diskov, abutmentov in podobnih komponent iz zahtevnejših kovinskih materialov.
- TiSiN premaz – premaz je namenjen obdelavi materialov, kjer je pomembna odpornost proti obrabi in stabilnost rezalnega roba.
- Prilagojeno strojem Inlab MC X5 – izvedbe so navedene za uporabo v CAD/CAM rezkalnih strojih Inlab MC X5.

Tehnični podatki

Model / skupina: 2SIRT.
Proizvajalec: JJTOOLS.
Združljivi stroji: Inlab MC X5.
Tip orodja: 2-rezilni krogelni rezkar z rebrasto geometrijo za CAD/CAM obdelavo.
Material orodja: karbidna trdina (WC).
Premaz: TiSiN premaz.
Obdelovalni materiali: titan in kobalt-kromove zlitine.
Tipična uporaba: obdelava diskov, abutmentov, kontur, zaobljenih prehodov in 3D površin.
Število rezil: 2.
Vijačni kot: 30°.
Toleranca radija R: ±0,01 mm.
Toleranca premera D: +0 / −0,01 mm.
Razpon radijev R: R 0,5 do R 1,0 mm, glede na prikazane izvedbe.
Razpon premerov D: Ø 1,0 do Ø 2,0 mm, glede na prikazane izvedbe.
Dolžina rezanja L1: 3,3 do 4,5 mm, odvisno od izvedbe.
Učinkovita dolžina L2: 8 do 12 mm, odvisno od izvedbe.
Skupna dolžina L: 38 do 39 mm, odvisno od izvedbe.
Premer vratu d1: Ø 2 mm.
Premer stebla d: Ø 3 mm.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri rezkarjev 2SIRT je, da radij, dolžino rezanja in učinkovito dolžino prilagodite geometriji obdelovanca ter zahtevani dostopnosti do obdelovanih površin. Pri obdelavi titana in kobalt-kroma je treba posebno pozornost nameniti stabilnemu vpenjanju, pravilnim rezalnim pogojem in ustrezni strategiji rezkanja.

Pri izbiri preverite tudi združljivost z rezkalnim strojem Inlab MC X5, pravilen premer stebla Ø 3 mm ter priporočene rezalne parametre glede na obdelovani material, obliko obdelovanca in zahtevano kakovost površine.
