REZKAR PALIČNI EARU

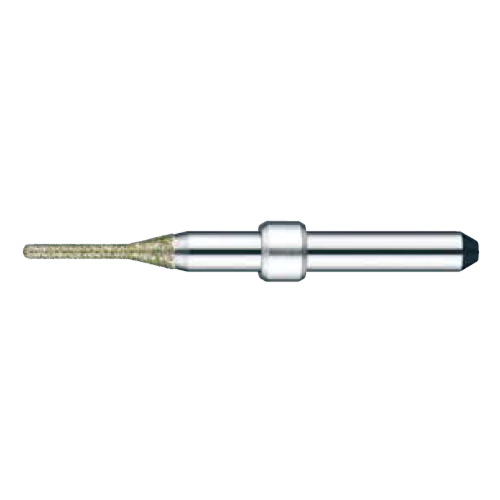

Diamantni krogelni rezkarji EARU, JJTOOLS – za obdelavo cirkonijevega oksida, keramike in stekla

Diamantni krogelni rezkarji serije EARU podjetja JJTOOLS so namenjeni CAD/CAM obdelavi cirkonijevega oksida (ZrO₂), materialov E-MAX in Ultimate ter drugih neželeznih in nekovinskih materialov. Namenjeni so uporabi v rezkalnih strojih 5X300. Orodja imajo elektrolitsko nanesen diamantni sloj z nikljevo vezavo, ki je namenjen obdelavi abrazivnih materialov, kot so popolnoma sintrani cirkonij, keramika in steklo.

Blagovna znamka in šifra izdelka

Blagovna znamka: JJTOOLS.
Model / skupina izdelkov: EARU.
Izvedba: diamantni krogelni rezkarji z elektrolitsko nanesenim diamantnim slojem za CAD/CAM obdelavo zahtevnejših nekovinskih materialov.

Opis skupine in uporaba

Pri obdelavi cirkonijevega oksida, keramike, stekla in podobnih abrazivnih materialov je pomembno, da rezkar uskladite z obdelovanim materialom, zahtevano geometrijo in uporabljenim strojem. Neustrezen izbor radija, dolžine rezanja ali premera stebla lahko vpliva na stabilnost obdelave, dostopnost do obdelovanih površin in kakovost končne površine.

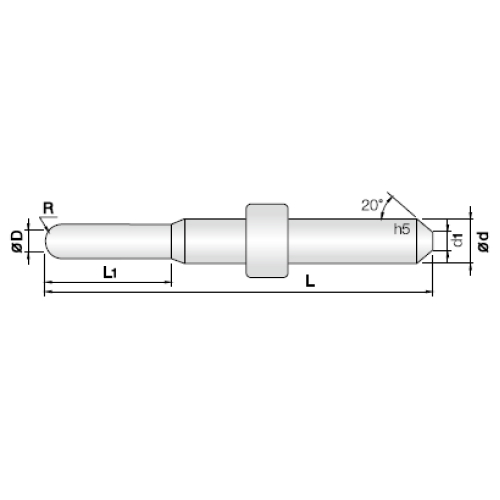

Serija EARU je namenjena obdelavi popolnoma sintranega cirkonija, keramike, stekla ter drugih neželeznih in nekovinskih materialov. Krogelna geometrija je primerna za obdelavo kontur, zaobljenih prehodov, 3D površin in drugih oblikovno zahtevnejših detajlov. Pri izbiri ustrezne izvedbe preverite predvsem radij R, premer D, dolžino rezanja L1, skupno dolžino L, premer vratu d1 ter premer stebla d.

Ključne prednosti

- Za abrazivne nekovinske materiale – rezkarji so namenjeni obdelavi cirkonijevega oksida, keramike, stekla in podobnih materialov.
- Elektrolitsko nanesen diamantni sloj – diamantni delci z nikljevo vezavo so namenjeni izboljšani odpornosti proti obrabi pri zahtevnejši obdelavi.
- Prilagojeno strojem 5X300 – izvedbe so navedene za uporabo v CAD/CAM rezkalnih strojih 5X300.

Tehnični podatki

Model / skupina: EARU.
Proizvajalec: JJTOOLS.
Združljivi stroji: 5X300.
Tip orodja: diamantni krogelni rezkar za CAD/CAM obdelavo.
Material osnove orodja: karbidna trdina (WC).
Diamantni sloj: elektrolitsko naneseni diamantni delci z nikljevo vezavo.
Obdelovalni materiali: cirkonijev oksid (ZrO₂), E-MAX, Ultimate, keramika, steklo ter drugi neželezni in nekovinski materiali.
Toleranca radija R: ±0,03 mm.
Toleranca premera D: ±0,03 mm.
Razpon radijev R: R 0,5 do R 1,25 mm.
Razpon premerov D: Ø 1,0 do Ø 2,5 mm.
Dolžina rezanja L1: 10 do 13 mm, odvisno od izvedbe.
Skupna dolžina L: 44,5 mm.
Premer vratu d1: Ø 3 mm.
Premer stebla d: Ø 4 mm.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri rezkarjev EARU je, da radij in dolžino rezanja prilagodite geometriji obdelovanca ter zahtevani dostopnosti do obdelovanih površin. Manjši radiji so primerni za natančnejše konture in ožje prehode, večji radiji pa za obdelavo večjih zaobljenih površin in prehodov.

Pri izbiri preverite predvsem združljivost z rezkalnim strojem 5X300, pravilen premer stebla Ø 4 mm, dostopnost do obdelovanih površin ter priporočene rezalne pogoje glede na material, strategijo obdelave in zahtevano kakovost površine. Elektrolitsko nanesen diamantni sloj je namenjen obdelavi abrazivnih materialov, zato je pravilna izbira izvedbe pomembna za stabilen in ponovljiv proces obdelave.
