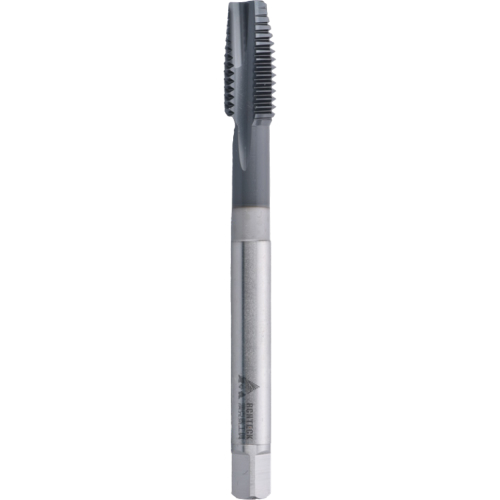

Sveder nav. strojni DIN13/B HSS AlCrN - ravni

Skupna šifra: T102_6HA1J

Izvrtine premer mm:

Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M16	1.5	5P	95	32	52	12.5	10	3	14.50	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M10	1.25	5P	75	24	41	7	5.5	3	8.75	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M4	0.7	5P	52	13	21	5	4	3	3.30	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M8	1	5P	70	22	37	6.2	5	3	7.00	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M14	1	5P	88	30	48	10.5	8	3	13.00	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M14	1.5	5P	88	30	48	10.5	8	3	12.50	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M14	2	5P	88	30	48	10.5	8	3	12.00	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M8	1.25	5P	70	22	37	6.2	5	3	6.75	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M2	0.4	5P	40	12	16	3	2.5	2	1.60	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M3.5	0.6	5P	48	13	20	4	3.2	3	2.90	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M2.5	0.45	5P	44	14	21	3	2.5	2	2.05	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M5	0.8	5P	60	16	24	5.5	4.5	3	4.20	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M6	1	5P	62	19	29	6	4.5	3	5.00	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ravni strojni navojni sveder DIN 13/B HSS AlCrN – za metrične navoje

Ravni strojni navojni sveder DIN 13/B iz HSS materiala z AlCrN prevleko dobavitelja ACHTECK je namenjen strojni izdelavi metričnih notranjih navojev. Ravna izvedba je primerna predvsem za prebojne izvrtine, kjer je pomembno enostavno vodenje orodja in zanesljiv začetek rezanja.

Blagovna znamka in šifra izdelka

Dobavitelj: ACHTECK.
Model / skupina izdelkov: T102_6HA1J.
Izvedba: strojni navojni sveder DIN 13/B, HSS, AlCrN, ravni utori.

Opis skupine in uporaba

Navojni sveder je namenjen rezanju metričnih notranjih navojev pri strojni obdelavi. Izvedba z ravnimi utori je uporabna pri prebojnih luknjah, kjer se odrezki med rezanjem lahko odvajajo skozi izvrtino. Pri izbiri orodja je treba upoštevati material obdelovanca, pravilno predvrtino, stabilno vpetje in ustrezno rezalno olje oziroma emulzijo.

HSS osnova omogoča uporabo pri običajnih strojnih aplikacijah, AlCrN prevleka pa podpira večjo odpornost površine proti obrabi in toplotnim obremenitvam v ustreznih pogojih obdelave. Orodje je primerno za metrične ISO navoje in metrične fine navoje po DIN 13.

Ključne prednosti

- Ravni utori – primerni za prebojne izvrtine in nadzorovano odvajanje odrezkov skozi izvrtino.
- HSS z AlCrN prevleko – izvedba za strojno uporabo, kjer je pomembna odpornost površine proti obrabi.
- Za M in MF navoje – uporaba za metrične ISO navoje in metrične fine navoje po DIN 13.

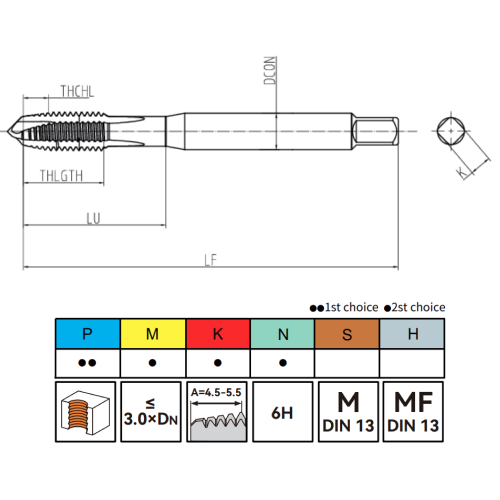

Tehnični podatki

Model / skupina: T102_6HA1J.
Dobavitelj: ACHTECK.
Tip orodja: strojni navojni sveder.
Standard navoja: DIN 13.
Vrsta navoja: metrični ISO navoj in metrični fini navoj, glede na priložene oznake M DIN 13 in MF DIN 13.
Material orodja: HSS.
Prevleka: AlCrN.
Toleranca: 6H.
Izvedba: ravni utori.
Narez: A = 4,5–5,5 hodov, glede na priložene podatke.
Priporočena globina: do približno 3 × DN, glede na priložene podatke.
Vrsta luknje: prebojne izvrtine.
Uporaba: strojna izdelava notranjih metričnih navojev.
Obdelovalni materiali: materiali skupine P kot prva izbira; materiali skupin M, K in N kot dodatne možnosti, glede na označbe v priloženih podatkih.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Pri izbiri ravnega strojnega navojnega svedra DIN 13/B HSS AlCrN je pomembno preveriti dimenzijo navoja, pravilno predvrtino, vrsto luknje in material obdelovanca. Ravni utori so primerni predvsem za prebojne izvrtine, kjer lahko odrezki med rezanjem izhajajo skozi obdelovanec.

Za kakovosten rezultat uporabite stabilno vpetje, ustrezno rezalno hitrost in primerno mazanje oziroma hlajenje. Pri serijski obdelavi je priporočljivo spremljati obrabo orodja, saj pravočasna menjava zmanjša tveganje za lom, poškodbo navoja ali slabšo kakovost izdelanega profila.

Znamka	Achteck
TD	M10, M14, M16, M2.5, M2, M3.5, M4, M5, M6, M8
P	1.25, 2, 1, 1.5, 0.45, 0.4, 0.6, 0.7, 0.8
Dolžina rezalnega uvoda	5P
LF	75, 88, 95, 44, 40, 48, 52, 60, 62, 70
Navoj mm	24, 30, 32, 14, 12, 13, 16, 19, 22
LU	41, 48, 52, 21, 16, 20, 24, 29, 37
DCON	7, 10.5, 12.5, 3, 4, 5, 5.5, 6, 6.2
K mm	5.5, 8, 10, 2.5, 3.2, 4, 4.5, 5
Z	3, 2
Izvrtine premer mm	8.75, 12.00, 13.00, 12.50, 14.50, 2.05, 1.60, 2.90, 3.30, 4.20, 5.00, 6.75, 7.00
Vrsta navoja	M
ISO oznaka materiala	P, M, K, N
Tolerančni razred	6H
Prevleka	AlCrN
Material	HSS
Hlajenje	Zunanje

Izberite različico

Išči:

LF:

DCON:

TD:

LU:

K mm:

Navoj mm:

Izvrtine premer mm:

ISO oznaka materiala:

Šifra	Naziv	LF	P	DCON	TD	LU	K mm	Navoj mm	Izvrtine premer mm	ISO oznaka materiala	Z	Cena	V košarico
80131550	SVEDER NAV. STR. DIN 13 M2 FORM B HSS AlCrN – ravni T102-M2-6HA1J-AC	40	0.4	3	M2	16	2.5	12	1.60	P, M, K, N	2	Redna cena: 11,93 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131551	SVEDER NAV. STR. DIN 13 M2.5 FORM B HSS AlCrN – ravni T102-M2.5-6HA1J-AC	44	0.45	3	M2.5	21	2.5	14	2.05	P, M, K, N	2	Redna cena: 11,93 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131553	SVEDER NAV. STR. DIN 13 M3.5 FORM B HSS AlCrN – ravni T102-M3.5-6HA1J-AC	48	0.6	4	M3.5	20	3.2	13	2.90	P, M, K, N	3	Redna cena: 7,70 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131554	SVEDER NAV. STR. DIN 13 M4 FORM B HSS AlCrN – ravni T102-M4-6HA1J-AC	52	0.7	5	M4	21	4	13	3.30	P, M, K, N	3	Redna cena: 7,33 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131555	SVEDER NAV. STR. DIN 13 M5 FORM B HSS AlCrN – ravni T102-M5-6HA1J-AC	60	0.8	5.5	M5	24	4.5	16	4.20	P, M, K, N	3	Redna cena: 7,70 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131556	SVEDER NAV. STR. DIN 13 M6 FORM B HSS AlCrN – ravni T102-M6-6HA1J-AC	62	1	6	M6	29	4.5	19	5.00	P, M, K, N	3	Redna cena: 8,34 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131557	SVEDER NAV. STR. DIN 13 M8X1.0 FORM B HSS AlCrN – ravni T102-M8X1.0-6HA1J-AC	70	1	6.2	M8	37	5	22	7.00	P, M, K, N	3	Redna cena: 12,26 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131558	SVEDER NAV. STR. DIN 13 M8 FORM B HSS AlCrN – ravni T102-M8-6HA1J-AC	70	1.25	6.2	M8	37	5	22	6.75	P, M, K, N	3	Redna cena: 11,48 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131560	SVEDER NAV. STR. DIN 13 M10X1.25 FORM B HSS AlCrN – ravni T102-M10X1.25-6HA1J-AC	75	1.25	7	M10	41	5.5	24	8.75	P, M, K, N	3	Redna cena: 14,76 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131566	SVEDER NAV. STR. DIN 13 M14X1.0 FORM B HSS AlCrN – ravni T102-M14X1.0-6HA1J-AC	88	1	10.5	M14	48	8	30	13.00	P, M, K, N	3	Redna cena: 31,20 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
