Sveder nav. strojni DIN13/B HSS-E AlCrN - ravni

Skupna šifra: T102_6HA1

Izvrtine premer mm:

Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M14	1	5P	100	18	40	11	9	3	13.00	M	P, M, K, N	6H	AlCrN	HSS-E	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M16	2	5P	110	27	53	12	9	3	14.00	M	P, M, K, N	6H	AlCrN	HSS-E	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M8	1	5P	90	17	36	6	4.9	3	7.00	M	P, M, K, N	6H	AlCrN	HSS-E	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M5	0.8	5P	70	13	25	6	4.9	3	4.20	M	P, M, K, N	6H	AlCrN	HSS-E	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M3.5	0.6	5P	56	12	20	4	3	3	2.90	M	P, M, K, N	6H	AlCrN	HSS-E	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M8	1.25	5P	90	18	35	8	6.2	3	6.75	M	P, M, K, N	6H	AlCrN	HSS-E	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M6	1	5P	80	15	30	6	4.9	3	5.00	M	P, M, K, N	6H	AlCrN	HSS-E	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M4	0.7	5P	63	12	21	4.5	3.4	3	3.30	M	P, M, K, N	6H	AlCrN	HSS-E	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M3	0.5	5P	56	10	19	3.5	2.7	3	2.50	M	P, M, K, N	6H	AlCrN	HSS-E	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M12	1.25	5P	100	22	40	9	7	3	10.75	M	P, M, K, N	6H	AlCrN	HSS-E	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M16	1.5	5P	100	22	48	12	9	3	14.50	M	P, M, K, N	6H	AlCrN	HSS-E	Zunanje

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

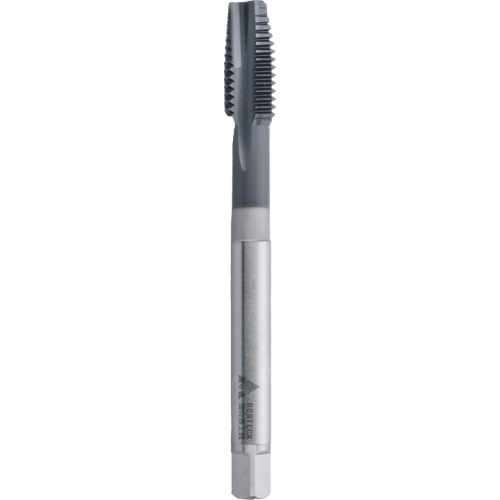

Ravni strojni navojni sveder DIN 13/B HSS-E AlCrN – za metrične navoje

Ravni strojni navojni sveder DIN 13/B iz HSS-E materiala z AlCrN prevleko dobavitelja ACHTECK je namenjen strojni izdelavi metričnih notranjih navojev. Izvedba z ravnimi utori je primerna predvsem za prebojne izvrtine, kjer se odrezki med rezanjem lahko odvajajo naprej skozi obdelovanec.

Blagovna znamka in šifra izdelka

Dobavitelj: ACHTECK.
Model / skupina izdelkov: T102_6HA1.
Izvedba: strojni navojni sveder DIN 13/B, HSS-E, AlCrN, ravni utori.

Opis skupine in uporaba

Navojni sveder je namenjen rezanju metričnih notranjih navojev pri strojni obdelavi. Ravni utori so uporabni predvsem pri prebojnih luknjah, kjer je pomembno stabilno vodenje orodja in odvajanje odrezkov skozi izvrtino. Pri izbiri je treba upoštevati material obdelovanca, pravilno predvrtino, globino navoja in ustrezno mazanje oziroma hlajenje.

HSS-E material je primeren za zahtevnejšo strojno uporabo v primerjavi z osnovnimi HSS izvedbami. AlCrN prevleka podpira odpornost površine proti obrabi in toplotnim obremenitvam v ustreznih pogojih obdelave. Orodje je namenjeno za metrične ISO navoje in metrične fine navoje po DIN 13.

Ključne prednosti

- Ravni utori – primerni za prebojne izvrtine in odvajanje odrezkov skozi obdelovanec.
- HSS-E izvedba – zasnovana za strojno uporabo pri obdelavi ustreznih materialov.
- AlCrN prevleka – podpira obstojnost površine pri obdelavi z ustreznimi rezalnimi pogoji.

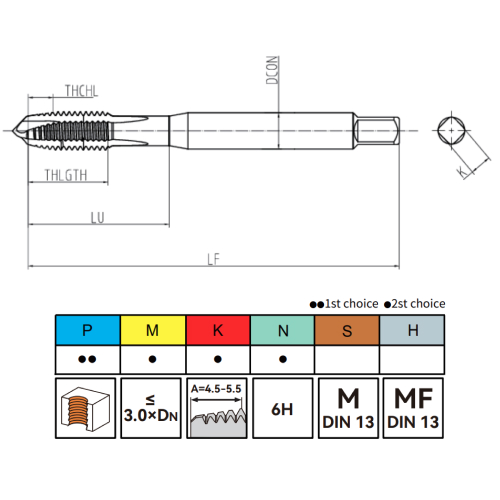

Tehnični podatki

Model / skupina: T102_6HA1.
Dobavitelj: ACHTECK.
Tip orodja: strojni navojni sveder.
Standard navoja: DIN 13.
Vrsta navoja: metrični ISO navoj in metrični fini navoj, glede na priložene oznake M DIN 13 in MF DIN 13.
Material orodja: HSS-E.
Prevleka: AlCrN.
Toleranca: 6H.
Izvedba: ravni utori.
Narez: A = 4,5–5,5 hodov, glede na priložene podatke.
Priporočena globina: do približno 3 × DN, glede na priložene podatke.
Vrsta luknje: prebojne izvrtine.
Uporaba: strojna izdelava notranjih metričnih navojev.
Obdelovalni materiali: materiali skupine P kot prva izbira; materiali skupin M, K in N kot dodatne možnosti, glede na označbe v priloženih podatkih.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Pri izbiri ravnega strojnega navojnega svedra DIN 13/B HSS-E AlCrN je pomembno preveriti dimenzijo navoja, pravilno predvrtino, material obdelovanca in vrsto luknje. Ravna izvedba je posebej smiselna pri prebojnih izvrtinah, kjer lahko odrezki izhajajo skozi obdelovanec.

Za kakovosten rezultat uporabite stabilno vpetje, ustrezno rezalno hitrost in primerno rezalno olje ali emulzijo. Pri ponovljivi oziroma serijski obdelavi je priporočljivo spremljati obrabo orodja, saj pravočasna menjava zmanjša tveganje za lom, poškodbo navoja ali slabšo kakovost izdelanega profila.

Znamka	Achteck
TD	M16, M3, M4, M5, M6, M8, M12, M14, M3.5
P	2, 0.5, 0.7, 0.8, 1, 1.25, 1.5, 0.6
Dolžina rezalnega uvoda	5P
LF	110, 56, 63, 70, 80, 90, 100
Navoj mm	27, 10, 12, 13, 15, 18, 22, 17
LU	53, 19, 21, 25, 30, 35, 40, 48, 20, 36
DCON	12, 3.5, 4.5, 6, 8, 9, 11, 4
K mm	9, 2.7, 3.4, 4.9, 6.2, 7, 3
Z	3
Izvrtine premer mm	14.00, 2.50, 3.30, 4.20, 5.00, 6.75, 10.75, 13.00, 14.50, 2.90, 7.00
Vrsta navoja	M
ISO oznaka materiala	P, M, K, N
Tolerančni razred	6H
Prevleka	AlCrN
Material	HSS-E
Hlajenje	Zunanje

Izberite različico

Išči:

LF:

DCON:

TD:

LU:

K mm:

Navoj mm:

Izvrtine premer mm:

ISO oznaka materiala:

Šifra	Naziv	LF	P	DCON	TD	LU	K mm	Navoj mm	Izvrtine premer mm	ISO oznaka materiala	Cena	V košarico
80131502	SVEDER NAV. STR. DIN 13 M3 FORM A HSS-E AlCrN – ravni T102-M3-6HA1-AC	56	0.5	3.5	M3	19	2.7	10	2.50	P, M, K, N	Redna cena: 9,56 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131503	SVEDER NAV. STR. DIN 13 M3.5 FORM B HSS-E AlCrN – ravni T102-M3.5-6HA1-AC	56	0.6	4	M3.5	20	3	12	2.90	P, M, K, N	Redna cena: 9,56 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131504	SVEDER NAV. STR. DIN 13 M4 FORM A HSS-E AlCrN – ravni T102-M4-6HA1-AC	63	0.7	4.5	M4	21	3.4	12	3.30	P, M, K, N	Redna cena: 8,30 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131505	SVEDER NAV. STR. DIN 13 M5 FORM A HSS-E AlCrN – ravni T102-M5-6HA1-AC	70	0.8	6	M5	25	4.9	13	4.20	P, M, K, N	Redna cena: 9,40 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131506	SVEDER NAV. STR. DIN 13 M6 FORM A HSS-E AlCrN – ravni T102-M6-6HA1-AC	80	1	6	M6	30	4.9	15	5.00	P, M, K, N	Redna cena: 10,13 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131507	SVEDER NAV. STR. DIN 13 M8X1.0 FORM B HSS-E AlCrN – ravni T102-M8X1.0-6HA1-AC	90	1	6	M8	36	4.9	17	7.00	P, M, K, N	Redna cena: 16,15 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131508	SVEDER NAV. STR. DIN 13 M8 FORM A HSS-E AlCrN – ravni T102-M8-6HA1-AC	90	1.25	8	M8	35	6.2	18	6.75	P, M, K, N	Redna cena: 15,20 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131513	SVEDER NAV. STR. DIN 13 M12X1.25 FORM B HSS-E AlCrN – ravni T102-M12X1.25-6HA1-A	100	1.25	9	M12	40	7	22	10.75	P, M, K, N	Redna cena: 27,59 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131516	SVEDER NAV. STR. DIN 13 M14X1.0 FORM B HSS-E AlCrN – ravni T102-M14X1.0-6HA1-AC	100	1	11	M14	40	9	18	13.00	P, M, K, N	Redna cena: 41,23 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131519	SVEDER NAV. STR. DIN 13 M16X1.5 FORM B HSS-E AlCrN – ravni T102-M16X1.5-6HA1-AC	100	1.5	12	M16	48	9	22	14.50	P, M, K, N	Redna cena: 46,82 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
