Sveder nav. strojni DIN13/C HSS AlCrN - zaviti

Skupna šifra: T103_6HC1J

Izvrtine premer mm:

Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

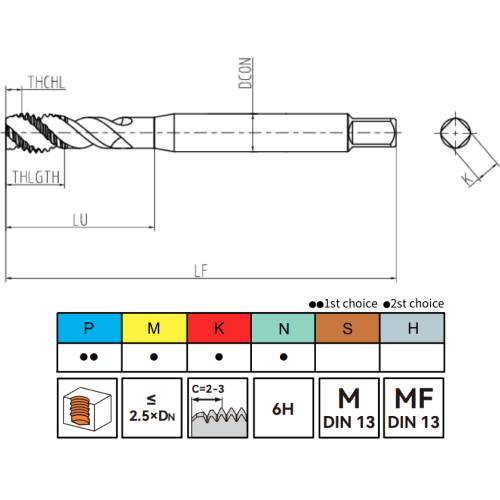

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M8	1	2.5P	70	13	37	6.2	5.0	3	7.00	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M16	1.5	2.5P	95	20	52	12.5	10	3	14.50	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M10	1.25	2.5P	75	15	41	7	5.5	3	8.75	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M10	1.5	2.5P	75	15	41	7	5.5	3	8.50	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M3	0.5	2.5P	46	5	19	4	3.2	3	2.50	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M12	1.25	2.5P	82	18	48	8.5	6.5	3	10.75	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M8	1.25	2.5P	70	13	37	6.2	5.0	3	6.75	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M10	1	2.5P	75	15	41	7	5.5	3	9.00	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M6	1	2.5P	62	10	29	6	4.5	3	5.00	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M12	1.5	2.5P	82	18	48	8.5	6.5	3	10.50	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M5	0.8	2.5P	60	8	24	5.5	4.5	3	4.20	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M2.5	0.45	2.5P	44	14	21	3	2.5	2	2.05	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M3.5	0.6	2.5P	48	6	20	4	3.2	3	2.90	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M2	0.4	2.5P	40	12	16	3	2.5	2	1.60	M	P, M, K, N	6H	AlCrN	HSS	Zunanje

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

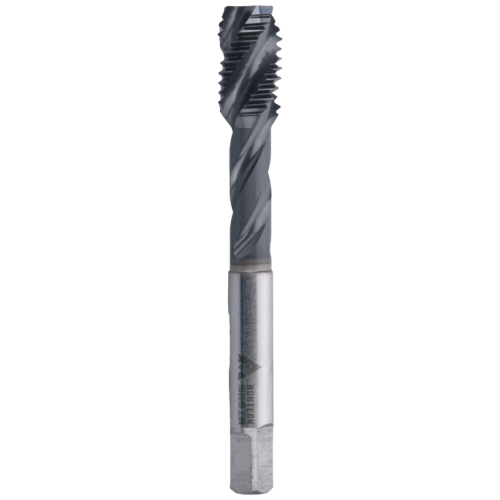

Zaviti strojni navojni sveder DIN 13/C HSS AlCrN – za metrične navoje

Zaviti strojni navojni sveder DIN 13/C iz HSS materiala z AlCrN prevleko dobavitelja ACHTECK je namenjen strojni izdelavi metričnih notranjih navojev. Izvedba z zavitimi utori je primerna predvsem za slepe izvrtine, kjer se odrezki med rezanjem vodijo nazaj iz izvrtine.

Blagovna znamka in šifra izdelka

Dobavitelj: ACHTECK.
Model / skupina izdelkov: T103_6HC1J.
Izvedba: strojni navojni sveder DIN 13/C, HSS, AlCrN, zaviti utori.

Opis skupine in uporaba

Navojni sveder je namenjen rezanju metričnih notranjih navojev pri strojni obdelavi. Zaviti utori pomagajo pri odvajanju odrezkov iz izvrtine, zato je izvedba uporabna predvsem pri slepih luknjah, kjer se odrezki ne morejo odvajati naprej skozi obdelovanec.

HSS osnova omogoča uporabo pri običajnih strojnih aplikacijah, AlCrN prevleka pa podpira odpornost površine proti obrabi in toplotnim obremenitvam v ustreznih pogojih obdelave. Orodje je namenjeno za metrične ISO navoje in metrične fine navoje po DIN 13.

Ključne prednosti

- Zaviti utori – primerni za odvajanje odrezkov nazaj iz izvrtine.
- Za slepe izvrtine – izvedba je uporabna tam, kjer je pomemben nadzor nad odrezki v zaprti luknji.
- HSS z AlCrN prevleko – kombinacija za strojno uporabo pri ustrezno izbranih rezalnih pogojih.

Tehnični podatki

Model / skupina: T103_6HC1J.
Dobavitelj: ACHTECK.
Tip orodja: strojni navojni sveder.
Standard navoja: DIN 13.
Vrsta navoja: metrični ISO navoj in metrični fini navoj, glede na priložene oznake M DIN 13 in MF DIN 13.
Material orodja: HSS.
Prevleka: AlCrN.
Toleranca: 6H.
Izvedba: oblika C z zavitimi utori.
Narez: C = 2–3 hodi, glede na priložene podatke.
Priporočena globina: do približno 2,5 × DN, glede na priložene podatke.
Vrsta luknje: slepe izvrtine.
Uporaba: strojna izdelava notranjih metričnih navojev.
Obdelovalni materiali: materiali skupine P kot prva izbira; materiali skupin M, K in N kot dodatne možnosti, glede na označbe v priloženih podatkih.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Pri izbiri zavitega strojnega navojnega svedra DIN 13/C HSS AlCrN je pomembno preveriti dimenzijo navoja, pravilno predvrtino, material obdelovanca in globino luknje. Izvedba z zavitimi utori je posebej smiselna pri slepih izvrtinah, kjer je treba odrezke med rezanjem voditi nazaj iz izvrtine.

Za kakovosten rezultat uporabite stabilno vpetje, ustrezno rezalno hitrost in primerno rezalno olje ali emulzijo. Pri slepih luknjah je priporočljivo spremljati odvajanje odrezkov, saj lahko njihovo nabiranje na dnu izvrtine poveča obremenitev orodja in vpliva na kakovost izdelanega navoja.

Znamka	Achteck
TD	M10, M12, M16, M2.5, M2, M3.5, M3, M5, M6, M8
P	1.5, 1, 1.25, 0.45, 0.4, 0.6, 0.5, 0.8
Dolžina rezalnega uvoda	2.5P
LF	75, 82, 95, 44, 40, 48, 46, 60, 62, 70
Navoj mm	15, 18, 20, 14, 12, 6, 5, 8, 10, 13
LU	41, 48, 52, 21, 16, 20, 19, 24, 29, 37
DCON	7, 8.5, 12.5, 3, 4, 5.5, 6, 6.2
K mm	5.5, 6.5, 10, 2.5, 3.2, 4.5, 5.0
Z	3, 2
Izvrtine premer mm	8.50, 9.00, 8.75, 10.75, 10.50, 14.50, 2.05, 1.60, 2.90, 2.50, 4.20, 5.00, 6.75, 7.00
Vrsta navoja	M
ISO oznaka materiala	P, M, K, N
Tolerančni razred	6H
Prevleka	AlCrN
Material	HSS
Hlajenje	Zunanje

Izberite različico

Išči:

LF:

DCON:

TD:

LU:

K mm:

Navoj mm:

Izvrtine premer mm:

ISO oznaka materiala:

Šifra	Naziv	LF	P	DCON	TD	LU	K mm	Navoj mm	Izvrtine premer mm	ISO oznaka materiala	Z	Cena	V košarico
80131571	SVEDER NAV. STR. DIN 13 M2 FORM C HSS AlCrN – zaviti T103-M2-6HC1J-AC	40	0.4	3	M2	16	2.5	12	1.60	P, M, K, N	2	Redna cena: 13,53 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131572	SVEDER NAV. STR. DIN 13 M2.5 FORM C HSS AlCrN – zaviti T103-M2.5-6HC1J-AC	44	0.45	3	M2.5	21	2.5	14	2.05	P, M, K, N	2	Redna cena: 13,53 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131573	SVEDER NAV. STR. DIN 13 M3 FORM C HSS AlCrN – zaviti T103-M3-6HC1J-AC	46	0.5	4	M3	19	3.2	5	2.50	P, M, K, N	3	Redna cena: 8,23 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131574	SVEDER NAV. STR. DIN 13 M3.5 FORM C HSS AlCrN – zaviti T103-M3.5-6HC1J-AC	48	0.6	4	M3.5	20	3.2	6	2.90	P, M, K, N	3	Redna cena: 8,23 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131576	SVEDER NAV. STR. DIN 13 M5 FORM C HSS AlCrN – zaviti T103-M5-6HC1J-AC	60	0.8	5.5	M5	24	4.5	8	4.20	P, M, K, N	3	Redna cena: 8,11 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131577	SVEDER NAV. STR. DIN 13 M6 FORM C HSS AlCrN – zaviti T103-M6-6HC1J-AC	62	1	6	M6	29	4.5	10	5.00	P, M, K, N	3	Redna cena: 8,34 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131578	SVEDER NAV. STR. DIN 13 M8X1.0 FORM C HSS AlCrN – zaviti T103-M8X1.0-6HC1J-AC	70	1	6.2	M8	37	5.0	13	7.00	P, M, K, N	3	Redna cena: 12,54 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131579	SVEDER NAV. STR. DIN 13 M8 FORM C HSS AlCrN – zaviti T103-M8-6HC1J-AC	70	1.25	6.2	M8	37	5.0	13	6.75	P, M, K, N	3	Redna cena: 11,48 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131580	SVEDER NAV. STR. DIN 13 M10X1.0 FORM C HSS AlCrN – zaviti T103-M10X1.0-6HC1J-AC	75	1	7	M10	41	5.5	15	9.00	P, M, K, N	3	Redna cena: 15,60 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131581	SVEDER NAV. STR. DIN 13 M10X1.25 FORM C HSS AlCrN – zaviti T103-M10X1.25-6HC1J-A	75	1.25	7	M10	41	5.5	15	8.75	P, M, K, N	3	Redna cena: 15,60 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
