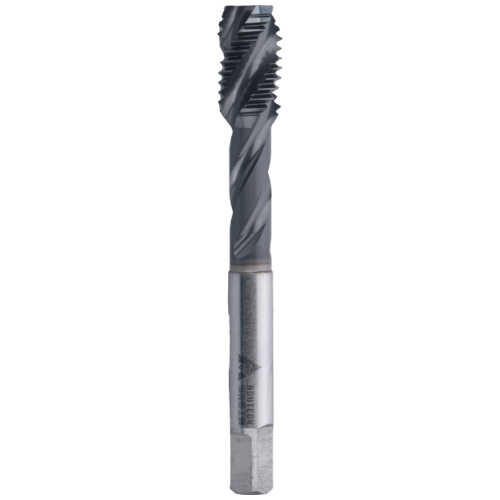

Sveder nav. strojni DIN13/C HSS-E AlCrN - zaviti

Skupna šifra: T103_6HC1

Izvrtine premer mm:

Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M12	1	2.5P	100	15	40	9	7	3	11.00	M	P, M, K, N	6H	AlCrN	HSS-E	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M12	1.25	2.5P	100	15	40	9	7	3	10.75	M	P, M, K, N	6H	AlCrN	HSS-E	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M5	0.8	2.5P	70	8	25	6	4.9	3	4.20	M	P, M, K, N	6H	AlCrN	HSS-E	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M8	1	2.5P	90	10	36	6	4.9	3	7.00	M	P, M, K, N	6H	AlCrN	HSS-E	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M10	1	2.5P	90	10	39	7	5.5	3	9.00	M	P, M, K, N	6H	AlCrN	HSS-E	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M8	1.25	2.5P	90	13	35	8	6.2	3	6.75	M	P, M, K, N	6H	AlCrN	HSS-E	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M10	1.5	2.5P	100	15	39	10	8	3	8.50	M	P, M, K, N	6H	AlCrN	HSS-E	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M10	1.25	2.5P	100	13	39	7	5.5	3	8.75	M	P, M, K, N	6H	AlCrN	HSS-E	Zunanje

Znamka	ISO oznaka materiala	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	P, M, K, N	M3	0.5	2.5P	56	5	18	3.5	2.7	3	2.50	M	6H	AlCrN	HSS-E	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M14	2	2.5P	110	20	53	11	9	3	12.00	M	P, M, K, N	6H	AlCrN	HSS-E	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Prevleka	Material	Hlajenje
Achteck	M14	1	2.5P	100	15	40	11	9	3	13.00	M	P, M, K, N	6H	AlCrN	HSS-E	Zunanje

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Zaviti strojni navojni sveder DIN 13/C HSS-E AlCrN – za metrične navoje

Zaviti strojni navojni sveder DIN 13/C iz HSS-E materiala z AlCrN prevleko dobavitelja ACHTECK je namenjen strojni izdelavi metričnih notranjih navojev. Izvedba z zavitimi utori je primerna predvsem za slepe izvrtine, kjer se odrezki med rezanjem vodijo nazaj iz izvrtine.

Blagovna znamka in šifra izdelka

Dobavitelj: ACHTECK.
Model / skupina izdelkov: T103_6HC1.
Izvedba: strojni navojni sveder DIN 13/C, HSS-E, AlCrN, zaviti utori.

Opis skupine in uporaba

Navojni sveder je namenjen rezanju metričnih notranjih navojev pri strojni obdelavi. Zaviti utori pomagajo pri odvajanju odrezkov iz izvrtine, zato je izvedba uporabna predvsem pri slepih luknjah, kjer se odrezki ne morejo odvajati naprej skozi obdelovanec.

HSS-E material je primeren za zahtevnejše rezalne pogoje v primerjavi z osnovnimi HSS izvedbami. AlCrN prevleka podpira odpornost površine proti obrabi in toplotnim obremenitvam v ustreznih pogojih obdelave. Orodje je namenjeno za metrične ISO navoje in metrične fine navoje po DIN 13.

Ključne prednosti

- Zaviti utori – primerni za odvajanje odrezkov nazaj iz slepe izvrtine.
- HSS-E izvedba – zasnovana za strojno uporabo pri ustrezno izbranih rezalnih pogojih.
- AlCrN prevleka – podpira obstojnost površine pri obdelavi z večjimi toplotnimi obremenitvami.

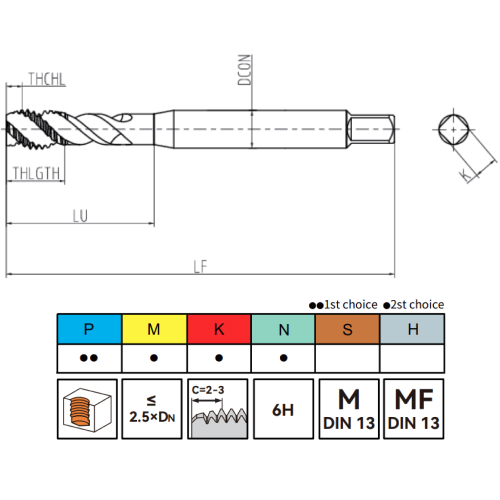

Tehnični podatki

Model / skupina: T103_6HC1.
Dobavitelj: ACHTECK.
Tip orodja: strojni navojni sveder.
Standard navoja: DIN 13.
Vrsta navoja: metrični ISO navoj in metrični fini navoj, glede na priložene oznake M DIN 13 in MF DIN 13.
Material orodja: HSS-E.
Prevleka: AlCrN.
Toleranca: 6H.
Izvedba: oblika C z zavitimi utori.
Narez: C = 2–3 hodi, glede na priložene podatke.
Priporočena globina: do približno 2,5 × DN, glede na priložene podatke.
Vrsta luknje: slepe izvrtine.
Uporaba: strojna izdelava notranjih metričnih navojev.
Obdelovalni materiali: materiali skupine P kot prva izbira; materiali skupin M, K in N kot dodatne možnosti, glede na označbe v priloženih podatkih.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Pri izbiri zavitega strojnega navojnega svedra DIN 13/C HSS-E AlCrN je pomembno preveriti dimenzijo navoja, pravilno predvrtino, material obdelovanca in globino izvrtine. Izvedba z zavitimi utori je posebej smiselna pri slepih luknjah, kjer mora orodje odrezke voditi nazaj iz izvrtine.

Za kakovosten rezultat uporabite stabilno vpetje, ustrezno rezalno hitrost in primerno rezalno olje ali emulzijo. Pri slepih luknjah je priporočljivo spremljati odvajanje odrezkov, saj lahko njihovo nabiranje na dnu izvrtine poveča obremenitev orodja in vpliva na kakovost izdelanega navoja.

ISO oznaka materiala	P, M, K, N
TD	M5, M8, M10, M12, M14, M3
P	0.8, 1.25, 1, 1.5, 2, 0.5
Dolžina rezalnega uvoda	2.5P
LF	70, 90, 100, 110, 56
Navoj mm	8, 13, 10, 15, 20, 5
LU	25, 35, 39, 40, 53, 18, 36
DCON	6, 8, 7, 9, 10, 11, 3.5
K mm	4.9, 6.2, 5.5, 7, 8, 9, 2.7
Z	3
Izvrtine premer mm	4.20, 6.75, 9.00, 8.75, 11.00, 10.75, 8.50, 12.00, 2.50, 13.00, 7.00
Vrsta navoja	M
Znamka	Achteck
Tolerančni razred	6H
Prevleka	AlCrN
Material	HSS-E
Hlajenje	Zunanje

Izberite različico

Išči:

LF:

DCON:

TD:

LU:

K mm:

Navoj mm:

Izvrtine premer mm:

ISO oznaka materiala:

Šifra	Naziv	LF	P	DCON	TD	LU	K mm	Navoj mm	Izvrtine premer mm	ISO oznaka materiala	Cena	V košarico
80131523	SVEDER NAV. STR. DIN 13 M3 FORM C HSS-E AlCrN – zaviti T103-M3-6HC1-AC	56	0.5	3.5	M3	18	2.7	5	2.50	P, M, K, N	Redna cena: 10,09 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131526	SVEDER NAV. STR. DIN 13 M5 FORM C HSS-E AlCrN – zaviti T103-M5-6HC1-AC	70	0.8	6	M5	25	4.9	8	4.20	P, M, K, N	Redna cena: 9,90 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131528	SVEDER NAV. STR. DIN 13 M8X1.0 FORM C HSS-E AlCrN – zaviti T103-M8X1.0-6HC1-AC	90	1	6	M8	36	4.9	10	7.00	P, M, K, N	Redna cena: 16,72 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131529	SVEDER NAV. STR. DIN 13 M8 FORM C HSS-E AlCrN – zaviti T103-M8-6HC1-AC	90	1.25	8	M8	35	6.2	13	6.75	P, M, K, N	Redna cena: 15,68 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131530	SVEDER NAV. STR. DIN 13 M10X1.0 FORM C HSS-E AlCrN – zaviti T103-M10X1.0-6HC1-AC	90	1	7	M10	39	5.5	10	9.00	P, M, K, N	Redna cena: 20,62 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131531	SVEDER NAV. STR. DIN 13 M10X1.25 FORM C HSS-E AlCrN – zaviti T103-M10X1.25-6HC1-	100	1.25	7	M10	39	5.5	13	8.75	P, M, K, N	Redna cena: 20,62 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131532	SVEDER NAV. STR. DIN 13 M10 FORM C HSS-E AlCrN – zaviti T103-M10-6HC1-AC	100	1.5	10	M10	39	8	15	8.50	P, M, K, N	Redna cena: 19,65 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131533	SVEDER NAV. STR. DIN 13 M12X1.0 FORM C HSS-E AlCrN – zaviti T103-M12X1.0-6HC1-AC	100	1	9	M12	40	7	15	11.00	P, M, K, N	Redna cena: 28,69 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131534	SVEDER NAV. STR. DIN 13 M12X1.25 FORM C HSS-E AlCrN – zaviti T103-M12X1.25-6HC1-	100	1.25	9	M12	40	7	15	10.75	P, M, K, N	Redna cena: 28,69 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131537	SVEDER NAV. STR. DIN 13 M14X1.0 FORM C HSS-E AlCrN – zaviti T103-M14X1.0-6HC1-AC	100	1	11	M14	40	9	15	13.00	P, M, K, N	Redna cena: 42,35 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
