Sveder nav.strojni DIN371/B RAVNI HSS-E/zelen obroč

Sveder nav.strojni DIN371/B RAVNI HSS-E/zelen obroč

Skupna šifra: 73033
Skupna dolžina:
Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos
Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

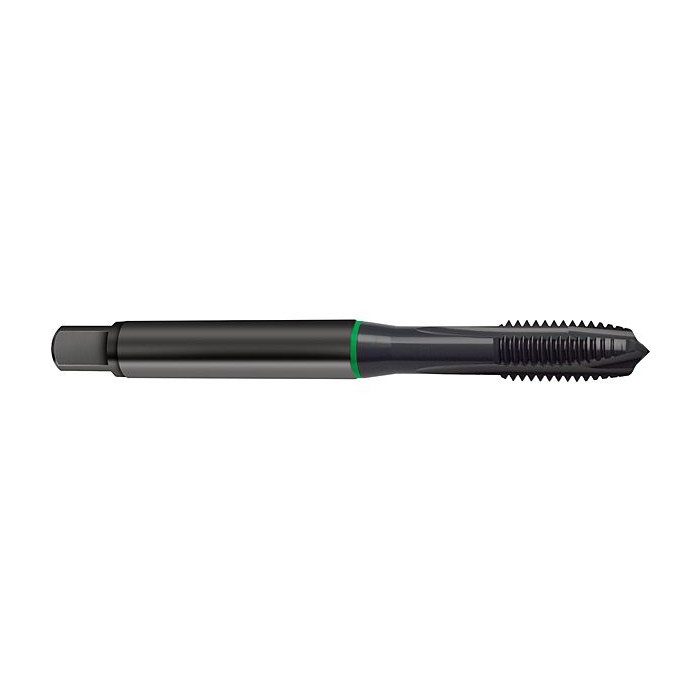

Strojni navojni sveder DIN 371/B HSS-E z zelenim obročem, R.STOCK – za metrične ISO navoje v prebojnih luknjah

Strojni navojni sveder DIN 371/B HSS-E z zelenim obročem dobavitelja R.STOCK je namenjen izdelavi metričnih ISO navojev, predvsem v prebojnih luknjah. Izvedba oblike B z odrezovalnim nastavkom omogoča odvajanje odrezkov naprej v smeri pomika, zato je primerna za uporabo tam, kjer je pri navojni obdelavi pomembno nadzorovano odstranjevanje odrezkov skozi izvrtino.

Blagovna znamka in šifra izdelka

Blagovna znamka / dobavitelj: R.STOCK.
Model / skupina izdelkov: 73033.
Izvedba: strojni navojni sveder DIN 371/B HSS-E z zelenim obročem za metrične ISO navoje v prebojnih luknjah.

Opis skupine in uporaba

Pri izdelavi metričnih ISO navojev je pomembno, da navojni sveder izberete glede na vrsto luknje, material obdelovanca, način odvajanja odrezkov in zahtevano toleranco navoja. Pri prebojnih luknjah je prednost izvedbe oblike B v tem, da odrezke potiska naprej skozi izvrtino, kar pomaga zmanjšati zadrževanje odrezkov v območju rezanja.

Izvedba DIN 371/B HSS-E je namenjena strojni izdelavi notranjih metričnih ISO navojev v prebojnih luknjah. Glede na priložene podatke je univerzalno uporabna in primerna za jeklene materiale do približno 1100 N/mm². Pri izbiri ustrezne različice preverite predvsem nazivno dimenzijo navoja, premer vpetja, material obdelovanca, globino navoja in priporočene rezalne pogoje.

Ključne prednosti

- Za prebojne luknje – oblika B z odrezovalnim nastavkom pomaga usmerjati odrezke naprej skozi izvrtino.
- Za metrične ISO navoje – izvedba je namenjena strojni izdelavi notranjih metričnih navojev po standardu DIN 371.
- Univerzalna uporaba – primerna izbira za uporabo pri jeklenih materialih do približno 1100 N/mm², glede na priložene podatke.

Tehnični podatki

Model / skupina: 73033.
Dobavitelj: R.STOCK.
Tip orodja: strojni navojni sveder.
Standard: DIN 371.
Oblika: oblika B z ravnimi utori in odrezovalnim nastavkom.
Geometrija: N, univerzalna uporaba, glede na priložene podatke.
Material orodja: HSS-E.
Površina / prevleka: parno obdelana izvedba, glede na priložene podatke.
Oznaka izvedbe: zeleni obroč.
Vrsta navoja: metrični ISO navoj.
Toleranca: ISO 2 / 6H, glede na priložene podatke.
Vrsta luknje: prebojna luknja oziroma prebojni navoj.
Smer reza: desna smer reza.
Odvajanje odrezkov: naprej v smeri pomika.
Uporaba: strojna izdelava notranjih metričnih ISO navojev.
Obdelovalni materiali: jekleni materiali do približno 1100 N/mm², glede na priložene podatke.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri strojnega navojnega svedra DIN 371/B HSS-E z zelenim obročem je, da izvedbo uskladite z vrsto luknje, materialom obdelovanca in zahtevano toleranco navoja. Ta izvedba je primerna predvsem za prebojne luknje, kjer lahko odrezki potujejo naprej skozi izvrtino. Za slepe luknje je praviloma primernejša izvedba z zavitimi utori, ki odrezke odvaja nazaj v smeri stebla.

Pri uporabi preverite pravilno predvrtino, stabilno vpetje, ustrezno rezalno olje ali emulzijo ter priporočene rezalne pogoje glede na material obdelovanca. Pri serijski obdelavi je priporočljivo spremljati obrabo orodja, saj pravočasna menjava navojnega svedra zmanjša tveganje za lom orodja, poškodbo navoja in zastoje v proizvodnji.

Zaloga DA
Znamka Stock
Vrsta navoja M
Tolerančni razred ISO2/6H
ISO oznaka materiala N (delno primerno), K (delno primerno), P, M (delno primerno)
Standard DIN 371
Smer rezanja rechts
Zunanji premer 8.070, 3.040, 4.050, 5.060, 6.060, 10.070
Premer izvrtine vrtanja 6.80, 2.50, 3.30, 4.20, 5.00, 8.50
Premer vpetja orodja 8.000, 3.500, 4.500, 6.000, 10.000
Število rezil 3
Notranje hlajenje ohne
Skupna dolžina 90.000, 56.000, 63.000, 70.000, 80.000, 100.000
Dolžina previsa 68.000, 37.000, 43.000, 50.000, 59.000, 77.000
Dolžina rezila 31.000, 14.000, 17.000, 21.000, 26.000, 35.000
Uporabna dolžina rezila 35.000, 18.000, 21.000, 25.000, 30.000, 39.000

Izberite različico

Premer vpetja orodja:
Skupna dolžina:
Dolžina rezila:
Uporabna dolžina rezila:
Zunanji premer:
Premer izvrtine vrtanja:
Dolžina previsa:
ISO oznaka materiala:
Slika Šifra Naziv Premer vpetja orodja Skupna dolžina Dolžina rezila Uporabna dolžina rezila Zunanji premer Premer izvrtine vrtanja Dolžina previsa ISO oznaka materiala Cena V košarico
SVEDER NAV.STROJNI DIN371/B M10 RAVNI HSS-E/ZELENI STOCK
73033 10,0 SVEDER NAV.STROJNI DIN371/B M10 RAVNI HSS-E/ZELENI STOCK 10.000 100.000 35.000 39.000 10.070 8.50 77.000 K (delno primerno), M (delno primerno), N (delno primerno), P
Redna cena: 17,07 € brez DDV
Na zalogi
SVEDER NAV.STROJNI DIN371/B M3 RAVNI HSS-E/ZELENI STOCK
73033 3,0 SVEDER NAV.STROJNI DIN371/B M3 RAVNI HSS-E/ZELENI STOCK 3.500 56.000 14.000 18.000 3.040 2.50 37.000 M (delno primerno), K (delno primerno), N (delno primerno), P
Redna cena: 11,39 € brez DDV
Na zalogi
SVEDER NAV.STROJNI DIN371/B M4 RAVNI HSS-E/ZELENI STOCK
73033 4,0 SVEDER NAV.STROJNI DIN371/B M4 RAVNI HSS-E/ZELENI STOCK 4.500 63.000 17.000 21.000 4.050 3.30 43.000 K (delno primerno), P, M (delno primerno), N (delno primerno)
Redna cena: 11,39 € brez DDV
Na zalogi
SVEDER NAV.STROJNI DIN371/B M5 RAVNI HSS-E/ZELENI STOCK
73033 5,0 SVEDER NAV.STROJNI DIN371/B M5 RAVNI HSS-E/ZELENI STOCK 6.000 70.000 21.000 25.000 5.060 4.20 50.000 K (delno primerno), P, N (delno primerno), M (delno primerno)
Redna cena: 11,39 € brez DDV
Na zalogi
SVEDER NAV.STROJNI DIN371/B M6 RAVNI HSS-E/ZELENI STOCK
73033 6,0 SVEDER NAV.STROJNI DIN371/B M6 RAVNI HSS-E/ZELENI STOCK 6.000 80.000 26.000 30.000 6.060 5.00 59.000 N (delno primerno), P, K (delno primerno), M (delno primerno)
Redna cena: 11,39 € brez DDV
Na zalogi
SVEDER NAV.STROJNI DIN371/B M8 RAVNI HSS-E/ZELENI STOCK
73033 8,0 SVEDER NAV.STROJNI DIN371/B M8 RAVNI HSS-E/ZELENI STOCK 8.000 90.000 31.000 35.000 8.070 6.80 68.000 P, N (delno primerno), K (delno primerno), M (delno primerno)
Redna cena: 14,65 € brez DDV
Na zalogi
