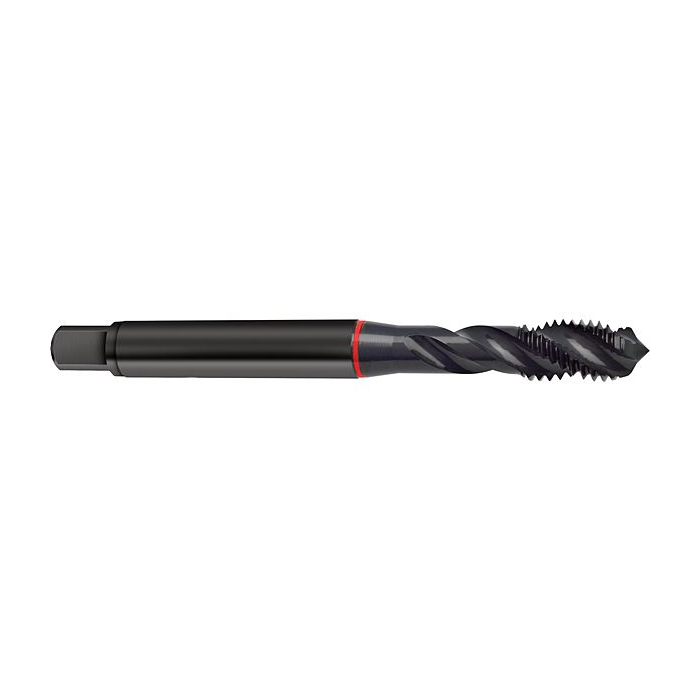

Sveder nav.strojni DIN371/C HSS-E/rdeč obroč

Sveder nav.strojni DIN371/C HSS-E/rdeč obroč

Skupna šifra: 73661
Skupna dolžina:
Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos
Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

Strojni navojni sveder DIN 371/C HSS-E nitriran, R.STOCK – za metrične ISO navoje v slepih luknjah

Strojni navojni sveder DIN 371/C HSS-E nitriran dobavitelja R.STOCK je namenjen izdelavi metričnih ISO navojev, predvsem v slepih luknjah. Izvedba oblike C z zavitimi utori omogoča odvajanje odrezkov nazaj v smeri stebla, zato je primerna za uporabo tam, kjer je pri navojni obdelavi pomembno zanesljivo odstranjevanje odrezkov iz izvrtine.

Blagovna znamka in šifra izdelka

Blagovna znamka / dobavitelj: R.STOCK.
Model / skupina izdelkov: 73661.
Izvedba: strojni navojni sveder DIN 371/C HSS-E nitriran za metrične ISO navoje v slepih luknjah.

Opis skupine in uporaba

Pri izdelavi metričnih ISO navojev je pomembno, da navojni sveder izberete glede na vrsto luknje, material obdelovanca, način odvajanja odrezkov in zahtevano toleranco navoja. Pri slepih luknjah je pravilno odvajanje odrezkov posebej pomembno, saj se lahko odrezki zadržujejo na dnu izvrtine in vplivajo na kakovost navoja, obrabo orodja ali stabilnost procesa.

Izvedba DIN 371/C HSS-E ima zavite utore s približno 40° desnim vzponom, zato je zasnovana za odvajanje odrezkov nazaj v smeri stebla. Namenjena je strojni izdelavi notranjih metričnih ISO navojev v slepih luknjah, predvsem pri visoko trdnih materialih, kjer sta pomembni stabilnost procesa in pravilna izbira rezalnih pogojev.

Ključne prednosti

- Za slepe luknje – zaviti utori pomagajo odvajati odrezke nazaj iz izvrtine v smeri stebla.
- Za visoko trdne materiale – izvedba je namenjena uporabi pri zahtevnejših oziroma visoko trdnih materialih.
- Nitrirana izvedba – površinska obdelava je namenjena boljši odpornosti površine orodja pri ustreznih pogojih uporabe.

Tehnični podatki

Model / skupina: 73661.
Dobavitelj: R.STOCK.
Tip orodja: strojni navojni sveder.
Standard: DIN 371.
Oblika: oblika C z zavitimi utori.
Material orodja: HSS-E.
Površina / izvedba: nitrirana izvedba, glede na priložene podatke.
Oznaka izvedbe: oranžen oziroma rdeč obroč.
Vrsta navoja: metrični ISO navoj.
Toleranca: ISO 2 / 6H, glede na priložene podatke.
Vrsta luknje: slepa luknja oziroma osnovni navoj.
Smer reza: desna smer reza.
Vzpon utorov: približno 40° desni vzpon.
Odvajanje odrezkov: v smeri stebla.
Uporaba: strojna izdelava notranjih metričnih ISO navojev.
Obdelovalni materiali: visoko trdni materiali, glede na priložene podatke.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri strojnega navojnega svedra DIN 371/C HSS-E nitriran je, da izvedbo uskladite z vrsto luknje, materialom obdelovanca in zahtevano toleranco navoja. Ta izvedba je primerna predvsem za slepe luknje, kjer je treba odrezke odvajati nazaj iz izvrtine. Za prebojne luknje je praviloma primernejša izvedba, ki odrezke potiska naprej v smeri pomika.

Pri uporabi preverite pravilno predvrtino, stabilno vpetje, ustrezno rezalno olje ali emulzijo ter priporočene rezalne pogoje glede na material obdelovanca. Pri visoko trdnih materialih je posebej pomembno spremljati obrabo orodja, zagotoviti stabilen proces in pravočasno menjavo navojnega svedra, saj to zmanjšuje tveganje za lom orodja, poškodbo navoja in zastoje v proizvodnji.

Zaloga DA
Znamka Stock
Vrsta navoja M
Tolerančni razred ISO2/6H
ISO oznaka materiala K (delno primerno), P
Standard DIN 371
Smer rezanja rechts
Zunanji premer 6.060, 8.070, 5.060, 3.040, 4.050, 10.070
Premer izvrtine vrtanja 5.00, 6.80, 4.20, 2.50, 3.30, 8.50
Premer vpetja orodja 6.000, 8.000, 3.500, 4.500, 10.000
Število rezil 3
Notranje hlajenje ohne
Skupna dolžina 80.000, 90.000, 70.000, 56.000, 63.000, 100.000
Dolžina previsa 59.000, 68.000, 50.000, 37.000, 43.000, 77.000
Dolžina rezila 26.000, 31.000, 21.000, 14.000, 17.000, 35.000
Uporabna dolžina rezila 30.000, 35.000, 25.000, 18.000, 21.000, 39.000

Izberite različico

Premer vpetja orodja:
Skupna dolžina:
Dolžina rezila:
Uporabna dolžina rezila:
Zunanji premer:
Premer izvrtine vrtanja:
Dolžina previsa:
ISO oznaka materiala:
Slika Šifra Naziv Premer vpetja orodja Skupna dolžina Dolžina rezila Uporabna dolžina rezila Zunanji premer Premer izvrtine vrtanja Dolžina previsa ISO oznaka materiala Cena V košarico
SVEDER NAV.STROJNI DIN371/C M10 HSS-E - rdeči obroč
73661 10,0 SVEDER NAV.STROJNI DIN371/C M10 HSS-E - rdeči obroč 10.000 100.000 35.000 39.000 10.070 8.50 77.000 K (delno primerno), P
Redna cena: 18,00 € brez DDV
Zaloga pri dobavitelju
SVEDER NAV.STROJNI DIN371/C M3 HSS-E - rdeči obroč
73661 3,0 SVEDER NAV.STROJNI DIN371/C M3 HSS-E - rdeči obroč 3.500 56.000 14.000 18.000 3.040 2.50 37.000 K (delno primerno), P
Redna cena: 10,73 € brez DDV
Na zalogi
SVEDER NAV.STROJNI DIN371/C M4 HSS-E - rdeči obroč
73661 4,0 SVEDER NAV.STROJNI DIN371/C M4 HSS-E - rdeči obroč 4.500 63.000 17.000 21.000 4.050 3.30 43.000 P, K (delno primerno)
Redna cena: 10,73 € brez DDV
Zaloga pri dobavitelju
SVEDER NAV.STROJNI DIN371/C M5 HSS-E - rdeči obroč
73661 5,0 SVEDER NAV.STROJNI DIN371/C M5 HSS-E - rdeči obroč 6.000 70.000 21.000 25.000 5.060 4.20 50.000 P, K (delno primerno)
Redna cena: 11,61 € brez DDV
Zaloga pri dobavitelju
SVEDER NAV. STROJNI DIN371/C M6 HSS-E - rdeči obroč
73661 6,0 SVEDER NAV. STROJNI DIN371/C M6 HSS-E - rdeči obroč 6.000 80.000 26.000 30.000 6.060 5.00 59.000 P, K (delno primerno)
Redna cena: 11,61 € brez DDV
Zaloga pri dobavitelju
SVEDER NAV.STROJNI DIN371/C M8 HSS-E - rdeči obroč
73661 8,0 SVEDER NAV.STROJNI DIN371/C M8 HSS-E - rdeči obroč 8.000 90.000 31.000 35.000 8.070 6.80 68.000 K (delno primerno), P
Redna cena: 14,81 € brez DDV
Zaloga pri dobavitelju
