Sveder nav.strojni DIN371/C HSS-E TIN - zaviti

Sveder nav.strojni DIN371/C HSS-E TIN - zaviti

Skupna šifra: 63046
Skupna dolžina:
Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos
Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

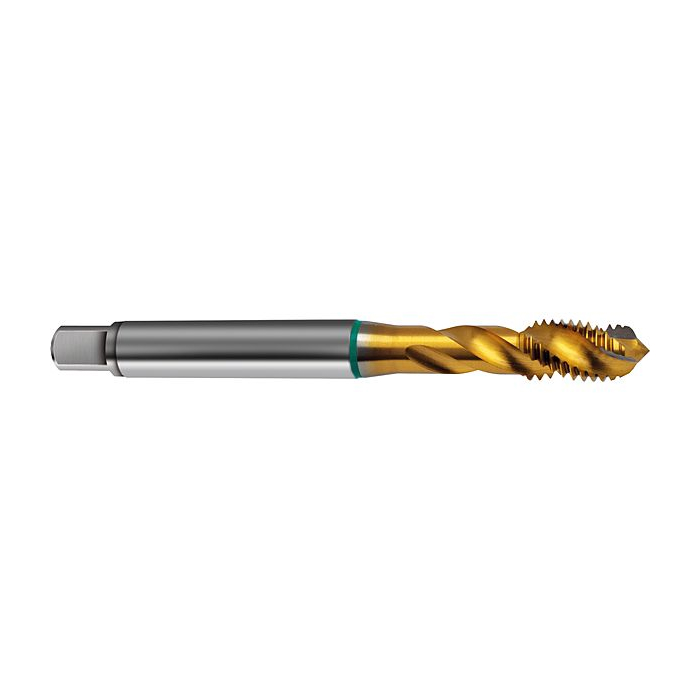

Strojni navojni sveder DIN 371/C HSS-E TiN z zelenim obročem, R.STOCK – za metrične ISO navoje v slepih luknjah

Strojni navojni sveder DIN 371/C HSS-E TiN z zelenim obročem dobavitelja R.STOCK je namenjen izdelavi metričnih ISO navojev, predvsem v slepih luknjah. Izvedba oblike C z zavitimi utori omogoča odvajanje odrezkov nazaj v smeri stebla, TiN prevleka pa je namenjena strojni navojni obdelavi, kjer so pomembni ponovljivost, stabilen proces in ustrezna življenjska doba orodja.

Blagovna znamka in šifra izdelka

Blagovna znamka / dobavitelj: R.STOCK.
Model / skupina izdelkov: 63046.
Izvedba: strojni navojni sveder DIN 371/C HSS-E TiN z zelenim obročem za metrične ISO navoje v slepih luknjah.

Opis skupine in uporaba

Pri izdelavi metričnih ISO navojev je pomembno, da navojni sveder izberete glede na vrsto luknje, material obdelovanca, način odvajanja odrezkov in zahtevano toleranco navoja. Pri slepih luknjah je pravilno odvajanje odrezkov posebej pomembno, saj se lahko odrezki zadržujejo na dnu izvrtine in vplivajo na kakovost navoja, obrabo orodja ali stabilnost procesa.

Izvedba DIN 371/C HSS-E TiN ima zavite utore s približno 40° desnim vzponom, zato je zasnovana za odvajanje odrezkov nazaj v smeri stebla. Namenjena je strojni izdelavi notranjih metričnih ISO navojev v slepih luknjah. Glede na priložene podatke je univerzalno uporabna in primerna za jeklene materiale do približno 1100 N/mm².

Ključne prednosti

- Za slepe luknje – zaviti utori pomagajo odvajati odrezke nazaj iz izvrtine v smeri stebla.
- TiN prevleka – prevleka je namenjena strojni navojni obdelavi in lahko prispeva k boljši odpornosti proti obrabi v ustreznih pogojih uporabe.
- Univerzalna uporaba – primerna izbira za uporabo pri jeklenih materialih do približno 1100 N/mm², glede na priložene podatke.

Tehnični podatki

Model / skupina: 63046.
Dobavitelj: R.STOCK.
Tip orodja: strojni navojni sveder.
Standard: DIN 371.
Oblika: oblika C z zavitimi utori.
Geometrija: N, univerzalna uporaba, glede na priložene podatke.
Material orodja: HSS-E.
Površina / prevleka: TiN.
Oznaka izvedbe: zeleni obroč.
Vrsta navoja: metrični ISO navoj.
Toleranca: ISO 2 / 6H, glede na priložene podatke.
Vrsta luknje: slepa luknja oziroma osnovni navoj.
Smer reza: desna smer reza.
Vzpon utorov: približno 40° desni vzpon.
Odvajanje odrezkov: v smeri stebla.
Uporaba: strojna izdelava notranjih metričnih ISO navojev.
Obdelovalni materiali: jekleni materiali do približno 1100 N/mm², glede na priložene podatke.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri strojnega navojnega svedra DIN 371/C HSS-E TiN z zelenim obročem je, da izvedbo uskladite z vrsto luknje, materialom obdelovanca in zahtevano toleranco navoja. Ta izvedba je primerna predvsem za slepe luknje, kjer je treba odrezke odvajati nazaj iz izvrtine. Za prebojne luknje je praviloma primernejša izvedba, ki odrezke potiska naprej v smeri pomika.

Pri uporabi preverite pravilno predvrtino, stabilno vpetje, ustrezno rezalno olje ali emulzijo ter priporočene rezalne pogoje glede na material obdelovanca. Pri serijski obdelavi je priporočljivo spremljati obrabo orodja, saj pravočasna menjava navojnega svedra zmanjša tveganje za lom orodja, poškodbo navoja in zastoje v proizvodnji.

Zaloga DA
Znamka Stock
Vrsta navoja M
Tolerančni razred ISO2/6H
ISO oznaka materiala N (delno primerno), K (delno primerno), M (delno primerno), P
Standard DIN 371
Smer rezanja rechts
Zunanji premer 6.060, 5.060, 8.070, 10.070, 4.050, 3.040
Premer izvrtine vrtanja 5.00, 4.20, 6.80, 8.50, 3.30, 2.50
Premer vpetja orodja 6.000, 8.000, 10.000, 4.500, 3.500
Število rezil 3
Notranje hlajenje ohne
Skupna dolžina 80.000, 70.000, 90.000, 100.000, 63.000, 56.000
Dolžina previsa 59.000, 50.000, 68.000, 77.000, 43.000, 37.000
Dolžina rezila 26.000, 21.000, 31.000, 35.000, 17.000, 14.000
Uporabna dolžina rezila 30.000, 25.000, 35.000, 39.000, 21.000, 18.000

Izberite različico

Premer vpetja orodja:
Skupna dolžina:
Dolžina rezila:
Uporabna dolžina rezila:
Zunanji premer:
Premer izvrtine vrtanja:
Dolžina previsa:
ISO oznaka materiala:
Slika Šifra Naziv Premer vpetja orodja Skupna dolžina Dolžina rezila Uporabna dolžina rezila Zunanji premer Premer izvrtine vrtanja Dolžina previsa ISO oznaka materiala Cena V košarico
SVEDER NAV.STROJNI DIN371/C M10 HSS-E TIN - zaviti
63046 10,0 SVEDER NAV.STROJNI DIN371/C M10 HSS-E TIN - zaviti 10.000 100.000 35.000 39.000 10.070 8.50 77.000 N (delno primerno), K (delno primerno), M (delno primerno), P
Redna cena: 18,63 € brez DDV
Na zalogi
SVEDER NAV.STROJNI DIN371/C M3 HSS-E TIN - zaviti
63046 3,0 SVEDER NAV.STROJNI DIN371/C M3 HSS-E TIN - zaviti 3.500 56.000 14.000 18.000 3.040 2.50 37.000 K (delno primerno), P, N (delno primerno), M (delno primerno)
Redna cena: 11,04 € brez DDV
Zaloga pri dobavitelju
SVEDER NAV.STROJNI DIN371/C M4 HSS-E TIN - zaviti
63046 4,0 SVEDER NAV.STROJNI DIN371/C M4 HSS-E TIN - zaviti 4.500 63.000 17.000 21.000 4.050 3.30 43.000 M (delno primerno), P, K (delno primerno), N (delno primerno)
Redna cena: 11,04 € brez DDV
Zaloga pri dobavitelju
SVEDER NAV.STROJNI DIN371/C M5 HSS-E TIN - zaviti
63046 5,0 SVEDER NAV.STROJNI DIN371/C M5 HSS-E TIN - zaviti 6.000 70.000 21.000 25.000 5.060 4.20 50.000 P, M (delno primerno), N (delno primerno), K (delno primerno)
Redna cena: 12,74 € brez DDV
Na zalogi
SVEDER NAV.STROJNI DIN371/C M6 HSS-E TIN - zaviti
63046 6,0 SVEDER NAV.STROJNI DIN371/C M6 HSS-E TIN - zaviti 6.000 80.000 26.000 30.000 6.060 5.00 59.000 P, K (delno primerno), N (delno primerno), M (delno primerno)
Redna cena: 13,59 € brez DDV
Zaloga pri dobavitelju
SVEDER NAV.STROJNI DIN371/C M8 HSS-E TIN - zaviti
63046 8,0 SVEDER NAV.STROJNI DIN371/C M8 HSS-E TIN - zaviti 8.000 90.000 31.000 35.000 8.070 6.80 68.000 P, N (delno primerno), K (delno primerno), M (delno primerno)
Redna cena: 15,45 € brez DDV
Na zalogi
