Sveder nav.strojni DIN376/B HSS-E/črn obroč

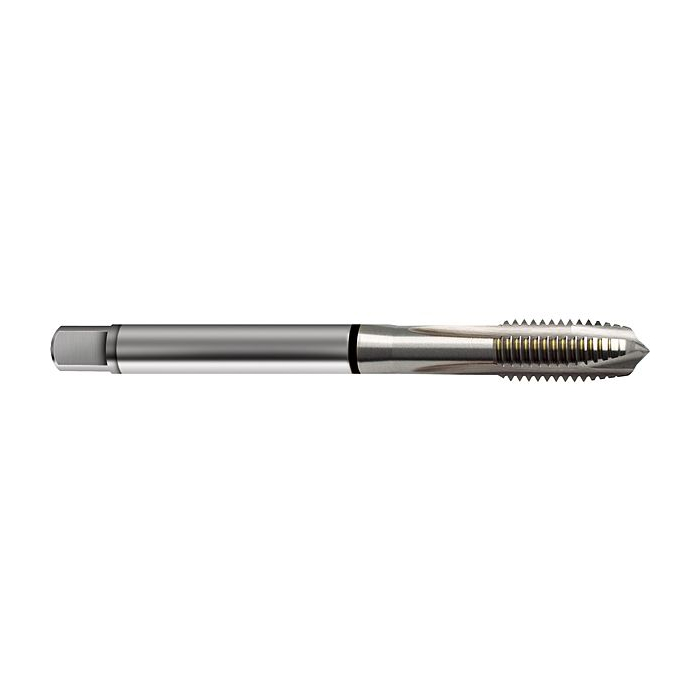

Strojni navojni sveder DIN 376/B HSS-E, R.STOCK – za metrične ISO navoje v prebojnih luknjah

Strojni navojni sveder DIN 376/B HSS-E dobavitelja R.STOCK je namenjen izdelavi metričnih ISO navojev, predvsem v prebojnih luknjah. Izvedba oblike B z ravnimi utori in odrezovalnim nastavkom omogoča odvajanje odrezkov naprej v smeri pomika, zato je primerna za uporabo tam, kjer je pri navojni obdelavi pomembno nadzorovano odstranjevanje odrezkov skozi izvrtino.

Blagovna znamka in šifra izdelka

Blagovna znamka / dobavitelj: R.STOCK.
Model / skupina izdelkov: 73189.
Izvedba: strojni navojni sveder DIN 376/B HSS-E za metrične ISO navoje v prebojnih luknjah.

Opis skupine in uporaba

Pri izdelavi metričnih ISO navojev je pomembno, da navojni sveder izberete glede na vrsto luknje, material obdelovanca, način odvajanja odrezkov in zahtevano toleranco navoja. Pri prebojnih luknjah je prednost izvedbe oblike B v tem, da odrezke potiska naprej skozi izvrtino, kar pomaga zmanjšati zadrževanje odrezkov v območju rezanja.

Izvedba DIN 376/B HSS-E je namenjena strojni izdelavi notranjih metričnih ISO navojev v prebojnih luknjah. Glede na priložene podatke je primerna za mehke in dolgoodrezne materiale, kot so aluminij, aluminijeve zlitine in neželezne kovine. Pri izbiri ustrezne različice preverite predvsem nazivno dimenzijo navoja, premer vpetja, vrsto materiala, globino navoja in priporočene rezalne pogoje.

Ključne prednosti

- Za prebojne luknje – oblika B z odrezovalnim nastavkom pomaga usmerjati odrezke naprej skozi izvrtino.
- Za metrične ISO navoje – izvedba je namenjena strojni izdelavi notranjih metričnih navojev po standardu DIN 376.
- Za mehke in dolgoodrezne materiale – primerna izbira za materiale, kot so aluminij, aluminijeve zlitine in neželezne kovine.

Tehnični podatki

Model / skupina: 73189.
Dobavitelj: R.STOCK.
Tip orodja: strojni navojni sveder.
Standard: DIN 376.
Oblika: oblika B z ravnimi utori in odrezovalnim nastavkom.
Geometrija: W, za mehke in dolgoodrezne materiale, glede na priložene podatke.
Material orodja: HSS-E.
Površina / prevleka: neprevlečena izvedba; črn obroč kot oznaka izvedbe.
Vrsta navoja: metrični ISO navoj.
Toleranca: ISO 2 / 6H, glede na priložene podatke.
Vrsta luknje: prebojna luknja oziroma prebojni navoj.
Smer reza: desna smer reza.
Odvajanje odrezkov: naprej v smeri pomika.
Uporaba: strojna izdelava notranjih metričnih ISO navojev.

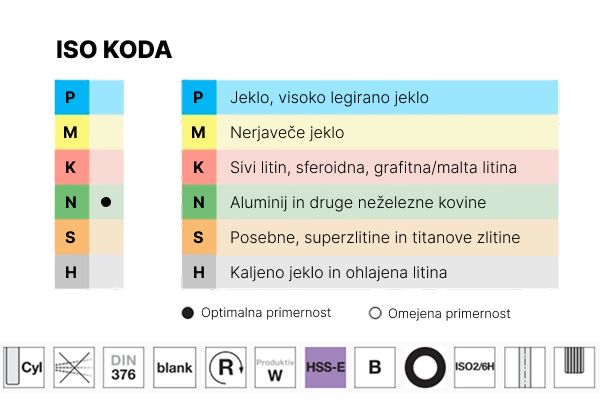

Obdelovalni materiali: mehki in dolgoodrezni materiali, kot so aluminij, aluminijeve zlitine in neželezne kovine.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri strojnega navojnega svedra DIN 376/B HSS-E je, da izvedbo uskladite z vrsto luknje in materialom obdelovanca. Ta izvedba je primerna predvsem za prebojne luknje, kjer lahko odrezki potujejo naprej skozi izvrtino. Za slepe luknje je praviloma primernejša izvedba z zavitimi utori, ki odrezke odvaja nazaj v smeri stebla.

Pri uporabi preverite pravilno predvrtino, stabilno vpetje, ustrezno rezalno olje ali emulzijo ter priporočene rezalne pogoje glede na material obdelovanca. Pri aluminiju, aluminijevih zlitinah in neželeznih kovinah je pomembno nadzorovati nastajanje odrezkov in preprečevati nabiranje materiala na rezalnem robu, saj to vpliva na kakovost navoja, življenjsko dobo orodja in stabilnost procesa.
