Sveder nav.strojni DIN376/C ZAVITI HSS-E-PM/rdeč obroč

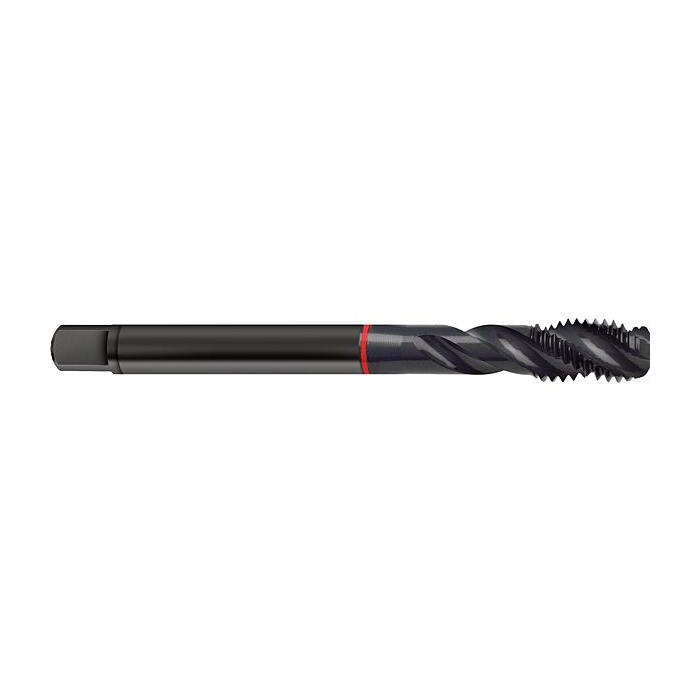

Strojni navojni sveder DIN 376/C HSS-E-PM z rdečim obročem, R.STOCK – za metrične ISO navoje v slepih luknjah

Strojni navojni sveder DIN 376/C HSS-E-PM z rdečim obročem dobavitelja R.STOCK je namenjen izdelavi metričnih ISO navojev, predvsem v slepih luknjah. Izvedba oblike C z zavitimi utori omogoča odvajanje odrezkov nazaj v smeri stebla, zato je primerna za uporabo tam, kjer je pri navojni obdelavi pomembno zanesljivo odstranjevanje odrezkov iz izvrtine.

Blagovna znamka in šifra izdelka

Blagovna znamka / dobavitelj: R.STOCK.
Model / skupina izdelkov: 73664.
Izvedba: strojni navojni sveder DIN 376/C HSS-E-PM z rdečim obročem za metrične ISO navoje v slepih luknjah.

Opis skupine in uporaba

Pri izdelavi metričnih ISO navojev je pomembno, da navojni sveder izberete glede na vrsto luknje, material obdelovanca, način odvajanja odrezkov in zahtevano toleranco navoja. Pri slepih luknjah je pravilno odvajanje odrezkov posebej pomembno, saj se lahko odrezki zadržujejo na dnu izvrtine in vplivajo na kakovost navoja, obrabo orodja ali stabilnost procesa.

Izvedba DIN 376/C HSS-E-PM ima zavite utore s približno 40° desnim vzponom, zato je zasnovana za odvajanje odrezkov nazaj v smeri stebla. Namenjena je strojni izdelavi notranjih metričnih ISO navojev v slepih luknjah, zlasti pri zahtevnejših materialih, kjer sta pomembni stabilnost procesa in odpornost orodja pri ponovljivi obdelavi.

Ključne prednosti

- Za slepe luknje – zaviti utori pomagajo odvajati odrezke nazaj iz izvrtine v smeri stebla.
- Za zahtevnejše materiale – izvedba HSS-E-PM je namenjena uporabi pri zahtevnejših oziroma visoko trdnih materialih.
- Za metrične ISO navoje – izvedba je namenjena strojni izdelavi notranjih metričnih navojev po standardu DIN 376.

Tehnični podatki

Model / skupina: 73664.
Dobavitelj: R.STOCK.
Tip orodja: strojni navojni sveder.
Standard: DIN 376.
Oblika: oblika C z zavitimi utori.
Material orodja: HSS-E-PM.
Površina / izvedba: nitrirana izvedba, glede na priložene podatke.
Oznaka izvedbe: rdeč obroč.
Vrsta navoja: metrični ISO navoj.
Toleranca: ISO 2 / 6H, glede na priložene podatke.
Vrsta luknje: slepa luknja oziroma osnovni navoj.
Smer reza: desna smer reza.
Vzpon utorov: približno 40° desni vzpon.
Odvajanje odrezkov: v smeri stebla.
Uporaba: strojna izdelava notranjih metričnih ISO navojev.
Obdelovalni materiali: visokotrdni oziroma zahtevnejši materiali, glede na priložene podatke.
Izvedbe: na voljo v več različicah oziroma dimenzijah.
