Sveder nav.strojni DIN376 RAVNI HSS-E/TIN

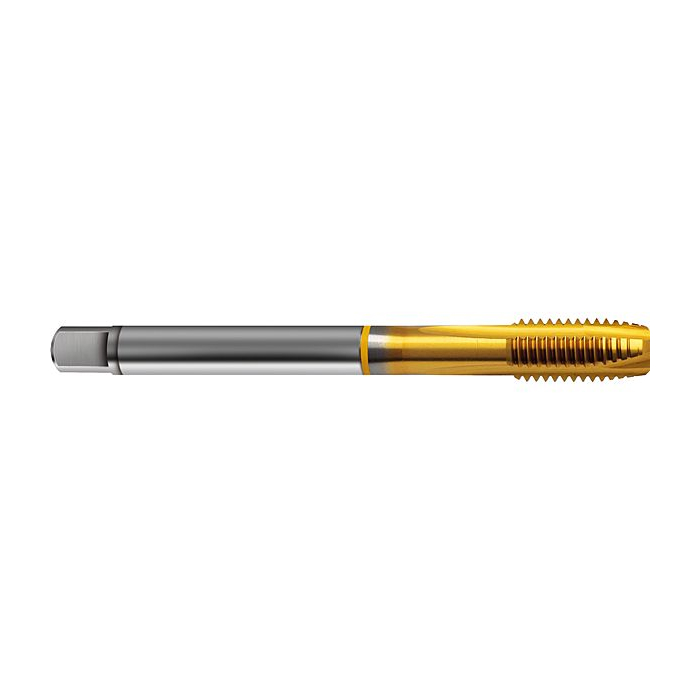

Strojni navojni sveder DIN 376/B HSS-E TiN, R.STOCK – za metrične ISO navoje v prebojnih luknjah

Strojni navojni sveder DIN 376/B HSS-E TiN dobavitelja R.STOCK je namenjen izdelavi metričnih ISO navojev, predvsem v prebojnih luknjah. Izvedba oblike B z odrezovalnim nastavkom omogoča odvajanje odrezkov naprej v smeri pomika, TiN prevleka pa je namenjena splošni uporabi pri strojni navojni obdelavi v ustreznih pogojih.

Blagovna znamka in šifra izdelka

Blagovna znamka / dobavitelj: R.STOCK.
Model / skupina izdelkov: 63138.
Izvedba: strojni navojni sveder DIN 376/B HSS-E TiN za metrične ISO navoje v prebojnih luknjah.

Opis skupine in uporaba

Pri izdelavi metričnih ISO navojev je pomembno, da navojni sveder izberete glede na vrsto luknje, material obdelovanca, način odvajanja odrezkov in zahtevano toleranco navoja. Pri prebojnih luknjah je prednost izvedbe oblike B v tem, da odrezke potiska naprej skozi izvrtino, kar pomaga zmanjšati zadrževanje odrezkov v območju rezanja.

Izvedba DIN 376/B HSS-E TiN je namenjena strojni izdelavi notranjih metričnih ISO navojev v prebojnih luknjah. Primerna je za splošno uporabo v jeklenih materialih do približno 800 N/mm², glede na priložene podatke. Pri izbiri ustrezne različice preverite predvsem nazivno dimenzijo navoja, premer vpetja, material obdelovanca, globino navoja in priporočene rezalne pogoje.

Ključne prednosti

- Za prebojne luknje – oblika B z odrezovalnim nastavkom pomaga usmerjati odrezke naprej skozi izvrtino.
- TiN prevleka – prevleka je namenjena splošni strojni navojni obdelavi in lahko prispeva k boljši odpornosti proti obrabi v ustreznih pogojih uporabe.
- Za metrične ISO navoje – izvedba je namenjena izdelavi notranjih metričnih navojev po standardu DIN 376.

Tehnični podatki

Model / skupina: 63138.
Dobavitelj: R.STOCK.
Tip orodja: strojni navojni sveder.
Standard: DIN 376.
Oblika: oblika B z ravnimi utori in odrezovalnim nastavkom.
Material orodja: HSS-E.
Površina / prevleka: TiN.
Oznaka izvedbe: rumen obroč.
Vrsta navoja: metrični ISO navoj.
Toleranca: ISO 2 / 6H, glede na priložene podatke.
Vrsta luknje: prebojna luknja oziroma prebojni navoj.
Smer reza: desna smer reza.
Odvajanje odrezkov: naprej v smeri pomika.
Uporaba: strojna izdelava notranjih metričnih ISO navojev.
Obdelovalni materiali: jekla do približno 800 N/mm², glede na priložene podatke.
Izvedbe: na voljo v več različicah oziroma dimenzijah.
