Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, zunanje hlajenje brez oljni
Kliknite za povečavo slike
Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, zunanje hlajenje brez oljni Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, zunanje hlajenje brez oljni

Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, zunanje hlajenje brez oljni

Skupna šifra: T190_6HXC0
DCON:
Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos
Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

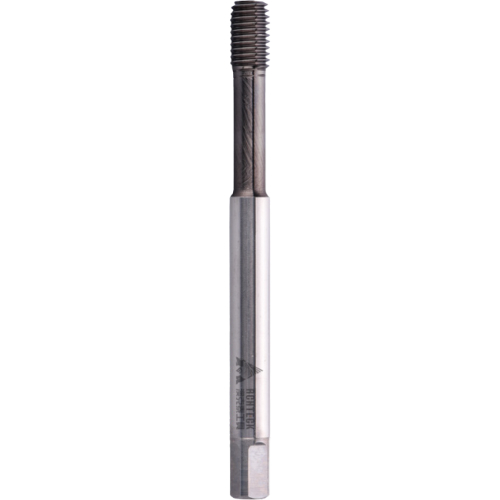

VHM strojni navojni oblikovalec DIN 13/C AlCrN z zunanjim hlajenjem – brez oljnih kanalov

VHM strojni navojni oblikovalec DIN 13/C z AlCrN prevleko in izvedbo za zunanje hlajenje dobavitelja ACHTECK je namenjen izdelavi metričnih notranjih navojev z oblikovanjem materiala. Pri tej izvedbi navoj ne nastaja z odrezovanjem, temveč s preoblikovanjem materiala, zato je orodje primerno za materiale, ki omogočajo oblikovanje navoja brez nastajanja odrezkov.

Blagovna znamka in šifra izdelka

Dobavitelj: ACHTECK.
Model / skupina izdelkov: T190_6HXC0.
Izvedba: VHM strojni navojni oblikovalec DIN 13/C, AlCrN, za zunanje hlajenje brez notranjih oljnih kanalov.

Opis skupine in uporaba

Navojni oblikovalec je namenjen strojni izdelavi notranjih metričnih navojev v stabilnih obdelovalnih pogojih. Ker orodje material preoblikuje in ne reže, pri obdelavi ne nastajajo klasični odrezki, kar je prednost pri aplikacijah, kjer je pomembna čista obdelava in ponovljiva kakovost navoja.

Izvedba brez notranjih oljnih kanalov je primerna za stroje in aplikacije, kjer se mazanje oziroma hlajenje zagotavlja zunanje. VHM osnova zagotavlja visoko togost orodja, AlCrN prevleka pa podpira obstojnost površine pri obdelavi v ustreznih pogojih. Pri uporabi je posebej pomembno, da je hladilno-mazalno sredstvo pravilno usmerjeno v območje oblikovanja navoja.

Ključne prednosti

- Oblikovanje navoja brez odrezkov – primerno za materiale, ki omogočajo plastično preoblikovanje navoja.
- VHM izvedba – karbidna izvedba zagotavlja visoko togost orodja pri stabilnem vpetju.
- Brez notranjih oljnih kanalov – izvedba je namenjena uporabi z zunanjim hlajenjem oziroma zunanjim mazanjem.

Tehnični podatki

Model / skupina: T190_6HXC0.
Dobavitelj: ACHTECK.
Tip orodja: strojni navojni oblikovalec / formirnik.
Standard navoja: DIN 13.
Vrsta navoja: metrični ISO navoj in metrični fini navoj, glede na priložene oznake M DIN 13 in MF DIN 13.
Izvedba: oblika C.
Material orodja: VHM.
Prevleka: AlCrN.
Toleranca: 6HX.
Hlajenje: zunanje hlajenje.
Notranji oljni kanali: brez notranjih oljnih kanalov.
Priporočena globina: do približno 3,5 × DN, glede na priložene podatke.
Uporaba: strojno oblikovanje notranjih metričnih navojev brez nastajanja odrezkov.
Obdelovalni materiali: materiali skupin P, M in K, glede na označbe v priloženih podatkih.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Pri izbiri VHM navojnega oblikovalca DIN 13/C je pomembno preveriti, ali je material obdelovanca primeren za oblikovanje navoja. Za razliko od klasičnega navojnega svedra oblikovalec ne odstranjuje materiala, zato mora biti material dovolj duktilen, predvrtina pa mora biti izbrana posebej za postopek oblikovanja navoja.

Za kakovosten rezultat uporabite stabilno vpetje, pravilno predvrtino za oblikovanje navoja in ustrezno hladilno-mazalno sredstvo. Pri izvedbi brez notranjih oljnih kanalov je treba zagotoviti kakovostno zunanje mazanje območja oblikovanja. Pravilna priprava izvrtine in nadzor mazanja sta pomembna za ponovljivo obliko profila in zmanjšanje obremenitve orodja.

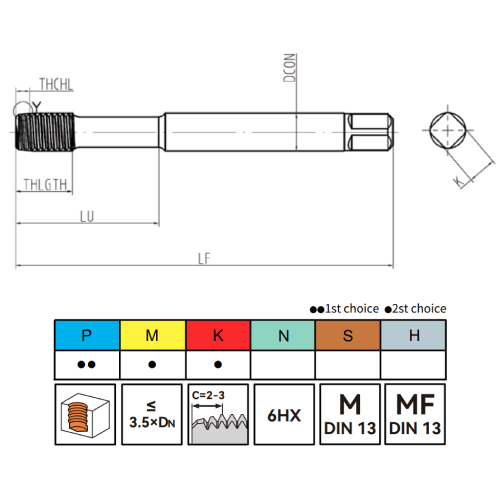

TD M10, M12, M14, M6, M8
P 1.5, 1, 1.25
Dolžina rezalnega uvoda 2.5P
LF 100, 90, 80
Navoj mm 15, 10, 12
LU 39, 65, 71, 30, 35
DCON 10, 7, 9, 11, 6, 8
K mm 8, 5.5, 7, 9, 4.9, 6.2
Z 0
Izvrtine premer mm 9.30, 9.55, 11.30, 13.30, 5.55, 7.40
Vrsta navoja M
Tolerančni razred 6HX
Prevleka AlCrN
ISO oznaka materiala P, M, K
Znamka Achteck
Material VHM
Hlajenje Zunanje

Izberite različico

LF:
P:
DCON:
TD:
LU:
K mm:
Navoj mm:
Izvrtine premer mm:
ISO oznaka materiala:
Slika Šifra Naziv LF P DCON TD LU K mm Navoj mm Izvrtine premer mm ISO oznaka materiala Cena V košarico
Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, zunanje hlajenje brez oljni
80131204 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=80mm/10mm T190-M6-6HXC0-AC 80 1 6 M6 30 4.9 10 5.55 P, M, K
Redna cena: 126,70 € brez DDV
Zaloga pri dobavitelju
Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, zunanje hlajenje brez oljni
80131205 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=90mm/12mm T190-M8-6HXC0-AC 90 1.25 8 M8 35 6.2 12 7.40 P, M, K
Redna cena: 165,89 € brez DDV
Zaloga pri dobavitelju
Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, zunanje hlajenje brez oljni
80131206 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=100mm/15mm T190-M10-6HXC0- 100 1.5 10 M10 39 8 15 9.30 P, M, K
Redna cena: 218,74 € brez DDV
Zaloga pri dobavitelju
Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, zunanje hlajenje brez oljni
80131207 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=100mm/15mm T190-M12X1.5-6H 100 1.5 9 M12 71 7 15 11.30 P, M, K
Redna cena: 283,52 € brez DDV
Zaloga pri dobavitelju
Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, zunanje hlajenje brez oljni
80135829 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=90mm/15mm T190-M10X1-6HXC0 90 1 7 M10 65 5.5 15 9.55 P, M, K
Redna cena: 218,74 € brez DDV
Zaloga pri dobavitelju
Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, zunanje hlajenje brez oljni
80135830 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=100mm/15mm T190-M14X1.5-6H 100 1.5 11 M14 71 9 15 13.30 P, M, K
Redna cena: 337,70 € brez DDV
Zaloga pri dobavitelju
