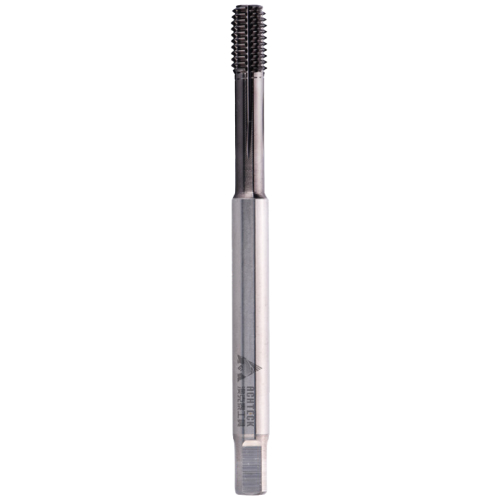

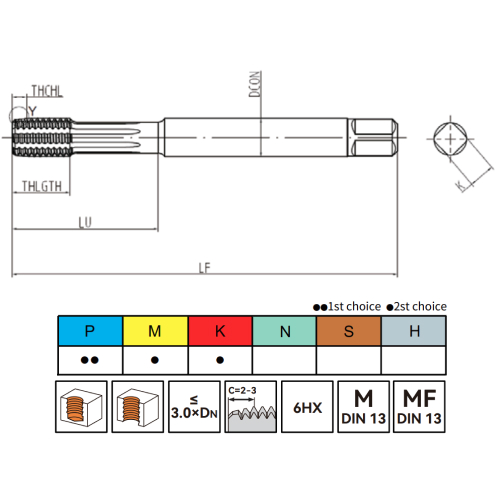

Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, zunanje hlajenje z oljnimi

Skupna šifra: T190_6HXC1

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M14	1.5	2.5P	110	15	80	11	9	8	13.30	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M16	2	2.5P	110	20	66	12	9	8	15.10	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M18	1.5	2.5P	110	15	66	14	11	8	17.30	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M5	0.8	2.5P	70	16	16	6	4.9	5	4.65	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M12	1.5	2.5P	100	15	71	9	7	8	11.30	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M8	1.25	2.5P	90	12	35	8	6.2	6	7.40	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M10	1.5	2.5P	100	15	39	10	8	7	9.30	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M6	1	2.5P	80	10	30	6	4.9	5	5.55	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M10	1	2.5P	90	15	65	7	5.5	7	9.55	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M8	1	2.5P	90	12	65	6	4.9	6	7.55	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M14	1.5	2.5P	100	15	70	11	9	8	13.30	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

VHM strojni navojni oblikovalec DIN 13/C AlCrN z zunanjim hlajenjem in oljnimi kanali

VHM strojni navojni oblikovalec DIN 13/C z AlCrN prevleko, zunanjim hlajenjem in oljnimi kanali dobavitelja ACHTECK je namenjen izdelavi metričnih notranjih navojev z oblikovanjem materiala. Pri tej izvedbi navoj ne nastaja z odrezovanjem, temveč s preoblikovanjem materiala, zato je orodje primerno za materiale, ki omogočajo oblikovanje navoja brez nastajanja odrezkov.

Blagovna znamka in šifra izdelka

Dobavitelj: ACHTECK.
Model / skupina izdelkov: T190_6HXC1.
Izvedba: VHM strojni navojni oblikovalec DIN 13/C, AlCrN, z zunanjim hlajenjem in oljnimi kanali.

Opis skupine in uporaba

Navojni oblikovalec je namenjen strojni izdelavi notranjih metričnih navojev v stabilnih obdelovalnih pogojih. Ker orodje material preoblikuje in ne reže, pri obdelavi ne nastajajo klasični odrezki, kar je prednost pri aplikacijah, kjer je pomembna čista obdelava in ponovljiva kakovost navoja.

Izvedba z oljnimi kanali pomaga pri dovajanju mazalnega sredstva bližje območju oblikovanja navoja. To je pomembno predvsem pri oblikovanju navojev, saj trenje med orodjem in materialom neposredno vpliva na obremenitev orodja, kakovost profila in stabilnost procesa. VHM osnova zagotavlja visoko togost orodja, AlCrN prevleka pa podpira obstojnost površine pri obdelavi v ustreznih pogojih.

Ključne prednosti

- Oblikovanje navoja brez odrezkov – primerno za materiale, ki omogočajo plastično preoblikovanje navoja.
- VHM izvedba – karbidna izvedba zagotavlja visoko togost orodja pri stabilnem vpetju.
- Oljni kanali – izvedba podpira boljše mazanje območja oblikovanja pri uporabi zunanjega hlajenja oziroma mazanja.

Tehnični podatki

Model / skupina: T190_6HXC1.
Dobavitelj: ACHTECK.
Tip orodja: strojni navojni oblikovalec / formirnik.
Standard navoja: DIN 13.
Vrsta navoja: metrični ISO navoj in metrični fini navoj, glede na priložene oznake M DIN 13 in MF DIN 13.
Izvedba: oblika C.
Material orodja: VHM.
Prevleka: AlCrN.
Toleranca: 6HX.
Hlajenje: zunanje hlajenje.
Dodatna izvedba: z oljnimi kanali za podporo mazanja območja oblikovanja.
Priporočena globina: do približno 3 × DN, glede na priložene podatke.
Uporaba: strojno oblikovanje notranjih metričnih navojev brez nastajanja odrezkov.
Obdelovalni materiali: materiali skupin P, M in K, glede na označbe v priloženih podatkih.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Pri izbiri VHM navojnega oblikovalca DIN 13/C je pomembno preveriti, ali je material obdelovanca primeren za oblikovanje navoja. Za razliko od klasičnega navojnega svedra oblikovalec ne odstranjuje materiala, zato mora biti material dovolj duktilen, predvrtina pa mora biti izbrana posebej za postopek oblikovanja navoja.

Za kakovosten rezultat uporabite stabilno vpetje, pravilno predvrtino za oblikovanje navoja in ustrezno hladilno-mazalno sredstvo. Pri izvedbi z oljnimi kanali je pomembno, da je mazanje pravilno usmerjeno in zadostno za celotno območje oblikovanja. Pravilna priprava izvrtine in nadzor mazanja sta pomembna za ponovljivo obliko profila in zmanjšanje obremenitve orodja.

TD	M10, M12, M14, M16, M18, M5, M6, M8
P	1.5, 1, 2, 0.8, 1.25
Dolžina rezalnega uvoda	2.5P
LF	100, 90, 110, 70, 80
Navoj mm	15, 20, 16, 10, 12
LU	39, 65, 71, 70, 66, 16, 30, 35, 80
DCON	10, 7, 9, 11, 12, 14, 6, 8
K mm	8, 5.5, 7, 9, 11, 4.9, 6.2
Z	7, 8, 5, 6
Izvrtine premer mm	9.30, 9.55, 11.30, 13.30, 15.10, 17.30, 4.65, 5.55, 7.40, 7.55
Vrsta navoja	M
Tolerančni razred	6HX
Prevleka	AlCrN
ISO oznaka materiala	P, M, K
Znamka	Achteck
Material	VHM
Hlajenje	Zunanje

Izberite različico

Išči:

LF:

DCON:

TD:

LU:

K mm:

Navoj mm:

Izvrtine premer mm:

ISO oznaka materiala:

Šifra	Naziv	LF	P	DCON	TD	LU	K mm	Navoj mm	Izvrtine premer mm	ISO oznaka materiala	Z	Cena	V košarico
80131199	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=80mm/10mm T190-M6-6HXC1-AC	80	1	6	M6	30	4.9	10	5.55	P, M, K	5	Redna cena: 126,70 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131200	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=90mm/12mm T190-M8-6HXC1-AC	90	1.25	8	M8	35	6.2	12	7.40	P, M, K	6	Redna cena: 165,89 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131201	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=100mm/15mm T190-M10-6HXC1-	100	1.5	10	M10	39	8	15	9.30	P, M, K	7	Redna cena: 218,74 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80131202	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=100mm/15mm T190-M12X1.5-6H	100	1.5	9	M12	71	7	15	11.30	P, M, K	8	Redna cena: 283,52 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80135831	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=70mm/16mm T190-M5-6HXC1-AC	70	0.8	6	M5	16	4.9	16	4.65	P, M, K	5	Redna cena: 123,03 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80135832	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=90mm/12mm T190-M8X1-6HXC1-	90	1	6	M8	65	4.9	12	7.55	P, M, K	6	Redna cena: 165,89 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80135833	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=90mm/15mm T190-M10X1-6HXC1	90	1	7	M10	65	5.5	15	9.55	P, M, K	7	Redna cena: 218,74 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80135834	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=100mm/15mm T190-M14X1.5-6H	100	1.5	11	M14	70	9	15	13.30	P, M, K	8	Redna cena: 337,70 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80135835	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=110mm/20mm T190-M16-6HXC1-	110	2	12	M16	66	9	20	15.10	P, M, K	8	Redna cena: 446,06 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80135836	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=110mm/15mm T190-M18X1.5-6H	110	1.5	14	M18	66	11	15	17.30	P, M, K	8	Redna cena: 553,23 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
