Sveder nav.strojni - oblikovalec DIN376/C 6HX HSS-E TIN

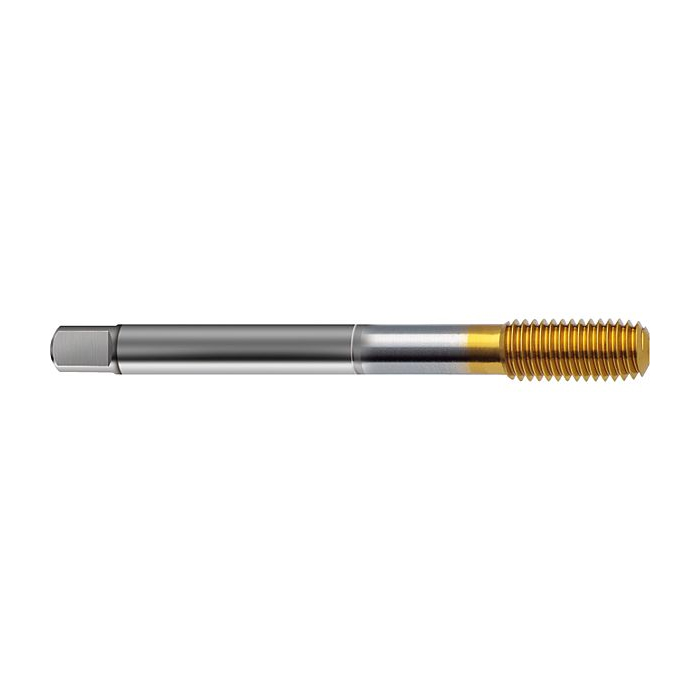

Strojni navojni oblikovalec DIN 376/C HSS-E TiN, R.STOCK – za metrične ISO navoje večjih globin

Strojni navojni oblikovalec DIN 376/C HSS-E TiN dobavitelja R.STOCK je namenjen izdelavi metričnih ISO navojev z oblikovanjem materiala, brez nastajanja odrezkov. Izvedba je primerna za prebojne in slepe navoje ter za večje globine navojev, kjer so pomembni stabilen proces, ustrezno mazanje in pravilno pripravljena predvrtina.

Blagovna znamka in šifra izdelka

Blagovna znamka / dobavitelj: R.STOCK.
Model / skupina izdelkov: 63123.
Izvedba: strojni navojni oblikovalec DIN 376/C HSS-E TiN za metrične ISO navoje večjih globin.

Opis skupine in uporaba

Pri oblikovanju navojev se navoj ne izdela z odrezovanjem, temveč s plastično deformacijo materiala. To pomeni, da pri postopku ne nastajajo odrezki, zato je izvedba uporabna tam, kjer je pomembna čista obdelava, manj težav z odrezki in ponovljiva izdelava notranjih navojev.

Strojni navojni oblikovalec DIN 376/C HSS-E TiN je namenjen za metrične ISO navoje v prebojnih in slepih luknjah. Glede na priložene podatke je primeren za večje globine navojev in univerzalno uporabo. Uporablja se lahko pri jeklenih materialih do približno 1000 N/mm², nerjavnih oziroma kislinsko odpornih jeklih ter žilavih dolgoodreznih materialih. Pri izbiri ustrezne različice preverite predvsem nazivno dimenzijo navoja, toleranco, material obdelovanca, globino navoja, mazanje in priporočeno predvrtino za oblikovanje navoja.

Ključne prednosti

- Oblikovanje navojev brez odrezkov – postopek zmanjša težave z odrezki in omogoča čistejše delovne pogoje.
- Za večje globine navojev – izvedba je namenjena prebojnim in slepim navojem, tudi pri večjih globinah.
- TiN prevleka – prevleka je namenjena boljši odpornosti proti obrabi pri ustreznih pogojih uporabe.

Tehnični podatki

Model / skupina: 63123.
Dobavitelj: R.STOCK.
Tip orodja: strojni navojni oblikovalec oziroma formirnik navojev.
Standard: DIN 376.
Oblika: oblika C.
Material orodja: HSS-E.
Površina / prevleka: TiN.
Vrsta navoja: metrični ISO navoj.
Toleranca: 6HX.
Vrsta luknje: prebojne in slepe luknje oziroma prebojni in osnovni navoji.
Globina navoja: primerno za večje globine navojev, glede na priložene podatke.
Postopek izdelave navoja: oblikovanje navoja brez odrezovanja.
Smer: desna smer.
Uporaba: strojna izdelava notranjih metričnih ISO navojev.
Obdelovalni materiali: jekleni materiali do približno 1000 N/mm², nerjavna oziroma kislinsko odporna jekla ter žilavi dolgoodrezni materiali, glede na priložene podatke.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri strojnega navojnega oblikovalca DIN 376/C HSS-E TiN je, da preverite, ali je material obdelovanca primeren za oblikovanje navojev. Postopek je primeren predvsem za materiale z zadostno plastičnostjo, kjer se navoj lahko oblikuje brez odrezovanja. Pri krhkih materialih ali materialih, ki niso primerni za deformacijsko oblikovanje, je praviloma treba uporabiti navojni sveder za rezanje navojev.

Pri uporabi je posebej pomembna pravilna predvrtina, saj se pri oblikovanju navoja material preoblikuje in ne odstranjuje. Premajhna ali prevelika predvrtina lahko vpliva na kakovost navoja, obremenitev orodja in življenjsko dobo oblikovalca. Zagotoviti je treba tudi stabilno vpetje, ustrezno mazanje in priporočene obdelovalne pogoje glede na material ter zahtevano globino navoja.
