Sveder nav.strojni VHM DIN371 TICN

Sveder nav.strojni VHM DIN371 TICN

Skupna šifra: 63010
Skupna dolžina:
Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos
Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

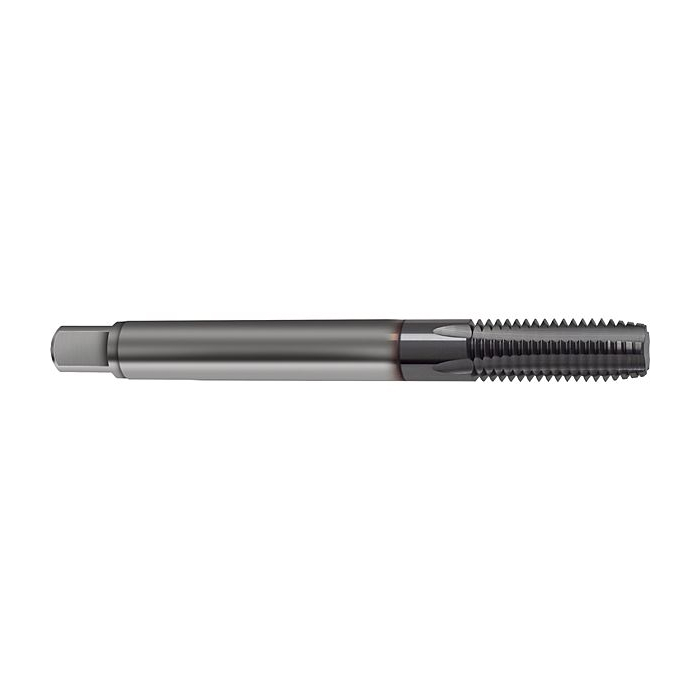

Strojni navojni sveder DIN 371 VHM TiCN, R.STOCK – za metrične ISO navoje v kaljenih jeklih

Strojni navojni sveder DIN 371 VHM TiCN dobavitelja R.STOCK je namenjen izdelavi metričnih ISO navojev v zahtevnejših materialih, predvsem v kaljenih jeklih trdote približno 54 do 62 HRC. Izvedba iz VHM karbidne trdine s TiCN prevleko je primerna za strojno navojno obdelavo, kjer so pomembni togost orodja, stabilno vpetje in pravilno izbrani rezalni pogoji.

Blagovna znamka in šifra izdelka

Blagovna znamka / dobavitelj: R.STOCK.
Model / skupina izdelkov: 63010.
Izvedba: strojni navojni sveder DIN 371 VHM TiCN za metrične ISO navoje v kaljenih jeklih.

Opis skupine in uporaba

Pri izdelavi metričnih ISO navojev v kaljenih jeklih je pomembno, da navojni sveder izberete glede na trdoto materiala, globino navoja, vrsto luknje, stabilnost stroja in zahtevano toleranco navoja. Pri materialih z višjo trdoto lahko neustrezna izbira orodja ali rezalnih pogojev hitro vpliva na obrabo, kakovost navoja in tveganje za poškodbo orodja.

Izvedba DIN 371 VHM TiCN je namenjena za prebojne in slepe navoje z globino navoja do približno 1 × D, glede na priložene podatke. Zaradi karbidne trdine in TiCN prevleke je primerna predvsem za strojno izdelavo notranjih metričnih ISO navojev v kaljenih jeklih, kjer je pomembna togost sistema in natančno voden proces obdelave.

Ključne prednosti

- Za kaljena jekla – izvedba je namenjena obdelavi kaljenih jekel trdote približno 54 do 62 HRC.
- VHM karbidna trdina – tog material orodja je primeren za zahtevnejšo strojno navojno obdelavo v stabilnih pogojih.
- TiCN prevleka – prevleka je namenjena izboljšani odpornosti proti obrabi pri obdelavi zahtevnejših materialov.

Tehnični podatki

Model / skupina: 63010.
Dobavitelj: R.STOCK.
Tip orodja: strojni navojni sveder.
Standard: DIN 371.
Material orodja: VHM / karbidna trdina.
Površina / prevleka: TiCN.
Vrsta navoja: metrični ISO navoj.
Toleranca: ISO 2 / 6H, glede na priložene podatke.
Izvedba: oblika D, glede na priložene podatke.
Vrsta luknje: prebojni in slepi navoji.
Največja priporočena globina navoja: do približno 1 × D.
Smer reza: desna smer reza.
Uporaba: strojna izdelava notranjih metričnih ISO navojev.
Obdelovalni materiali: kaljena jekla približno 54 do 62 HRC, glede na priložene podatke.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri strojnega navojnega svedra DIN 371 VHM TiCN je, da izvedbo uskladite s trdoto materiala, globino navoja in stabilnostjo obdelovalnega procesa. Ta izvedba je namenjena predvsem za kaljena jekla, zato so pravilna predvrtina, stabilno vpetje in ustrezno vodenje orodja ključni za zanesljivo izdelavo navoja.

Pri uporabi preverite priporočene rezalne pogoje, ustrezno hlajenje oziroma mazanje ter togost stroja in vpetja. Pri obdelavi kaljenih materialov je treba posebej spremljati obrabo rezalnega roba, saj pravočasna menjava orodja zmanjša tveganje za lom navojnega svedra, poškodbo navoja in zastoje v proizvodnji.

Zaloga DA
Znamka Stock
Vrsta navoja M
Tolerančni razred ISO2/6H
ISO oznaka materiala H
Standard DIN 371
Smer rezanja rechts
Zunanji premer 6.060, 8.070, 10.070, 3.040, 4.050, 5.060, 12.080
Premer izvrtine vrtanja 5.10, 6.90, 8.60, 2.60, 3.40, 4.30, 10.40
Premer vpetja orodja 6.000, 8.000, 10.000, 3.500, 4.500, 12.000
Število rezil 4, 5, 3
Notranje hlajenje ohne
Skupna dolžina 80.000, 90.000, 100.000, 56.000, 63.000, 70.000, 110.000
Dolžina previsa 59.000, 68.000, 77.000, 37.000, 43.000, 50.000, 67.000
Dolžina rezila 26.000, 31.000, 35.000, 14.000, 19.000, 24.000, 45.000
Uporabna dolžina rezila 20.000, 24.000, 12.000, 14.000, 17.000, 28.000

Izberite različico

Premer vpetja orodja:
Število rezil:
Skupna dolžina:
Dolžina rezila:
Uporabna dolžina rezila:
Zunanji premer:
Premer izvrtine vrtanja:
Dolžina previsa:
Slika Šifra Naziv Premer vpetja orodja Število rezil Skupna dolžina Dolžina rezila Uporabna dolžina rezila Zunanji premer Premer izvrtine vrtanja Dolžina previsa Cena V košarico
SVEDER NAV STROJNI VHM DIN371 M10 TICN
63010 10,0 SVEDER NAV STROJNI VHM DIN371 M10 TICN 10.000 5 100.000 35.000 24.000 10.070 8.60 77.000
Redna cena: 239,64 € brez DDV
Na zalogi
SVEDER NAV. STROJNI VHM DIN371 M12 TICN
63010 12,0 SVEDER NAV. STROJNI VHM DIN371 M12 TICN 12.000 5 110.000 45.000 28.000 12.080 10.40 67.000
Redna cena: 286,86 € brez DDV
Na zalogi
SVEDER NAV STROJNI VHM DIN371 M3 TICN
63010 3,0 SVEDER NAV STROJNI VHM DIN371 M3 TICN 3.500 3 56.000 14.000 12.000 3.040 2.60 37.000
Redna cena: 189,70 € brez DDV
Zaloga pri dobavitelju
SVEDER NAV.STROJNI VHM DIN371 M4 TICN
63010 4,0 SVEDER NAV.STROJNI VHM DIN371 M4 TICN 4.500 4 63.000 19.000 14.000 4.050 3.40 43.000
Redna cena: 179,97 € brez DDV
Zaloga pri dobavitelju
SVEDER NAV.STROJNI VHM DIN371 M5 TICN
63010 5,0 SVEDER NAV.STROJNI VHM DIN371 M5 TICN 6.000 4 70.000 24.000 17.000 5.060 4.30 50.000
Redna cena: 144,17 € brez DDV
Zaloga pri dobavitelju
SVEDER NAV.STROJNI VHM DIN371 M6 TICN
63010 6,0 SVEDER NAV.STROJNI VHM DIN371 M6 TICN 6.000 4 80.000 26.000 20.000 6.060 5.10 59.000
Redna cena: 174,23 € brez DDV
Na zalogi
SVEDER NAV STROJNI VHM DIN371 M8 TICN
63010 8,0 SVEDER NAV STROJNI VHM DIN371 M8 TICN 8.000 5 90.000 31.000 20.000 8.070 6.90 68.000
Redna cena: 222,08 € brez DDV
Na zalogi
