Proizvajalec: Slika za proizvajalca PRETEC

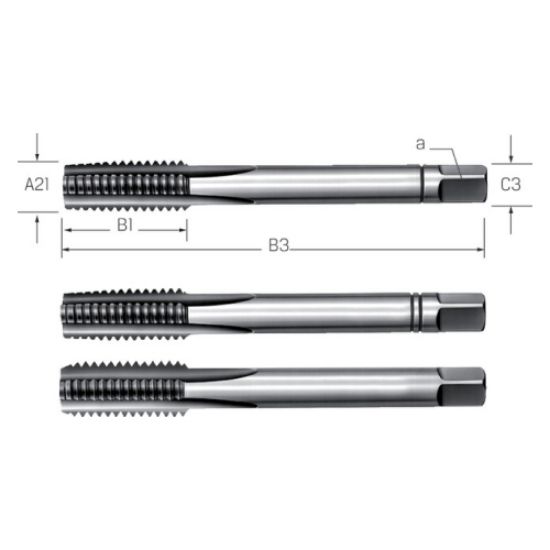

Sveder navojni ročni DIN352 HSS - levi (1gar.=3Kos) 130140

Skupna šifra: 130140

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Bočni kot	Standard navojnega svedra	Področje uporabe (obdelovani material)	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka	Vrsta navoja	Smer rezanja
60	DIN 352	P (Stahl - Stahlgusss)	H6	M3	0.5	9.00	40	3.5	2.50	2.7	2.7	PRETEC	M	links

Bočni kot	Standard navojnega svedra	Področje uporabe (obdelovani material)	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka	Vrsta navoja	Smer rezanja
60	DIN 352	P (Stahl - Stahlgusss)	H6	M4	0.7	12.00	45	4.5	3.30	3.4	3.4	PRETEC	M	links

Bočni kot	Standard navojnega svedra	Področje uporabe (obdelovani material)	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka	Vrsta navoja	Smer rezanja
60	DIN 352	P (Stahl - Stahlgusss)	H6	M5	0.8	13.00	50	6	4.20	4.9	4.9	PRETEC	M	links

Bočni kot	Standard navojnega svedra	Področje uporabe (obdelovani material)	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka	Vrsta navoja	Smer rezanja
60	DIN 352	P (Stahl - Stahlgusss)	H6	M6	1	15.00	56	6	5.00	4.9	4.9	PRETEC	M	links

Bočni kot	Standard navojnega svedra	Področje uporabe (obdelovani material)	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka	Vrsta navoja	Smer rezanja
60	DIN 352	P (Stahl - Stahlgusss)	H6	M8	1.25	18.00	63	6	6.80	4.9	4.9	PRETEC	M	links

Bočni kot	Standard navojnega svedra	Področje uporabe (obdelovani material)	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka	Vrsta navoja	Smer rezanja
60	DIN 352	P (Stahl - Stahlgusss)	H6	M10	1.5	20.00	70	7	8.50	5.5	5.5	PRETEC	M	links

Bočni kot	Standard navojnega svedra	Področje uporabe (obdelovani material)	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka	Vrsta navoja	Smer rezanja
60	DIN 352	P (Stahl - Stahlgusss)	H6	M12	1.75	23.00	75	9	10.20	7	7	PRETEC	M	links

Bočni kot	Standard navojnega svedra	Področje uporabe (obdelovani material)	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka	Vrsta navoja	Smer rezanja
60	DIN 352	P (Stahl - Stahlgusss)	H6	M14	2	25.00	80	11	12.00	9	9	PRETEC	M	links

Bočni kot	Standard navojnega svedra	Področje uporabe (obdelovani material)	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka	Vrsta navoja	Smer rezanja
60	DIN 352	P (Stahl - Stahlgusss)	H6	M16	2	25.00	80	12	14.00	9	9	PRETEC	M	links

Bočni kot	Standard navojnega svedra	Področje uporabe (obdelovani material)	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka	Vrsta navoja	Smer rezanja
60	DIN 352	P (Stahl - Stahlgusss)	H6	M20	2.5	30.00	95	16	17.50	12	12	PRETEC	M	links

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Levi ročni navojni sveder DIN 352 HSS v 3-delni garnituri, PRECITOOL – za metrične notranje navoje

Levi ročni navojni sveder DIN 352 HSS v 3-delni garnituri dobavitelja PRECITOOL je namenjen ročni izdelavi levih metričnih notranjih navojev. Garnitura je sestavljena iz predreznika, srednjega svedra in končnika, zato omogoča postopno vrezovanje navoja z boljšim nadzorom nad obremenitvijo orodja.

Blagovna znamka in šifra izdelka

Blagovna znamka: PRETEC.
Dobavitelj: PRECITOOL.
Model / skupina izdelkov: 130140.
Izvedba: levi ročni navojni sveder DIN 352 HSS v 3-delni garnituri za metrične ISO navoje.

Opis skupine in uporaba

Pri izdelavi levih metričnih notranjih navojev je pomembno, da se uporabi pravilna smer rezanja, ustrezna predvrtina, primerno rezalno olje in poravnano vodenje orodja. Levi navoji se uporabljajo pri sklopih, kjer bi se običajen desni navoj zaradi smeri vrtenja, vibracij ali obremenitve lahko odvijal.

Izvedba 130140 je 3-delna garnitura, sestavljena iz predreznika, srednjega svedra in končnika. Navojni profil je brušen iz polnega materiala, bok navoja pa je brušen in razbremenjen. Garnitura je namenjena metričnim navojem po DIN 13, s toleranco 6H, za osnovne in prebojne navoje.

Ključne prednosti

- Leva smer rezanja – primerna za izdelavo levih metričnih notranjih navojev.
- 3-delna garnitura – predreznik, srednji sveder in končnik omogočajo postopno izdelavo navoja.
- Za ročno delo – uporabna izbira za montažo, vzdrževanje, servisna popravila in izdelavo posameznih navojev.

Tehnični podatki

Model / skupina: 130140.
Blagovna znamka: PRETEC.
Dobavitelj: PRECITOOL.
Tip orodja: ročni navojni sveder v 3-delni garnituri.
Standard: DIN 352.
Standard navoja: DIN 13.
Vrsta navoja: metrični ISO navoj.
Profil navoja: metrični profil 60°.
Material orodja: HSS.
Površina / prevleka: neprevlečena izvedba.
Toleranca: 6H.
Smer rezanja: leva smer rezanja.
Sestava garniture: predreznik, srednji sveder in končnik.
Narez: predreznik 6–8 hodov, oblika A; srednji sveder 3–5 hodov, oblika D; končnik 2–3 hodi, oblika C.
Vrsta luknje: osnovni in prebojni navoji.
Uporaba: ročna izdelava levih notranjih metričnih navojev.
Obdelovalni materiali: jekla do približno 850 N/mm², litine do približno 150 HB, aluminij in baker, glede na priložene podatke.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri levega ročnega navojnega svedra DIN 352 HSS v 3-delni garnituri je, da izberete pravilno dimenzijo navoja, ustrezno predvrtino in upoštevate levo smer rezanja. Pri levih navojih je pravilna smer vrtenja ključna, saj napačna uporaba lahko poškoduje navojni sveder, izvrtino ali že izdelan profil navoja.

Pri uporabi je priporočljivo delati postopno: najprej s predreznikom, nato s srednjim svedrom in na koncu s končnikom. Med delom uporabite primerno rezalno olje in redno prekinjajte rez z rahlim povratnim zasukom, da zmanjšate obremenitev orodja in izboljšate kakovost profila. Pravilna uporaba zmanjša tveganje za lom navojnega svedra, poškodbo navoja ali slabšo ponovljivost pri ročnem delu.

Bočni kot	60
Standard navojnega svedra	DIN 352
Področje uporabe (obdelovani material)	P (Stahl - Stahlgusss)
Tolerančno območje	H6
[A21] Nazivni premer metričnega navoja	M3, M4, M5, M6, M8, M10, M12, M14, M16, M20
[A3] Korak navoja v mm	0.5, 0.7, 0.8, 1, 1.25, 1.5, 1.75, 2, 2.5
Dolžina rezalnega dela navoja v mm	9.00, 12.00, 13.00, 15.00, 18.00, 20.00, 23.00, 25.00, 30.00
[B3/B4/B5] Skupna dolžina v mm	40, 45, 50, 56, 63, 70, 75, 80, 95
[C3] Premer vpenjala v mm	3.5, 4.5, 6, 7, 9, 11, 12, 16
Premer vrtanja za navoj v mm	2.50, 3.30, 4.20, 5.00, 6.80, 8.50, 10.20, 12.00, 14.00, 17.50
Vpenjalni kvadrat nav. svedra (a)	2.7, 3.4, 4.9, 5.5, 7, 9, 12
Vpenjalni kvadrat nav. svedra (a) v mm	2.7, 3.4, 4.9, 5.5, 7, 9, 12
Znamka	PRETEC
Vrsta navoja	M
Smer rezanja	links

Izberite različico

Išči:

[B3/B4/B5] Skupna dolžina v mm:

[C3] Premer vpenjala v mm:

[A21] Nazivni premer metričnega navoja:

[A3] Korak navoja v mm:

Dolžina rezalnega dela navoja v mm:

Premer vrtanja za navoj v mm:

Vpenjalni kvadrat nav. svedra (a):

Vpenjalni kvadrat nav. svedra (a) v mm:

Šifra	Naziv	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Cena	V košarico
130140 M10	SVEDER NAV.ROČNI DIN352 M10 HSS - levi (1Gar=3Kos) / L=70mm	70	7	M10	1.5	20.00	8.50	5.5	5.5	Redna cena: 24,42 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
130140 M12	SVEDER NAV.ROČNI DIN352 M12 HSS - levi (1Gar=3Kos) / L=75mm	75	9	M12	1.75	23.00	10.20	7	7	Redna cena: 31,56 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
130140 M14	SVEDER NAV.ROČNI DIN352 M14 HSS - levi (1Gar=3Kos) / L=80mm	80	11	M14	2	25.00	12.00	9	9	Redna cena: 40,00 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
130140 M16	SVEDER NAV.ROČNI DIN352 M16 HSS - levi (1Gar=3Kos) / L=80mm	80	12	M16	2	25.00	14.00	9	9	Redna cena: 48,09 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
130140 M20	SVEDER NAV.ROČNI DIN352 M20 HSS - levi (1Gar=3Kos) / L=95mm	95	16	M20	2.5	30.00	17.50	12	12	Redna cena: 77,54 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
130140 M3	SVEDER NAV.ROČNI DIN352 M3 HSS - levi (1Gar=3Kos) / L=40mm	40	3.5	M3	0.5	9.00	2.50	2.7	2.7	Redna cena: 16,10 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
130140 M4	SVEDER NAV.ROČNI DIN352 M4 HSS - levi (1Gar=3Kos) / L=45mm	45	4.5	M4	0.7	12.00	3.30	3.4	3.4	Redna cena: 16,10 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
130140 M5	SVEDER NAV.ROČNI DIN352 M5 HSS - levi (1Gar=3Kos) / L=50mm	50	6	M5	0.8	13.00	4.20	4.9	4.9	Redna cena: 16,53 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
130140 M6	SVEDER NAV.ROČNI DIN352 M6 HSS - levi (1Gar=3Kos) / L=56mm	56	6	M6	1	15.00	5.00	4.9	4.9	Redna cena: 17,32 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
130140 M8	SVEDER NAV.ROČNI DIN352 M8 HSS - levi (1Gar=3Kos) / L=63mm	63	6	M8	1.25	18.00	6.80	4.9	4.9	Redna cena: 19,22 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
