Sveder nav.strojni DIN371 RAVNI HSS-E/črn obroč

Skupna šifra: 73131

Zunanji premer:

Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	N	DIN 371	rechts	3.040	2.50	3.500	3	ohne	56.000	37.000	14.000	18.000

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	N	DIN 371	rechts	4.050	3.30	4.500	3	ohne	63.000	43.000	17.000	21.000

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	N	DIN 371	rechts	2.040	1.60	2.800	3	ohne	45.000	26.000	11.500	13.500

Zaloga	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
DA	5.060	4.20	6.000	3	ohne	70.000	50.000	21.000	25.000	Stock	M	ISO2/6H	N	DIN 371	rechts

Zaloga	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
DA	6.060	5.00	6.000	3	ohne	80.000	59.000	26.000	30.000	Stock	M	ISO2/6H	N	DIN 371	rechts

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	N	DIN 371	rechts	8.070	6.80	8.000	3	ohne	90.000	68.000	31.000	35.000

Zaloga	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
DA	10.070	8.50	10.000	3	ohne	100.000	77.000	35.000	39.000	Stock	M	ISO2/6H	N	DIN 371	rechts

Zaloga	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
DA	2.540	2.05	2.800	3	ohne	50.000	31.000	12.500	14.500	Stock	M	ISO2/6H	N	DIN 371	rechts

Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
2.340	1.90	2.800	3	ohne	45.000	26.000	12.500	14.500	Stock	M	ISO2/6H	N	DIN 371	rechts

Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
2.640	2.15	2.800	3	ohne	50.000	31.000	12.500	14.500	Stock	M	ISO2/6H	N	DIN 371	rechts

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	N	DIN 371	rechts	3.540	2.90	4.000	3	ohne	56.000	37.000	16.000	20.000

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

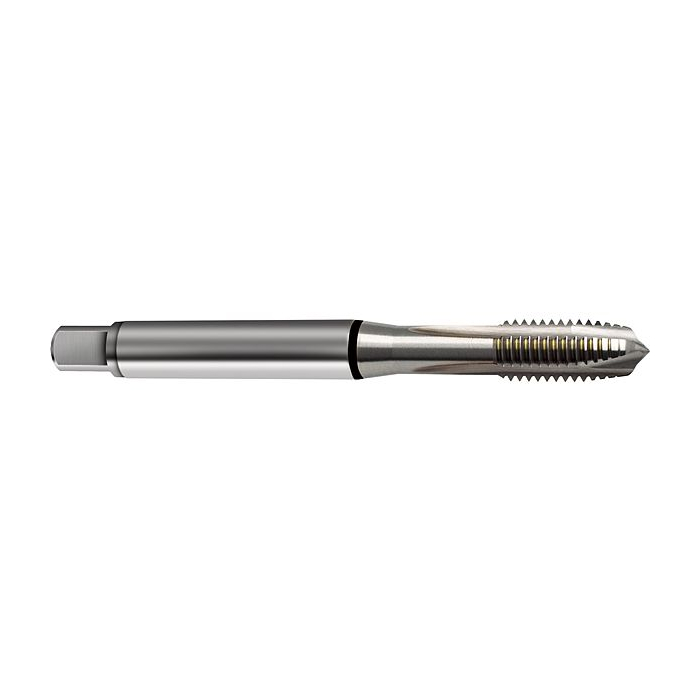

Strojni navojni sveder DIN 371/B HSS-E, R.STOCK – za metrične ISO navoje v prebojnih luknjah

Strojni navojni sveder DIN 371/B HSS-E dobavitelja R.STOCK je namenjen izdelavi metričnih ISO navojev, predvsem v prebojnih luknjah. Izvedba oblike B z ravnimi utori in odrezovalnim nastavkom omogoča odvajanje odrezkov naprej v smeri pomika, zato je primerna za uporabo tam, kjer je pri navojni obdelavi pomembno nadzorovano odstranjevanje odrezkov skozi izvrtino.

Blagovna znamka in šifra izdelka

Blagovna znamka / dobavitelj: R.STOCK.
Model / skupina izdelkov: 73131.
Izvedba: strojni navojni sveder DIN 371/B HSS-E za metrične ISO navoje v prebojnih luknjah.

Opis skupine in uporaba

Pri izdelavi metričnih ISO navojev je pomembno, da navojni sveder izberete glede na vrsto luknje, material obdelovanca, način odvajanja odrezkov in zahtevano toleranco navoja. Pri prebojnih luknjah je prednost izvedbe oblike B v tem, da odrezke potiska naprej skozi izvrtino, kar pomaga zmanjšati zadrževanje odrezkov v območju rezanja.

Izvedba DIN 371/B HSS-E je namenjena strojni izdelavi notranjih metričnih ISO navojev v prebojnih luknjah. Glede na priložene podatke je primerna za mehke in dolgoodrezne materiale, kot so aluminij, aluminijeve zlitine in neželezne kovine. Pri izbiri ustrezne različice preverite predvsem nazivno dimenzijo navoja, premer vpetja, material obdelovanca, globino navoja in priporočene rezalne pogoje.

Ključne prednosti

- Za prebojne luknje – oblika B z odrezovalnim nastavkom pomaga usmerjati odrezke naprej skozi izvrtino.
- Za mehke in dolgoodrezne materiale – primerna izbira za materiale, kot so aluminij, aluminijeve zlitine in neželezne kovine.
- Za metrične ISO navoje – izvedba je namenjena strojni izdelavi notranjih metričnih navojev po standardu DIN 371.

Tehnični podatki

Model / skupina: 73131.
Dobavitelj: R.STOCK.
Tip orodja: strojni navojni sveder.
Standard: DIN 371.
Oblika: oblika B z ravnimi utori in odrezovalnim nastavkom.
Geometrija: W, za mehke in dolgoodrezne materiale, glede na priložene podatke.
Material orodja: HSS-E.
Površina / prevleka: neprevlečena izvedba.
Oznaka izvedbe: črn obroč.
Vrsta navoja: metrični ISO navoj.
Toleranca: ISO 2 / 6H, glede na priložene podatke.
Vrsta luknje: prebojna luknja oziroma prebojni navoj.
Smer reza: desna smer reza.
Odvajanje odrezkov: naprej v smeri pomika.
Uporaba: strojna izdelava notranjih metričnih ISO navojev.
Obdelovalni materiali: mehki in dolgoodrezni materiali, kot so aluminij, aluminijeve zlitine in neželezne kovine.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri strojnega navojnega svedra DIN 371/B HSS-E je, da izvedbo uskladite z vrsto luknje in materialom obdelovanca. Ta izvedba je primerna predvsem za prebojne luknje, kjer lahko odrezki potujejo naprej skozi izvrtino. Za slepe luknje je praviloma primernejša izvedba z zavitimi utori, ki odrezke odvaja nazaj v smeri stebla.

Pri uporabi preverite pravilno predvrtino, stabilno vpetje, ustrezno rezalno olje ali emulzijo ter priporočene rezalne pogoje glede na material obdelovanca. Pri aluminiju, aluminijevih zlitinah in neželeznih kovinah je pomembno nadzorovati nastajanje odrezkov in preprečevati nabiranje materiala na rezalnem robu, saj to vpliva na kakovost navoja, življenjsko dobo orodja in stabilnost procesa.

Zaloga	DA
Zunanji premer	3.040, 4.050, 2.040, 5.060, 6.060, 8.070, 10.070, 2.540, 2.340, 2.640, 3.540
Premer izvrtine vrtanja	2.50, 3.30, 1.60, 4.20, 5.00, 6.80, 8.50, 2.05, 1.90, 2.15, 2.90
Premer vpetja orodja	3.500, 4.500, 2.800, 6.000, 8.000, 10.000, 4.000
Število rezil	3
Notranje hlajenje	ohne
Skupna dolžina	56.000, 63.000, 45.000, 70.000, 80.000, 90.000, 100.000, 50.000
Dolžina previsa	37.000, 43.000, 26.000, 50.000, 59.000, 68.000, 77.000, 31.000
Dolžina rezila	14.000, 17.000, 11.500, 21.000, 26.000, 31.000, 35.000, 12.500, 16.000
Uporabna dolžina rezila	18.000, 21.000, 13.500, 25.000, 30.000, 35.000, 39.000, 14.500, 20.000
Znamka	Stock
Vrsta navoja	M
Tolerančni razred	ISO2/6H
ISO oznaka materiala	N
Standard	DIN 371
Smer rezanja	rechts

Izberite različico

Išči:

Premer vpetja orodja:

Skupna dolžina:

Dolžina rezila:

Uporabna dolžina rezila:

Zunanji premer:

Premer izvrtine vrtanja:

Dolžina previsa:

Šifra	Naziv	Premer vpetja orodja	Skupna dolžina	Dolžina rezila	Uporabna dolžina rezila	Zunanji premer	Premer izvrtine vrtanja	Dolžina previsa	Cena	V košarico
73131 10,0	SVEDER NAV.STROJNI DIN371 M10 RAVNI HSS-E/ČRNI	10.000	100.000	35.000	39.000	10.070	8.50	77.000	Redna cena: 16,00 € brez DDV	Prijavite se za nakup Na zalogi
73131 2,0	SVEDER NAV.STROJNI DIN371 M2 RAVNI HSS-E/ČRNI	2.800	45.000	11.500	13.500	2.040	1.60	26.000	Redna cena: 10,51 € brez DDV	Prijavite se za nakup Na zalogi
73131 2,3	SVEDER NAV.STROJNI DIN371 M2,3 RAVNI HSS-E/ČRNI	2.800	45.000	12.500	14.500	2.340	1.90	26.000	Redna cena: 34,65 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73131 2,5	SVEDER NAV.STROJNI DIN371 M2,5 RAVNI HSS-E/ČRNI	2.800	50.000	12.500	14.500	2.540	2.05	31.000	Redna cena: 9,67 € brez DDV	Prijavite se za nakup Na zalogi
73131 2,6	SVEDER NAV.STROJNI DIN371 M2,6 RAVNI HSS-E/ČRNI	2.800	50.000	12.500	14.500	2.640	2.15	31.000	Redna cena: 33,47 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73131 3,0	SVEDER NAV.STROJNI DIN371 M3 RAVNI HSS-E/ČRNI	3.500	56.000	14.000	18.000	3.040	2.50	37.000	Redna cena: 10,51 € brez DDV	Prijavite se za nakup Na zalogi
73131 3,5	SVEDER NAV.STROJNI DIN371 M3,5 RAVNI HSS-E/ČRNI	4.000	56.000	16.000	20.000	3.540	2.90	37.000	Redna cena: 25,76 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73131 4,0	SVEDER NAV.STROJNI DIN371 M4 RAVNI HSS-E/ČRNI	4.500	63.000	17.000	21.000	4.050	3.30	43.000	Redna cena: 10,51 € brez DDV	Prijavite se za nakup Na zalogi
73131 5,0	SVEDER NAV.STROJNI DIN371 M5 RAVNI HSS-E/ČRNI	6.000	70.000	21.000	25.000	5.060	4.20	50.000	Redna cena: 11,37 € brez DDV	Prijavite se za nakup Na zalogi
73131 6,0	SVEDER NAV.STROJNI DIN371 M6 RAVNI HSS-E/ČRNI	6.000	80.000	26.000	30.000	6.060	5.00	59.000	Redna cena: 11,37 € brez DDV	Prijavite se za nakup Na zalogi
