Sveder nav.strojni DIN376/B HSS-E -PM - ravni

Sveder nav.strojni DIN376/B HSS-E -PM - ravni

Skupna šifra: 73643
Premer vpetja orodja:
Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos
Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

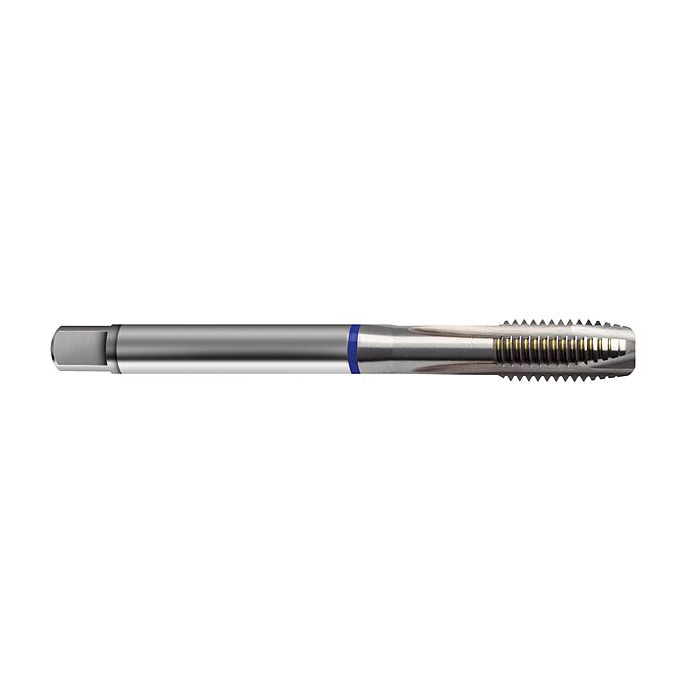

Strojni navojni sveder DIN 376/B HSS-E-PM, R.STOCK – za metrične ISO navoje v prebojnih luknjah

Strojni navojni sveder DIN 376/B HSS-E-PM dobavitelja R.STOCK je namenjen izdelavi metričnih ISO navojev, predvsem v prebojnih luknjah. Izvedba oblike B z ravnimi utori in odrezovalnim nastavkom omogoča odvajanje odrezkov naprej v smeri pomika, zato je primerna za uporabo tam, kjer je pri navojni obdelavi pomembno nadzorovano odstranjevanje odrezkov skozi izvrtino.

Blagovna znamka in šifra izdelka

Blagovna znamka / dobavitelj: R.STOCK.
Model / skupina izdelkov: 73643.
Izvedba: strojni navojni sveder DIN 376/B HSS-E-PM za metrične ISO navoje v prebojnih luknjah.

Opis skupine in uporaba

Pri izdelavi metričnih ISO navojev je pomembno, da navojni sveder izberete glede na vrsto luknje, material obdelovanca, način odvajanja odrezkov in zahtevano toleranco navoja. Pri prebojnih luknjah je prednost izvedbe oblike B v tem, da odrezke potiska naprej skozi izvrtino, kar pomaga zmanjšati zadrževanje odrezkov v območju rezanja.

Izvedba DIN 376/B HSS-E-PM je namenjena strojni izdelavi notranjih metričnih ISO navojev v prebojnih luknjah. Glede na priložene podatke je primerna za nerjavna oziroma kislinsko odporna jekla ter žilave dolgoodrezne materiale. Pri izbiri ustrezne različice preverite predvsem nazivno dimenzijo navoja, premer vpetja, material obdelovanca, globino navoja in priporočene rezalne pogoje.

Ključne prednosti

- Za prebojne luknje – oblika B z odrezovalnim nastavkom pomaga usmerjati odrezke naprej skozi izvrtino.
- Za nerjavna in žilava jekla – izvedba je namenjena obdelavi nerjavnih oziroma kislinsko odpornih jekel ter žilavih dolgoodreznih materialov.
- HSS-E-PM material – prašno metalurško jeklo je primerno za zahtevnejšo strojno navojno obdelavo v ustreznih pogojih uporabe.

Tehnični podatki

Model / skupina: 73643.
Dobavitelj: R.STOCK.
Tip orodja: strojni navojni sveder.
Standard: DIN 376.
Oblika: oblika B z ravnimi utori in odrezovalnim nastavkom.
Material orodja: HSS-E-PM.
Površina / prevleka: neprevlečena izvedba, glede na priložene podatke.
Oznaka izvedbe: modri obroč.
Vrsta navoja: metrični ISO navoj.
Toleranca: ISO 2 / 6H, glede na priložene podatke.
Vrsta luknje: prebojna luknja oziroma prebojni navoj.
Smer reza: desna smer reza.
Odvajanje odrezkov: naprej v smeri pomika.
Uporaba: strojna izdelava notranjih metričnih ISO navojev.
Obdelovalni materiali: nerjavna oziroma kislinsko odporna jekla ter žilavi dolgoodrezni materiali, glede na priložene podatke.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri strojnega navojnega svedra DIN 376/B HSS-E-PM je, da izvedbo uskladite z vrsto luknje, materialom obdelovanca in zahtevano toleranco navoja. Ta izvedba je primerna predvsem za prebojne luknje, kjer lahko odrezki potujejo naprej skozi izvrtino. Za slepe luknje je praviloma primernejša izvedba z zavitimi utori, ki odrezke odvaja nazaj v smeri stebla.

Pri uporabi preverite pravilno predvrtino, stabilno vpetje, ustrezno rezalno olje ali emulzijo ter priporočene rezalne pogoje glede na material obdelovanca. Pri nerjavnih in žilavih dolgoodreznih materialih je posebej pomembno nadzorovati odvajanje odrezkov, obremenitev orodja in stanje rezalnega roba, saj to vpliva na kakovost navoja, življenjsko dobo orodja in stabilnost procesa.

Zaloga DA
Zunanji premer 12.080, 14.090, 20.100, 16.090, 18.100
Premer izvrtine vrtanja 10.20, 12.00, 17.50, 14.00, 15.50
Premer vpetja orodja 9.000, 11.000, 16.000, 12.000, 14.000
Število rezil 4
Notranje hlajenje ohne
Skupna dolžina 110.000, 140.000, 125.000
Dolžina previsa 55.000, 58.000, 69.000, 59.000, 67.000
Dolžina rezila 45.000, 49.000, 58.000, 50.000
Uporabna dolžina rezila 49.000, 53.000, 62.000, 54.000
Znamka Stock
Vrsta navoja M
Tolerančni razred ISO2/6H
ISO oznaka materiala S (delno primerno), N (delno primerno), M
Standard DIN 376
Smer rezanja rechts

Izberite različico

Premer vpetja orodja:
Skupna dolžina:
Dolžina rezila:
Uporabna dolžina rezila:
Zunanji premer:
Premer izvrtine vrtanja:
Dolžina previsa:
ISO oznaka materiala:
Slika Šifra Naziv Premer vpetja orodja Skupna dolžina Dolžina rezila Uporabna dolžina rezila Zunanji premer Premer izvrtine vrtanja Dolžina previsa ISO oznaka materiala Cena V košarico
SVEDER NAV.STROJNI DIN376/B M12 HSS-E -PM - ravni
73643 12,0 SVEDER NAV.STROJNI DIN376/B M12 HSS-E -PM - ravni 9.000 110.000 45.000 49.000 12.080 10.20 55.000 M, S (delno primerno), N (delno primerno)
Redna cena: 25,05 € brez DDV
Na zalogi
SVEDER NAV.STROJNI DIN376/B M14 HSS-E -PM - ravni
73643 14,0 SVEDER NAV.STROJNI DIN376/B M14 HSS-E -PM - ravni 11.000 110.000 49.000 53.000 14.090 12.00 58.000 S (delno primerno), M, N (delno primerno)
Redna cena: 32,67 € brez DDV
Zaloga pri dobavitelju
SVEDER NAV.STROJNI DIN376/B M16 HSS-E -PM - ravni
73643 16,0 SVEDER NAV.STROJNI DIN376/B M16 HSS-E -PM - ravni 12.000 110.000 50.000 54.000 16.090 14.00 59.000 M, N (delno primerno), S (delno primerno)
Redna cena: 32,67 € brez DDV
Zaloga pri dobavitelju
SVEDER NAV.STROJNI DIN376/B M18 HSS-E -PM - ravni
73643 18,0 SVEDER NAV.STROJNI DIN376/B M18 HSS-E -PM - ravni 14.000 125.000 58.000 62.000 18.100 15.50 67.000 S (delno primerno), M, N (delno primerno)
Redna cena: 46,96 € brez DDV
Zaloga pri dobavitelju
SVEDER NAV.STROJNI DIN376/B M20 HSS-E -PM - ravni
73643 20,0 SVEDER NAV.STROJNI DIN376/B M20 HSS-E -PM - ravni 16.000 140.000 58.000 62.000 20.100 17.50 69.000 M, N (delno primerno), S (delno primerno)
Redna cena: 50,68 € brez DDV
Zaloga pri dobavitelju
