Sveder nav.strojni DIN376C ZAVITI HSS-E-PM/moder obroč

Skupna šifra: 73665

Zunanji premer:

Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

SVEDER NAV.STR.DIN376C M12 ZAVITI HSS-E-PM/MODER STOCK

Šifra izdelka:73665 12,0

Specifikacije

Zaloga	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
DA	12.080	10.20	9.000	3	ohne	110.000	29.000	45.000	49.000	Stock	M	ISO2/6H	N (delno primerno), S (delno primerno), M	DIN 376	rechts

SVEDER NAV.STR.DIN376C M14 ZAVITI HSS-E-PM/MODER STOCK

Šifra izdelka:73665 14,0

Specifikacije

Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
14.090	12.00	11.000	3	ohne	110.000	58.000	49.000	53.000	Stock	M	ISO2/6H	S (delno primerno), M, N (delno primerno)	DIN 376	rechts

SVEDER NAV.STR.DIN376C M16 ZAVITI HSS-E-PM/MODER STOCK

Šifra izdelka:73665 16,0

Specifikacije

Zaloga	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
DA	16.090	14.00	12.000	4	ohne	110.000	59.000	50.000	54.000	Stock	M	ISO2/6H	M, S (delno primerno), N (delno primerno)	DIN 376	rechts

SVEDER NAV.STR.DIN376C M20 ZAVITI HSS-E-PM/MODER STOCK

Šifra izdelka:73665 20,0

Specifikacije

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	S (delno primerno), M, N (delno primerno)	DIN 376	rechts	20.100	17.50	16.000	4	ohne	140.000	69.000	58.000	62.000

SVEDER NAV.STR.DIN376C M24 ZAVITI HSS-E-PM/MODER STOCK

Šifra izdelka:73665 24,0

Specifikacije

Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
24.110	21.00	18.000	4	ohne	160.000	81.000	69.000	73.000	Stock	M	ISO2/6H	N (delno primerno), S (delno primerno), M	DIN 376	rechts

SVEDER NAV.STR.DIN376C M18 ZAVITI HSS-E-PM/MODER STOCK

Šifra izdelka:73665 18,0

Specifikacije

Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
18.100	15.50	14.000	4	ohne	125.000	67.000	58.000	62.000	Stock	M	ISO2/6H	M, N (delno primerno), S (delno primerno)	DIN 376	rechts

SVEDER NAV.STR.DIN376C M22 ZAVITI HSS-E-PM/MODER STOCK

Šifra izdelka:73665 22,0

Specifikacije

Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
22.100	19.50	18.000	4	ohne	140.000	69.000	58.000	62.000	Stock	M	ISO2/6H	N (delno primerno), M, S (delno primerno)	DIN 376	rechts

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

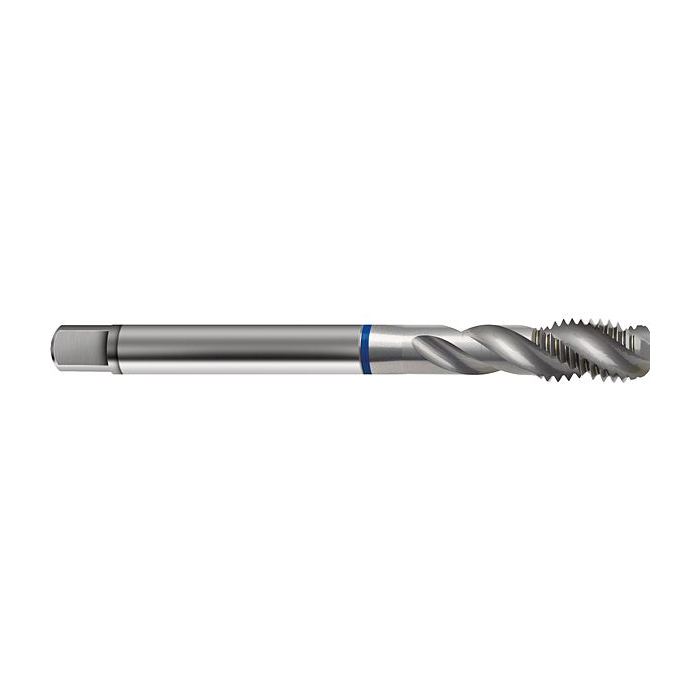

Strojni navojni sveder DIN 376/C HSS-E-PM z modrim obročem, R.STOCK – za metrične ISO navoje v slepih luknjah

Strojni navojni sveder DIN 376/C HSS-E-PM z modrim obročem dobavitelja R.STOCK je namenjen izdelavi metričnih ISO navojev, predvsem v slepih luknjah. Izvedba oblike C z zavitimi utori omogoča odvajanje odrezkov nazaj v smeri stebla, zato je primerna za uporabo tam, kjer je pri navojni obdelavi pomembno zanesljivo odstranjevanje odrezkov iz izvrtine.

Blagovna znamka in šifra izdelka

Blagovna znamka / dobavitelj: R.STOCK.
Model / skupina izdelkov: 73665.
Izvedba: strojni navojni sveder DIN 376/C HSS-E-PM z modrim obročem za metrične ISO navoje v slepih luknjah.

Opis skupine in uporaba

Pri izdelavi metričnih ISO navojev je pomembno, da navojni sveder izberete glede na vrsto luknje, material obdelovanca, način odvajanja odrezkov in zahtevano toleranco navoja. Pri slepih luknjah je pravilno odvajanje odrezkov posebej pomembno, saj se lahko odrezki zadržujejo na dnu izvrtine in vplivajo na kakovost navoja, obrabo orodja ali stabilnost procesa.

Izvedba DIN 376/C HSS-E-PM ima zavite utore s približno 40° desnim vzponom, zato je zasnovana za odvajanje odrezkov nazaj v smeri stebla. Namenjena je strojni izdelavi notranjih metričnih ISO navojev v slepih luknjah, predvsem pri nerjavnih oziroma kislinsko odpornih jeklih ter žilavih dolgoodreznih materialih.

Ključne prednosti

- Za slepe luknje – zaviti utori pomagajo odvajati odrezke nazaj iz izvrtine v smeri stebla.
- Za nerjavna in žilava jekla – izvedba je namenjena obdelavi nerjavnih oziroma kislinsko odpornih jekel ter žilavih dolgoodreznih materialov.
- HSS-E-PM material – prašno metalurško jeklo je primerno za zahtevnejšo strojno navojno obdelavo v ustreznih pogojih uporabe.

Tehnični podatki

Model / skupina: 73665.
Dobavitelj: R.STOCK.
Tip orodja: strojni navojni sveder.
Standard: DIN 376.
Oblika: oblika C z zavitimi utori.
Material orodja: HSS-E-PM.
Površina / prevleka: neprevlečena izvedba, glede na priložene podatke.
Oznaka izvedbe: modri obroč.
Vrsta navoja: metrični ISO navoj.
Toleranca: ISO 2 / 6H, glede na priložene podatke.
Vrsta luknje: slepa luknja oziroma osnovni navoj.
Smer reza: desna smer reza.
Vzpon utorov: približno 40° desni vzpon.
Odvajanje odrezkov: v smeri stebla.
Uporaba: strojna izdelava notranjih metričnih ISO navojev.
Obdelovalni materiali: nerjavna oziroma kislinsko odporna jekla ter žilavi dolgoodrezni materiali, glede na priložene podatke.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri strojnega navojnega svedra DIN 376/C HSS-E-PM z modrim obročem je, da izvedbo uskladite z vrsto luknje, materialom obdelovanca in zahtevano toleranco navoja. Ta izvedba je primerna predvsem za slepe luknje, kjer je treba odrezke odvajati nazaj iz izvrtine. Za prebojne luknje je praviloma primernejša izvedba, ki odrezke potiska naprej v smeri pomika.

Pri uporabi preverite pravilno predvrtino, stabilno vpetje, ustrezno rezalno olje ali emulzijo ter priporočene rezalne pogoje glede na material obdelovanca. Pri nerjavnih in žilavih dolgoodreznih materialih je posebej pomembno nadzorovati odvajanje odrezkov, obremenitev orodja in stanje rezalnega roba, saj to vpliva na kakovost navoja, življenjsko dobo orodja in stabilnost procesa.

Zaloga	DA
Znamka	Stock
Vrsta navoja	M
Tolerančni razred	ISO2/6H
ISO oznaka materiala	S (delno primerno), N (delno primerno), M
Standard	DIN 376
Smer rezanja	rechts
Zunanji premer	12.080, 14.090, 16.090, 20.100, 24.110, 18.100, 22.100
Premer izvrtine vrtanja	10.20, 12.00, 14.00, 17.50, 21.00, 15.50, 19.50
Premer vpetja orodja	9.000, 11.000, 12.000, 16.000, 18.000, 14.000
Število rezil	3, 4
Notranje hlajenje	ohne
Skupna dolžina	110.000, 140.000, 160.000, 125.000
Dolžina previsa	29.000, 58.000, 59.000, 69.000, 81.000, 67.000
Dolžina rezila	45.000, 49.000, 50.000, 58.000, 69.000
Uporabna dolžina rezila	49.000, 53.000, 54.000, 62.000, 73.000

Izberite različico

Išči:

Premer vpetja orodja:

Število rezil:

Skupna dolžina:

Dolžina rezila:

Uporabna dolžina rezila:

Zunanji premer:

Premer izvrtine vrtanja:

Dolžina previsa:

ISO oznaka materiala:

Šifra	Naziv	Premer vpetja orodja	Število rezil	Skupna dolžina	Dolžina rezila	Uporabna dolžina rezila	Zunanji premer	Premer izvrtine vrtanja	Dolžina previsa	ISO oznaka materiala	Cena	V košarico
73665 12,0	SVEDER NAV.STR.DIN376C M12 ZAVITI HSS-E-PM/MODER STOCK	9.000	3	110.000	45.000	49.000	12.080	10.20	29.000	N (delno primerno), S (delno primerno), M	Redna cena: 28,67 € brez DDV	Prijavite se za nakup Na zalogi
73665 14,0	SVEDER NAV.STR.DIN376C M14 ZAVITI HSS-E-PM/MODER STOCK	11.000	3	110.000	49.000	53.000	14.090	12.00	58.000	S (delno primerno), M, N (delno primerno)	Redna cena: 38,98 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73665 16,0	SVEDER NAV.STR.DIN376C M16 ZAVITI HSS-E-PM/MODER STOCK	12.000	4	110.000	50.000	54.000	16.090	14.00	59.000	M, S (delno primerno), N (delno primerno)	Redna cena: 38,98 € brez DDV	Prijavite se za nakup Na zalogi
73665 18,0	SVEDER NAV.STR.DIN376C M18 ZAVITI HSS-E-PM/MODER STOCK	14.000	4	125.000	58.000	62.000	18.100	15.50	67.000	M, N (delno primerno), S (delno primerno)	Redna cena: 57,38 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73665 20,0	SVEDER NAV.STR.DIN376C M20 ZAVITI HSS-E-PM/MODER STOCK	16.000	4	140.000	58.000	62.000	20.100	17.50	69.000	S (delno primerno), M, N (delno primerno)	Redna cena: 57,38 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73665 22,0	SVEDER NAV.STR.DIN376C M22 ZAVITI HSS-E-PM/MODER STOCK	18.000	4	140.000	58.000	62.000	22.100	19.50	69.000	N (delno primerno), M, S (delno primerno)	Redna cena: 75,97 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73665 24,0	SVEDER NAV.STR.DIN376C M24 ZAVITI HSS-E-PM/MODER STOCK	18.000	4	160.000	69.000	73.000	24.110	21.00	81.000	N (delno primerno), S (delno primerno), M	Redna cena: 85,44 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
