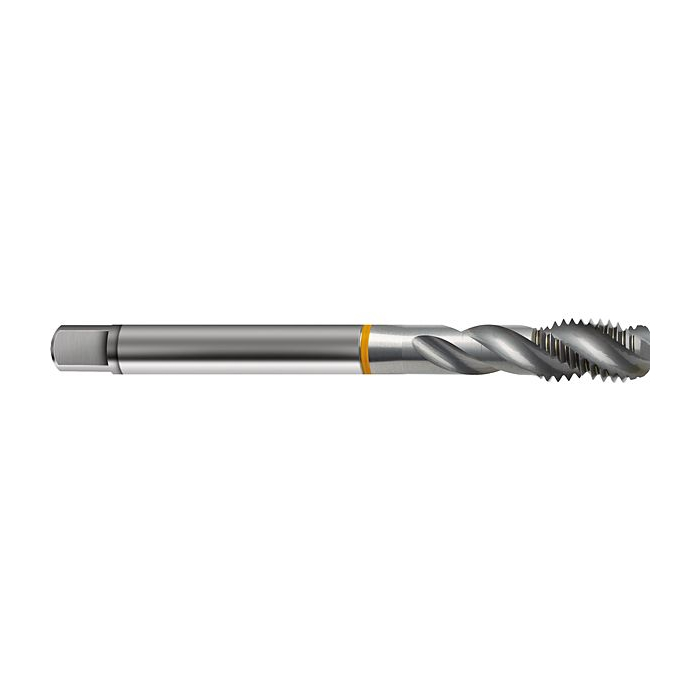

Sveder nav.strojni DIN376/C ZAVITI HSS-E/rumen obroč

Skupna šifra: 73148

Zunanji premer:

Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	N (delno primerno), P	DIN 376	rechts	22.100	19.50	18.000	4	ohne	140.000	69.000	58.000	62.000

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts	12.080	10.20	9.000	3	ohne	110.000	55.000	45.000	49.000

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts	14.090	12.00	11.000	3	ohne	110.000	58.000	49.000	53.000

Zaloga	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
DA	16.090	14.00	12.000	3	ohne	110.000	59.000	50.000	54.000	Stock	M	ISO2/6H	N (delno primerno), P	DIN 376	rechts

Zaloga	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
DA	18.100	15.50	14.000	4	ohne	125.000	67.000	58.000	62.000	Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts

Zaloga	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
DA	20.100	17.50	16.000	4	ohne	140.000	69.000	58.000	62.000	Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	N (delno primerno), P	DIN 376	rechts	24.110	21.00	18.000	4	ohne	160.000	81.000	69.000	73.000

Zaloga	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
DA	27.110	24.00	20.000	4	ohne	160.000	80.000	69.000	73.000	Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts

Zaloga	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
DA	30.120	26.50	22.000	4	ohne	180.000	93.000	80.000	85.000	Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts

Zaloga	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
DA	10.070	8.50	7.000	3	ohne	100.000	77.000	35.000	39.000	Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	N (delno primerno), P	DIN 376	rechts	6.060	5.00	4.500	3	ohne	80.000	59.000	26.000	30.000

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts	3.040	2.50	2.200	3	ohne	56.000	37.000	14.000	18.000

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	N (delno primerno), P	DIN 376	rechts	4.050	3.30	2.800	3	ohne	63.000	43.000	17.000	21.000

Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
5.060	4.20	3.500	3	ohne	70.000	50.000	21.000	25.000	Stock	M	ISO2/6H	N (delno primerno), P	DIN 376	rechts

Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
8.070	6.80	6.000	3	ohne	90.000	68.000	31.000	35.000	Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Strojni navojni sveder DIN 376/C HSS-E, R.STOCK – za metrične ISO navoje v slepih luknjah

Strojni navojni sveder DIN 376/C HSS-E dobavitelja R.STOCK je namenjen izdelavi metričnih ISO navojev, predvsem v slepih luknjah. Izvedba oblike C z zavitimi utori omogoča odvajanje odrezkov nazaj v smeri stebla, zato je primerna za uporabo tam, kjer je pri navojni obdelavi pomembno nadzorovano odstranjevanje odrezkov iz izvrtine.

Blagovna znamka in šifra izdelka

Blagovna znamka / dobavitelj: R.STOCK.
Model / skupina izdelkov: 73148.
Izvedba: strojni navojni sveder DIN 376/C HSS-E za metrične ISO navoje v slepih luknjah.

Opis skupine in uporaba

Pri izdelavi metričnih ISO navojev je pomembno, da navojni sveder izberete glede na vrsto luknje, material obdelovanca, način odvajanja odrezkov in zahtevano toleranco navoja. Pri slepih luknjah je pravilno odvajanje odrezkov posebej pomembno, saj se lahko odrezki zadržujejo na dnu izvrtine in vplivajo na kakovost navoja, obrabo orodja ali stabilnost procesa.

Izvedba DIN 376/C HSS-E ima zavite utore s približno 40° desnim vzponom, zato je zasnovana za odvajanje odrezkov nazaj v smeri stebla. Namenjena je strojni izdelavi notranjih metričnih ISO navojev v slepih luknjah, predvsem za splošno uporabo v jeklenih materialih do približno 800 N/mm², glede na priložene podatke.

Ključne prednosti

- Za slepe luknje – zaviti utori pomagajo odvajati odrezke nazaj iz izvrtine v smeri stebla.
- Za metrične ISO navoje – izvedba je namenjena strojni izdelavi notranjih metričnih navojev po standardu DIN 376.
- Splošna uporaba – primerna izbira za jeklene materiale do približno 800 N/mm², glede na priložene podatke.

Tehnični podatki

Model / skupina: 73148.
Dobavitelj: R.STOCK.
Tip orodja: strojni navojni sveder.
Standard: DIN 376.
Oblika: oblika C z zavitimi utori.
Geometrija: N, splošna uporaba, glede na priložene podatke.
Material orodja: HSS-E.
Površina / prevleka: neprevlečena izvedba.
Oznaka izvedbe: rumen obroč.
Vrsta navoja: metrični ISO navoj.
Toleranca: ISO 2 / 6H, glede na priložene podatke.
Vrsta luknje: slepa luknja oziroma osnovni navoj.
Smer reza: desna smer reza.
Vzpon utorov: približno 40° desni vzpon.
Odvajanje odrezkov: v smeri stebla.
Uporaba: strojna izdelava notranjih metričnih ISO navojev.
Obdelovalni materiali: jekla do približno 800 N/mm², glede na priložene podatke.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri strojnega navojnega svedra DIN 376/C HSS-E je, da izvedbo uskladite z vrsto luknje, materialom obdelovanca in zahtevano toleranco navoja. Ta izvedba je primerna predvsem za slepe luknje, kjer je treba odrezke odvajati nazaj iz izvrtine. Za prebojne luknje je praviloma primernejša izvedba, ki odrezke potiska naprej v smeri pomika.

Pri uporabi preverite pravilno predvrtino, stabilno vpetje, ustrezno rezalno olje ali emulzijo ter priporočene rezalne pogoje glede na material obdelovanca. Pri serijski obdelavi je priporočljivo spremljati obrabo orodja, saj pravočasna menjava navojnega svedra zmanjša tveganje za lom orodja, poškodbo navoja in zastoje v proizvodnji.

Zaloga	DA
Zunanji premer	22.100, 12.080, 14.090, 16.090, 18.100, 20.100, 24.110, 27.110, 30.120, 10.070, 6.060, 3.040, 4.050, 5.060, 8.070
Premer izvrtine vrtanja	19.50, 10.20, 12.00, 14.00, 15.50, 17.50, 21.00, 24.00, 26.50, 8.50, 5.00, 2.50, 3.30, 4.20, 6.80
Premer vpetja orodja	18.000, 9.000, 11.000, 12.000, 14.000, 16.000, 20.000, 22.000, 7.000, 4.500, 2.200, 2.800, 3.500, 6.000
Število rezil	4, 3
Notranje hlajenje	ohne
Skupna dolžina	140.000, 110.000, 125.000, 160.000, 180.000, 100.000, 80.000, 56.000, 63.000, 70.000, 90.000
Dolžina previsa	69.000, 55.000, 58.000, 59.000, 67.000, 81.000, 80.000, 93.000, 77.000, 37.000, 43.000, 50.000, 68.000
Dolžina rezila	58.000, 45.000, 49.000, 50.000, 69.000, 80.000, 35.000, 26.000, 14.000, 17.000, 21.000, 31.000
Uporabna dolžina rezila	62.000, 49.000, 53.000, 54.000, 73.000, 85.000, 39.000, 30.000, 18.000, 21.000, 25.000, 35.000
Znamka	Stock
Vrsta navoja	M
Tolerančni razred	ISO2/6H
ISO oznaka materiala	N (delno primerno), P
Standard	DIN 376
Smer rezanja	rechts

Izberite različico

Išči:

Premer vpetja orodja:

Število rezil:

Skupna dolžina:

Dolžina rezila:

Uporabna dolžina rezila:

Zunanji premer:

Premer izvrtine vrtanja:

Dolžina previsa:

ISO oznaka materiala:

Šifra	Naziv	Premer vpetja orodja	Število rezil	Skupna dolžina	Dolžina rezila	Uporabna dolžina rezila	Zunanji premer	Premer izvrtine vrtanja	Dolžina previsa	ISO oznaka materiala	Cena	V košarico
73148 10,0	SVEDER NAV.STROJNI DIN376/C M10 ZAVITI HSS-E/RUMENI STOCK	7.000	3	100.000	35.000	39.000	10.070	8.50	77.000	P, N (delno primerno)	Redna cena: 20,07 € brez DDV	Prijavite se za nakup Na zalogi
73148 12,0	SVEDER NAV.STROJNI DIN376/C M12 ZAVITI HSS-E/RUMENI STOCK	9.000	3	110.000	45.000	49.000	12.080	10.20	55.000	P, N (delno primerno)	Redna cena: 23,76 € brez DDV	Prijavite se za nakup Na zalogi
73148 14,0	SVEDER NAV.STROJNI DIN376/C M14 ZAVITI HSS-E/RUMENI STOCK	11.000	3	110.000	49.000	53.000	14.090	12.00	58.000	P, N (delno primerno)	Redna cena: 33,78 € brez DDV	Prijavite se za nakup Na zalogi
73148 16,0	SVEDER NAV.STROJNI DIN376/C M16 ZAVITI HSS-E/RUMENI STOCK	12.000	3	110.000	50.000	54.000	16.090	14.00	59.000	N (delno primerno), P	Redna cena: 31,38 € brez DDV	Prijavite se za nakup Na zalogi
73148 18,0	SVEDER NAV.STROJNI DIN376/C M18 ZAVITI HSS-E/RUMENI	14.000	4	125.000	58.000	62.000	18.100	15.50	67.000	P, N (delno primerno)	Redna cena: 41,58 € brez DDV	Prijavite se za nakup Na zalogi
73148 20,0	SVEDER NAV.STROJNI DIN376/C M20 ZAVITI HSS-E/RUMENISTOCK	16.000	4	140.000	58.000	62.000	20.100	17.50	69.000	P, N (delno primerno)	Redna cena: 52,72 € brez DDV	Prijavite se za nakup Na zalogi
73148 22,0	SVEDER NAV.STROJNI DIN376/C M22 ZAVITI HSS-E/RUMENISTOCK	18.000	4	140.000	58.000	62.000	22.100	19.50	69.000	N (delno primerno), P	Redna cena: 63,32 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73148 24,0	SVEDER NAV.STROJNI DIN376/C M24 ZAVITI HSS-E/RUMENI STOCK	18.000	4	160.000	69.000	73.000	24.110	21.00	81.000	N (delno primerno), P	Redna cena: 63,32 € brez DDV	Prijavite se za nakup Na zalogi
73148 27,0	SVEDER NAV.STROJNI DIN376/C M27 ZAVITI HSS-E/RUMENI	20.000	4	160.000	69.000	73.000	27.110	24.00	80.000	P, N (delno primerno)	Redna cena: 89,30 € brez DDV	Prijavite se za nakup Na zalogi
73148 3,0	SVEDER NAV.STROJNI DIN376/C M3 ZAVITI HSS-E/RUMENI STOCK	2.200	3	56.000	14.000	18.000	3.040	2.50	37.000	P, N (delno primerno)	Redna cena: 16,59 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
