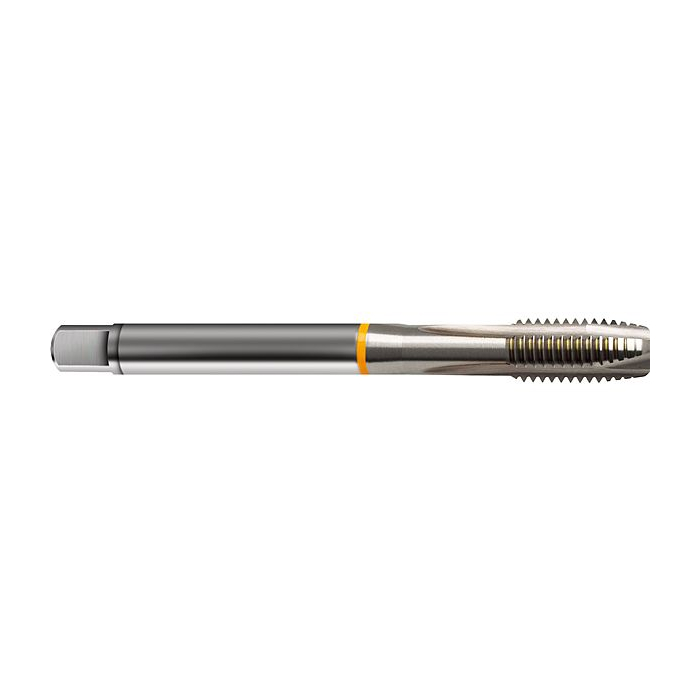

Sveder nav.strojni DIN376RN/B HSS-E/rumen obroč

Skupna šifra: 73138

Zunanji premer:

Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
22.100	19.50	18.000	4	ohne	140.000	69.000	58.000	62.000	Stock	M	ISO2/6H	N (delno primerno), P	DIN 376	rechts

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	N (delno primerno), P	DIN 376	rechts	24.110	21.00	18.000	4	ohne	160.000	81.000	69.000	73.000

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	N (delno primerno), P	DIN 376	rechts	14.090	12.00	11.000	3	ohne	110.000	58.000	49.000	53.000

Zaloga	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
DA	20.100	17.50	16.000	4	ohne	140.000	69.000	58.000	62.000	Stock	M	ISO2/6H	N (delno primerno), P	DIN 376	rechts

Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
18.100	15.50	14.000	4	ohne	125.000	67.000	58.000	62.000	Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts

Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
10.070	8.50	7.000	3	ohne	100.000	77.000	35.000	39.000	Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts	12.080	10.20	9.000	3	ohne	110.000	55.000	45.000	49.000

Zaloga	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
DA	16.090	14.00	12.000	3	ohne	110.000	59.000	50.000	54.000	Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts

Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
8.070	6.80	6.000	3	ohne	90.000	68.000	31.000	35.000	Stock	M	ISO2/6H	N (delno primerno), P	DIN 376	rechts

Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
3.540	2.90	2.500	3	ohne	56.000	37.000	16.000	20.000	Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts

Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
4.050	3.30	2.800	3	ohne	63.000	43.000	17.000	21.000	Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts

Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
5.060	4.20	3.500	3	ohne	70.000	50.000	21.000	25.000	Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts	6.060	5.00	4.500	3	ohne	80.000	59.000	26.000	30.000

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts	3.040	2.50	2.200	3	ohne	56.000	37.000	14.000	18.000

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts	2.040	1.60	1.400	3	ohne	45.000	26.000	11.500	13.500

Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja
2.540	2.05	1.800	3	ohne	50.000	31.000	12.500	14.500	Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Strojni navojni sveder DIN 376/B HSS-E, R.STOCK – za metrične ISO navoje v prebojnih luknjah

Strojni navojni sveder DIN 376/B HSS-E dobavitelja R.STOCK je namenjen izdelavi metričnih ISO navojev, predvsem v prebojnih luknjah. Izvedba oblike B z ravnimi utori in odrezovalnim nastavkom omogoča odvajanje odrezkov naprej v smeri pomika, zato je primerna za uporabo tam, kjer je pri navojni obdelavi pomembno nadzorovano odstranjevanje odrezkov skozi izvrtino.

Blagovna znamka in šifra izdelka

Blagovna znamka / dobavitelj: R.STOCK.
Model / skupina izdelkov: 73138.
Izvedba: strojni navojni sveder DIN 376/B HSS-E za metrične ISO navoje v prebojnih luknjah.

Opis skupine in uporaba

Pri izdelavi metričnih ISO navojev je pomembno, da navojni sveder izberete glede na vrsto luknje, material obdelovanca, način odvajanja odrezkov in zahtevano toleranco navoja. Pri prebojnih luknjah je prednost izvedbe oblike B v tem, da odrezke potiska naprej skozi izvrtino, kar pomaga zmanjšati zadrževanje odrezkov v območju rezanja.

Izvedba DIN 376/B HSS-E je namenjena strojni izdelavi notranjih metričnih ISO navojev v prebojnih luknjah. Glede na priložene podatke je primerna za splošno uporabo v jeklenih materialih do približno 800 N/mm². Pri izbiri ustrezne različice preverite predvsem nazivno dimenzijo navoja, premer vpetja, material obdelovanca, globino navoja in priporočene rezalne pogoje.

Ključne prednosti

- Za prebojne luknje – oblika B z odrezovalnim nastavkom pomaga usmerjati odrezke naprej skozi izvrtino.
- Za metrične ISO navoje – izvedba je namenjena strojni izdelavi notranjih metričnih navojev po standardu DIN 376.
- Splošna uporaba – primerna izbira za jeklene materiale do približno 800 N/mm², glede na priložene podatke.

Tehnični podatki

Model / skupina: 73138.
Dobavitelj: R.STOCK.
Tip orodja: strojni navojni sveder.
Standard: DIN 376.
Oblika: oblika B z ravnimi utori in odrezovalnim nastavkom.
Geometrija: N, splošna uporaba, glede na priložene podatke.
Material orodja: HSS-E.
Površina / prevleka: neprevlečena izvedba.
Oznaka izvedbe: rumen obroč.
Vrsta navoja: metrični ISO navoj.
Toleranca: ISO 2 / 6H, glede na priložene podatke.
Vrsta luknje: prebojna luknja oziroma prebojni navoj.
Smer reza: desna smer reza.
Odvajanje odrezkov: naprej v smeri pomika.
Uporaba: strojna izdelava notranjih metričnih ISO navojev.
Obdelovalni materiali: jekla do približno 800 N/mm², glede na priložene podatke.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri strojnega navojnega svedra DIN 376/B HSS-E je, da izvedbo uskladite z vrsto luknje, materialom obdelovanca in zahtevano toleranco navoja. Ta izvedba je primerna predvsem za prebojne luknje, kjer lahko odrezki potujejo naprej skozi izvrtino. Za slepe luknje je praviloma primernejša izvedba z zavitimi utori, ki odrezke odvaja nazaj v smeri stebla.

Pri uporabi preverite pravilno predvrtino, stabilno vpetje, ustrezno rezalno olje ali emulzijo ter priporočene rezalne pogoje glede na material obdelovanca. Pri serijski obdelavi je priporočljivo spremljati obrabo orodja, saj pravočasna menjava navojnega svedra zmanjša tveganje za lom orodja, poškodbo navoja in zastoje v proizvodnji.

Zaloga	DA
Zunanji premer	22.100, 24.110, 14.090, 20.100, 18.100, 10.070, 12.080, 16.090, 8.070, 3.540, 4.050, 5.060, 6.060, 3.040, 2.040, 2.540
Premer izvrtine vrtanja	19.50, 21.00, 12.00, 17.50, 15.50, 8.50, 10.20, 14.00, 6.80, 2.90, 3.30, 4.20, 5.00, 2.50, 1.60, 2.05
Premer vpetja orodja	18.000, 11.000, 16.000, 14.000, 7.000, 9.000, 12.000, 6.000, 2.500, 2.800, 3.500, 4.500, 2.200, 1.400, 1.800
Število rezil	4, 3
Notranje hlajenje	ohne
Skupna dolžina	140.000, 160.000, 110.000, 125.000, 100.000, 90.000, 56.000, 63.000, 70.000, 80.000, 45.000, 50.000
Dolžina previsa	69.000, 81.000, 58.000, 67.000, 77.000, 55.000, 59.000, 68.000, 37.000, 43.000, 50.000, 26.000, 31.000
Dolžina rezila	58.000, 69.000, 49.000, 35.000, 45.000, 50.000, 31.000, 16.000, 17.000, 21.000, 26.000, 14.000, 11.500, 12.500
Uporabna dolžina rezila	62.000, 73.000, 53.000, 39.000, 49.000, 54.000, 35.000, 20.000, 21.000, 25.000, 30.000, 18.000, 13.500, 14.500
Znamka	Stock
Vrsta navoja	M
Tolerančni razred	ISO2/6H
ISO oznaka materiala	N (delno primerno), P
Standard	DIN 376
Smer rezanja	rechts

Izberite različico

Išči:

Premer vpetja orodja:

Število rezil:

Skupna dolžina:

Dolžina rezila:

Uporabna dolžina rezila:

Zunanji premer:

Premer izvrtine vrtanja:

Dolžina previsa:

ISO oznaka materiala:

Šifra	Naziv	Premer vpetja orodja	Število rezil	Skupna dolžina	Dolžina rezila	Uporabna dolžina rezila	Zunanji premer	Premer izvrtine vrtanja	Dolžina previsa	ISO oznaka materiala	Cena	V košarico
73138 10,0	SVEDER NAV.STROJNI DIN376RN/B M10 HSS-E - rumeni obroč	7.000	3	100.000	35.000	39.000	10.070	8.50	77.000	P, N (delno primerno)	Redna cena: 17,46 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73138 12,0	SVEDER NAV.STROJNI DIN376RN/B M12 HSS-E - rumeni obroč	9.000	3	110.000	45.000	49.000	12.080	10.20	55.000	P, N (delno primerno)	Redna cena: 21,56 € brez DDV	Prijavite se za nakup Na zalogi
73138 14,0	SVEDER NAV.STROJNI DIN376RN/B M14 HSS-E - rumeni obroč	11.000	3	110.000	49.000	53.000	14.090	12.00	58.000	N (delno primerno), P	Redna cena: 31,00 € brez DDV	Prijavite se za nakup Na zalogi
73138 16,0	SVEDER NAV.STROJNI DIN376RN/B M16 HSS-E - rumeni obroč	12.000	3	110.000	50.000	54.000	16.090	14.00	59.000	P, N (delno primerno)	Redna cena: 31,00 € brez DDV	Prijavite se za nakup Na zalogi
73138 18,0	SVEDER NAV.STROJNI DIN376RN/B M18 HSS-E - rumeni obroč	14.000	4	125.000	58.000	62.000	18.100	15.50	67.000	P, N (delno primerno)	Redna cena: 41,58 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73138 20,0	SVEDER NAV.STROJNI DIN376RN/B M20 HSS-E - rumeni obroč	16.000	4	140.000	58.000	62.000	20.100	17.50	69.000	N (delno primerno), P	Redna cena: 48,09 € brez DDV	Prijavite se za nakup Na zalogi
73138 22,0	SVEDER NAV.STROJNI DIN376RN/B M22 HSS-E - rumeni obroč	18.000	4	140.000	58.000	62.000	22.100	19.50	69.000	N (delno primerno), P	Redna cena: 56,80 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73138 24,0	SVEDER NAV.STROJNI DIN376RN/B M24 HSS-E - rumeni obroč	18.000	4	160.000	69.000	73.000	24.110	21.00	81.000	N (delno primerno), P	Redna cena: 56,80 € brez DDV	Prijavite se za nakup Na zalogi
73138 2,0	SVEDER NAV.STROJNI DIN376RN/B M2,0 HSS-E - rumeni obroč	1.400	3	45.000	11.500	13.500	2.040	1.60	26.000	P, N (delno primerno)	Redna cena: 17,68 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73138 2,5	SVEDER NAV.STROJNI DIN376RN/B M2,5 HSS-E - rumeni obroč	1.800	3	50.000	12.500	14.500	2.540	2.05	31.000	P, N (delno primerno)	Redna cena: 18,12 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
