Sveder nav.strojni DIN5156/B HSS-E

Sveder nav.strojni DIN5156/B HSS-E

Skupna šifra: 73321
Premer vpetja orodja:
Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos
Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

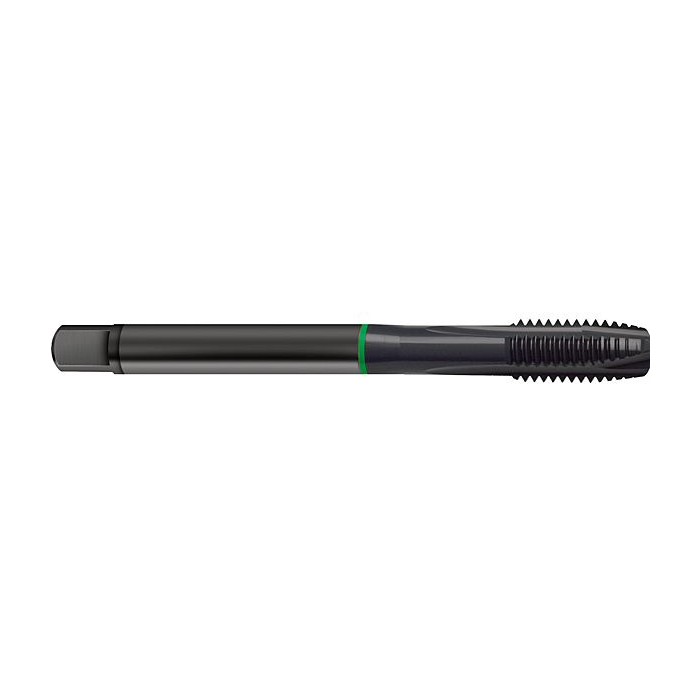

Strojni navojni sveder DIN 5156/B HSS-E – za cevne Whitworth navoje

Strojni navojni sveder DIN 5156/B HSS-E je namenjen izdelavi cevnih Whitworth navojev v prebojnih luknjah. Izvedba z obliko B in odrezovalnim nastavkom omogoča usmerjanje odrezkov naprej v smeri pomika, zato je primerna za uporabo tam, kjer je pri navojni obdelavi pomembno nadzorovano odvajanje odrezkov.

Blagovna znamka in šifra izdelka

Blagovna znamka: STOCK
Model / skupina izdelkov: 73321.
Izvedba: strojni navojni sveder DIN 5156/B HSS-E za cevne Whitworth navoje.

Opis skupine in uporaba

Pri izdelavi cevnih Whitworth navojev je pomembno, da izberete ustrezen tip navojnega svedra glede na vrsto luknje, obdelovalni material, smer odvajanja odrezkov in zahteve navoja. Neustrezen izbor izvedbe lahko vpliva na kakovost navoja, stabilnost procesa, obrabo orodja in tveganje za poškodbo navoja ali orodja.

Ta izvedba je namenjena predvsem izdelavi navojev v prebojnih luknjah. Zaradi odvajanja odrezkov naprej v smeri pomika je primerna za primere, kjer je za kakovosten rezultat pomembno, da se odrezki ne zadržujejo v območju rezanja. Pri izbiri ustrezne različice preverite predvsem nazivno dimenzijo Whitworth navoja, premer vpetja orodja, material obdelovanca, globino navoja in priporočene rezalne pogoje.

Ključne prednosti

- Za cevne Whitworth navoje – izvedba je namenjena izdelavi cevnih navojev po standardu DIN 5156.
- Primerno za prebojne luknje – oblika B z odrezovalnim nastavkom pomaga usmerjati odrezke naprej v smeri pomika.
- HSS-E material – kakovosten material orodja za strojno navojno obdelavo v ustreznih pogojih uporabe.

Tehnični podatki

Model / skupina: 73321.
Tip orodja: strojni navojni sveder.
Standard: DIN 5156.
Oblika: oblika B z odrezovalnim nastavkom.
Material orodja: HSS-E.
Vrsta navoja: cevni Whitworth navoj.
Vrsta luknje: prebojna luknja oziroma prebojni navoj.
Odvajanje odrezkov: naprej v smeri pomika.
Uporaba: strojna izdelava notranjih cevnih Whitworth navojev.
Obdelovalni materiali: jekleni materiali do približno 1100 N/mm², glede na priložene podatke.
Površina / prevleka: brez posebne prevleke oziroma neprevlečena izvedba, glede na prikaz izdelka.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri strojnega navojnega svedra DIN 5156/B HSS-E je, da izvedbo uskladite z vrsto luknje in zahtevanim tipom navoja. Ta izvedba je primerna predvsem za prebojne luknje, kjer lahko odrezki potujejo naprej v smeri pomika. Za slepe luknje je praviloma treba preveriti drugo ustrezno izvedbo navojnega svedra.

Pri uporabi preverite pravilno predvrtino, stabilno vpetje, ustrezno rezalno olje ali emulzijo ter priporočene rezalne pogoje glede na material obdelovanca. Pri serijski obdelavi je priporočljivo spremljati obrabo orodja, saj pravočasna menjava navojnega svedra zmanjša tveganje za lom orodja, poškodbo navoja in zastoje v proizvodnji.

Zaloga DA
Zunanji premer 16.740, 33.340, 26.520, 21.040, 9.800, 13.240
Premer izvrtine vrtanja 15.25, 30.75, 24.50, 19.00, 8.80, 11.80
Premer vpetja orodja 12.000, 25.000, 20.000, 16.000, 7.000, 11.000
Število rezil 4, 3
Notranje hlajenje ohne
Skupna dolžina 100.000, 160.000, 140.000, 125.000, 90.000
Dolžina previsa 49.000, 65.000, 60.000, 51.000, 68.000, 45.000
Dolžina rezila 40.000, 52.000, 49.000, 31.000, 36.000
Uporabna dolžina rezila 44.000, 56.000, 53.000, 35.000, 40.000
Znamka Stock
Vrsta navoja BSP
ISO oznaka materiala P, K (delno primerno), M (delno primerno), N (delno primerno)
Standard DIN 5156
Smer rezanja rechts

Izberite različico

Premer vpetja orodja:
Število rezil:
Skupna dolžina:
Dolžina rezila:
Uporabna dolžina rezila:
Zunanji premer:
Premer izvrtine vrtanja:
Dolžina previsa:
ISO oznaka materiala:
Slika Šifra Naziv Premer vpetja orodja Število rezil Skupna dolžina Dolžina rezila Uporabna dolžina rezila Zunanji premer Premer izvrtine vrtanja Dolžina previsa ISO oznaka materiala Cena V košarico
SVEDER NAVOJNI STROJNI DIN5156/B G1/8 HSS-E
73321 9,728 SVEDER NAVOJNI STROJNI DIN5156/B G1/8 HSS-E 7.000 3 90.000 31.000 35.000 9.800 8.80 68.000 M (delno primerno), K (delno primerno), P, N (delno primerno)
Redna cena: 22,06 € brez DDV
Na zalogi
SVEDER NAVOJNI STROJNI DIN5156/B G1/4 HSS-E
73321 13,157 SVEDER NAVOJNI STROJNI DIN5156/B G1/4 HSS-E 11.000 4 100.000 36.000 40.000 13.240 11.80 45.000 P, M (delno primerno), K (delno primerno), N (delno primerno)
Redna cena: 37,99 € brez DDV
Na zalogi
SVEDER NAVOJNI STROJNI DIN5156/B G3/8 HSS-E
73321 16,662 SVEDER NAVOJNI STROJNI DIN5156/B G3/8 HSS-E 12.000 4 100.000 40.000 44.000 16.740 15.25 49.000 N (delno primerno), P, K (delno primerno), M (delno primerno)
Redna cena: 49,89 € brez DDV
Na zalogi
SVEDER NAVOJNI STROJNI DIN5156/B G1/2 HSS-E
73321 20,955 SVEDER NAVOJNI STROJNI DIN5156/B G1/2 HSS-E 16.000 4 125.000 40.000 44.000 21.040 19.00 51.000 N (delno primerno), K (delno primerno), P, M (delno primerno)
Redna cena: 60,64 € brez DDV
Na zalogi
SVEDER NAVOJNI STROJNI DIN5156/B G3/4 HSS-E
73321 26,441 SVEDER NAVOJNI STROJNI DIN5156/B G3/4 HSS-E 20.000 4 140.000 49.000 53.000 26.520 24.50 60.000 M (delno primerno), P, N (delno primerno), K (delno primerno)
Redna cena: 96,29 € brez DDV
Na zalogi
SVEDER NAV.STROJNI DIN5156/B G1-11 HSS-E
73321 33,249 SVEDER NAVOJNI STROJNI DIN5156/B G1-11 HSS-E 25.000 4 160.000 52.000 56.000 33.340 30.75 65.000 K (delno primerno), N (delno primerno), M (delno primerno), P
Redna cena: 121,26 € brez DDV
Na zalogi
