Sveder nav.strojni DIN5156/C HSS-E

Sveder nav.strojni DIN5156/C HSS-E

Skupna šifra: 73325
Premer vpetja orodja:
Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos
Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

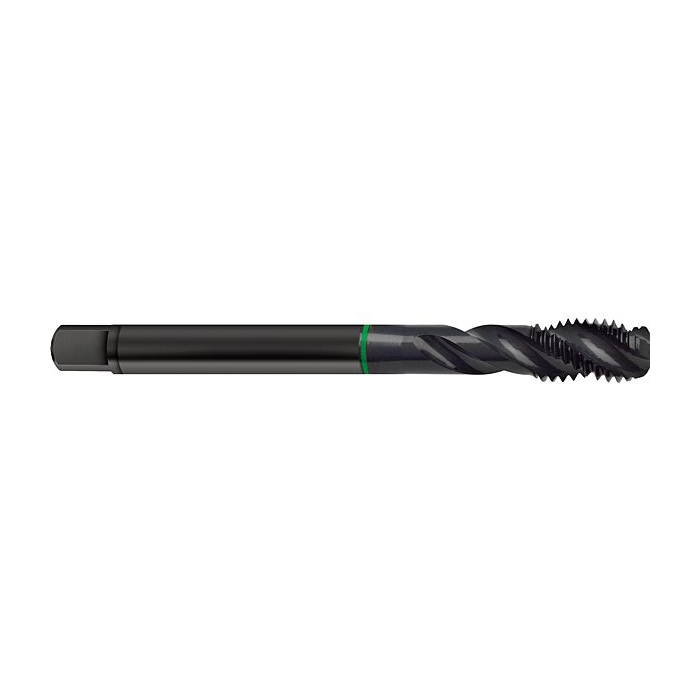

Strojni navojni sveder DIN 5156/C HSS-E, R.STOCK – za cevne Whitworth navoje v slepih luknjah

Strojni navojni sveder DIN 5156/C HSS-E dobavitelja R.STOCK je namenjen izdelavi cevnih Whitworth navojev, predvsem v slepih luknjah. Izvedba oblike C z zavitimi utori omogoča odvajanje odrezkov v smeri stebla, zato je primerna za uporabo tam, kjer odrezki ne smejo ostajati na dnu izvrtine.

Blagovna znamka in šifra izdelka

Blagovna znamka / dobavitelj: R.STOCK.
Model / skupina izdelkov: 73325.
Izvedba: strojni navojni sveder DIN 5156/C HSS-E za cevne Whitworth navoje v slepih luknjah.

Opis skupine in uporaba

Pri izdelavi cevnih Whitworth navojev je pomembno, da navojni sveder izberete glede na vrsto luknje, material obdelovanca, način odvajanja odrezkov in zahtevano kakovost navoja. Pri slepih luknjah je odvajanje odrezkov posebej pomembno, saj se lahko odrezki zadržujejo v izvrtini in vplivajo na kakovost navoja, obrabo orodja ali stabilnost procesa.

Izvedba DIN 5156/C HSS-E ima zavite utore s približno 40° desnim vzponom, zato je zasnovana za odvajanje odrezkov nazaj v smeri stebla. Primerna je za strojno izdelavo notranjih cevnih Whitworth navojev, zlasti tam, kjer je pomembna ponovljivost obdelave in pravilno odvajanje odrezkov iz slepe luknje.

Ključne prednosti

- Za slepe luknje – zaviti utori pomagajo odvajati odrezke nazaj v smeri stebla.
- Za cevne Whitworth navoje – izvedba je namenjena strojni izdelavi cevnih navojev po standardu DIN 5156.
- HSS-E material – primeren material orodja za zanesljivo strojno navojno obdelavo v ustreznih pogojih uporabe.

Tehnični podatki

Model / skupina: 73325.
Dobavitelj: R.STOCK.
Tip orodja: strojni navojni sveder.
Standard: DIN 5156.
Oblika: oblika C z zavitimi utori.
Material orodja: HSS-E.
Vrsta navoja: cevni Whitworth navoj.
Vrsta luknje: slepa luknja oziroma osnovni navoj.
Smer reza: desna smer reza.
Vzpon utorov: približno 40° desni vzpon.
Odvajanje odrezkov: v smeri stebla.
Uporaba: strojna izdelava notranjih cevnih Whitworth navojev.
Obdelovalni materiali: jekleni materiali do približno 1100 N/mm², glede na priložene podatke.
Površina: parno obdelana izvedba, brez dodatne posebne prevleke.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri strojnega navojnega svedra DIN 5156/C HSS-E je, da izvedbo uskladite z vrsto luknje. Ta izvedba je primerna predvsem za slepe luknje, kjer je treba odrezke odvajati nazaj iz izvrtine. Za prebojne luknje je praviloma primernejša izvedba, ki odrezke potiska naprej v smeri pomika.

Pri uporabi preverite pravilno predvrtino, stabilno vpetje, ustrezno rezalno olje ali emulzijo ter priporočene rezalne pogoje glede na material obdelovanca. Pri serijski obdelavi je priporočljivo spremljati obrabo orodja, saj pravočasna menjava navojnega svedra zmanjša tveganje za lom orodja, poškodbo navoja in zastoje v proizvodnji.

Zaloga DA
Zunanji premer 9.800, 21.040, 26.520, 16.740, 13.240, 33.340
Premer izvrtine vrtanja 8.80, 19.00, 24.50, 15.25, 11.80, 30.75
Premer vpetja orodja 7.000, 16.000, 20.000, 12.000, 11.000, 25.000
Število rezil 3, 4
Notranje hlajenje ohne
Skupna dolžina 90.000, 125.000, 140.000, 100.000, 160.000
Dolžina previsa 68.000, 51.000, 60.000, 49.000, 45.000, 65.000
Dolžina rezila 31.000, 40.000, 49.000, 36.000, 52.000
Uporabna dolžina rezila 35.000, 44.000, 53.000, 40.000, 56.000
Znamka Stock
Vrsta navoja BSP
ISO oznaka materiala K (delno primerno), P, N (delno primerno), M (delno primerno)
Standard DIN 5156
Smer rezanja rechts

Izberite različico

Premer vpetja orodja:
Število rezil:
Skupna dolžina:
Dolžina rezila:
Uporabna dolžina rezila:
Zunanji premer:
Premer izvrtine vrtanja:
Dolžina previsa:
ISO oznaka materiala:
Slika Šifra Naziv Premer vpetja orodja Število rezil Skupna dolžina Dolžina rezila Uporabna dolžina rezila Zunanji premer Premer izvrtine vrtanja Dolžina previsa ISO oznaka materiala Cena V košarico
SVEDER NAV.STROJNI DIN5156/C G1/8 HSS-E
73325 9,728 SVEDER NAV.STROJNI DIN5156/C G1/8 HSS-E 7.000 3 90.000 31.000 35.000 9.800 8.80 68.000 P, K (delno primerno), M (delno primerno), N (delno primerno)
Redna cena: 23,61 € brez DDV
Na zalogi
SVEDER NAV.STROJNI DIN5156/C G1/4 HSS-E
73325 13,157 SVEDER NAV.STROJNI DIN5156/C G1/4 HSS-E 11.000 3 100.000 36.000 40.000 13.240 11.80 45.000 M (delno primerno), N (delno primerno), K (delno primerno), P
Redna cena: 37,99 € brez DDV
Na zalogi
SVEDER NAV.STROJNI DIN5156/C G3/8 HSS-E
73325 16,662 SVEDER NAV.STROJNI DIN5156/C G3/8 HSS-E 12.000 4 100.000 40.000 44.000 16.740 15.25 49.000 K (delno primerno), P, M (delno primerno), N (delno primerno)
Redna cena: 52,96 € brez DDV
Na zalogi
SVEDER NAV.STROJNI DIN5156/C G1/2 HSS-E
73325 20,955 SVEDER NAV.STROJNI DIN5156/C G1/2 HSS-E 16.000 4 125.000 40.000 44.000 21.040 19.00 51.000 M (delno primerno), K (delno primerno), P, N (delno primerno)
Redna cena: 68,49 € brez DDV
Na zalogi
SVEDER NAV.STROJNI DIN5156/C G3/4 HSS-E
73325 26,441 SVEDER NAV.STROJNI DIN5156/C G3/4 HSS-E 20.000 4 140.000 49.000 53.000 26.520 24.50 60.000 M (delno primerno), K (delno primerno), P, N (delno primerno)
Redna cena: 102,28 € brez DDV
Na zalogi
SVEDER NAVOJNI STROJNI DIN5156N R40 G1 HSS-E - zaviti
73325 33,249 SVEDER NAV.STROJNI DIN5156/C G1 HSS-E 25.000 4 160.000 52.000 56.000 33.340 30.75 65.000 P, K (delno primerno), N (delno primerno), M (delno primerno)
Redna cena: 132,40 € brez DDV
Na zalogi
