Sveder nav.strojni - oblikovalec DIN371 6HX HSS-E TIN - ravni

Sveder nav.strojni - oblikovalec DIN371 6HX HSS-E TIN - ravni

Skupna šifra: 63120
Skupna dolžina:
Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos
Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

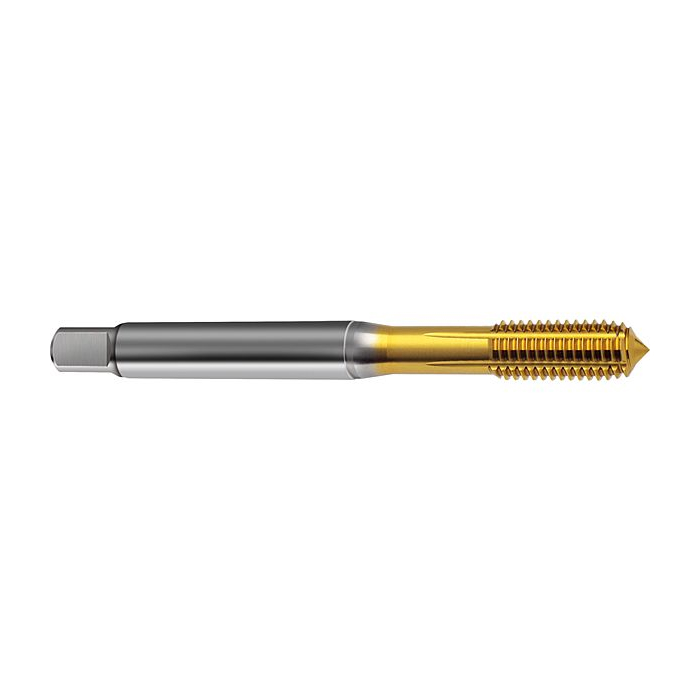

Strojni navojni oblikovalec DIN 371/C HSS-E TiN, R.STOCK – za metrične ISO navoje brez odrezkov

Strojni navojni oblikovalec DIN 371/C HSS-E TiN dobavitelja R.STOCK je namenjen izdelavi metričnih ISO navojev z oblikovanjem materiala, brez nastajanja odrezkov. Izvedba je primerna za prebojne in slepe navoje ter za večje globine navojev, kjer so pomembni stabilen proces, ustrezno mazanje in pravilno pripravljena predvrtina.

Blagovna znamka in šifra izdelka

Blagovna znamka / dobavitelj: R.STOCK.
Model / skupina izdelkov: 63120.
Izvedba: strojni navojni oblikovalec DIN 371/C HSS-E TiN za metrične ISO navoje.

Opis skupine in uporaba

Pri oblikovanju navojev se navoj ne izdela z odrezovanjem, temveč s plastično deformacijo materiala. To pomeni, da pri postopku ne nastajajo odrezki, zato je izvedba uporabna tam, kjer je pomembna čista obdelava, manj težav z odrezki in ponovljiva izdelava notranjih navojev.

Strojni navojni oblikovalec DIN 371/C HSS-E TiN je namenjen za metrične ISO navoje v prebojnih in slepih luknjah. Glede na priložene podatke je primeren za večje globine navojev in univerzalno uporabo. Uporablja se lahko pri jeklenih materialih do približno 1000 N/mm², nerjavnih oziroma kislinsko odpornih jeklih ter žilavih dolgoodreznih materialih. Pri izbiri ustrezne različice preverite predvsem nazivno dimenzijo navoja, toleranco, material obdelovanca, globino navoja, mazanje in priporočeno predvrtino za oblikovanje navoja.

Ključne prednosti

- Oblikovanje navojev brez odrezkov – postopek zmanjša težave z odrezki in omogoča čistejše delovne pogoje.
- Za prebojne in slepe navoje – izvedba je primerna za različne vrste izvrtin, tudi pri večjih globinah navojev.
- TiN prevleka – prevleka je namenjena boljši odpornosti proti obrabi pri ustreznih pogojih uporabe.

Tehnični podatki

Model / skupina: 63120.
Dobavitelj: R.STOCK.
Tip orodja: strojni navojni oblikovalec oziroma formirnik navojev.
Standard: DIN 371.
Oblika: oblika C.
Material orodja: HSS-E.
Površina / prevleka: TiN.
Vrsta navoja: metrični ISO navoj.
Toleranca: 6HX.
Vrsta luknje: prebojne in slepe luknje oziroma prebojni in osnovni navoji.
Globina navoja: primerno za večje globine navojev, glede na priložene podatke.
Postopek izdelave navoja: oblikovanje navoja brez odrezovanja.
Smer: desna smer.
Uporaba: strojna izdelava notranjih metričnih ISO navojev.
Obdelovalni materiali: jekleni materiali do približno 1000 N/mm², nerjavna oziroma kislinsko odporna jekla ter žilavi dolgoodrezni materiali, glede na priložene podatke.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri strojnega navojnega oblikovalca DIN 371/C HSS-E TiN je, da preverite, ali je material obdelovanca primeren za oblikovanje navojev. Postopek je primeren predvsem za materiale z zadostno plastičnostjo, kjer se navoj lahko oblikuje brez odrezovanja. Pri krhkih materialih ali materialih, ki niso primerni za deformacijsko oblikovanje, je praviloma treba uporabiti navojni sveder za rezanje navojev.

Pri uporabi je posebej pomembna pravilna predvrtina, saj se pri oblikovanju navoja material preoblikuje in ne odstranjuje. Premajhna ali prevelika predvrtina lahko vpliva na kakovost navoja, obremenitev orodja in življenjsko dobo oblikovalca. Zagotoviti je treba tudi stabilno vpetje, ustrezno mazanje in priporočene obdelovalne pogoje glede na material ter zahtevano globino navoja.

Zaloga DA
Zunanji premer 8.070, 4.050, 10.070, 5.060, 6.070, 3.040
Premer izvrtine vrtanja 7.40, 3.70, 9.30, 4.65, 5.55, 2.80
Premer vpetja orodja 8.000, 4.500, 10.000, 6.000, 3.500
Število rezil 5, 4
Notranje hlajenje ohne
Skupna dolžina 90.000, 63.000, 100.000, 70.000, 80.000, 56.000
Dolžina previsa 68.000, 43.000, 77.000, 50.000, 59.000, 37.000
Dolžina rezila 28.000, 17.500, 31.000, 21.500, 27.000, 15.000
Uporabna dolžina rezila 35.000, 21.000, 39.000, 25.000, 30.000, 18.000
Znamka Stock
Vrsta navoja M
Tolerančni razred 6HX
ISO oznaka materiala P, N (delno primerno), M, K
Standard DIN 371
Smer rezanja rechts

Izberite različico

Premer vpetja orodja:
Število rezil:
Skupna dolžina:
Dolžina rezila:
Uporabna dolžina rezila:
Zunanji premer:
Premer izvrtine vrtanja:
Dolžina previsa:
ISO oznaka materiala:
Slika Šifra Naziv Premer vpetja orodja Število rezil Skupna dolžina Dolžina rezila Uporabna dolžina rezila Zunanji premer Premer izvrtine vrtanja Dolžina previsa ISO oznaka materiala Cena V košarico
SVEDER NAV.STROJNI - OBLIKOVALEC DIN371 6HX M10 HSS-E TIN - ravni
63120 10,0 SVEDER NAV.STROJNI - OBLIKOVALEC DIN371 6HX M10 HSS-E TIN - ravni 10.000 5 100.000 31.000 39.000 10.070 9.30 77.000 M, N (delno primerno), P, K
Redna cena: 29,90 € brez DDV
Na zalogi
SVEDER NAV.STROJNI - OBLIKOVALEC DIN371 6HX M3 HSS-E TIN - ravni
63120 3,0 SVEDER NAV.STROJNI - OBLIKOVALEC DIN371 6HX M3 HSS-E TIN - ravni 3.500 4 56.000 15.000 18.000 3.040 2.80 37.000 M, N (delno primerno), P, K
Redna cena: 17,26 € brez DDV
Na zalogi
SVEDER NAV.STROJNI - OBLIKOVALEC DIN371 6HX M4 HSS-E TIN - ravni
63120 4,0 SVEDER NAV.STROJNI - OBLIKOVALEC DIN371 6HX M4 HSS-E TIN - ravni 4.500 4 63.000 17.500 21.000 4.050 3.70 43.000 K, M, P, N (delno primerno)
Redna cena: 17,26 € brez DDV
Na zalogi
SVEDER NAV.STROJNI - OBLIKOVALEC DIN371 6HX M5 HSS-E TIN - ravni
63120 5,0 SVEDER NAV.STROJNI - OBLIKOVALEC DIN371 6HX M5 HSS-E TIN - ravni 6.000 4 70.000 21.500 25.000 5.060 4.65 50.000 P, K, N (delno primerno), M
Redna cena: 21,76 € brez DDV
Na zalogi
SVEDER NAV.STROJNI - OBLIKOVALEC DIN371 6HX M6 HSS-E TIN - ravni
63120 6,0 SVEDER NAV.STROJNI - OBLIKOVALEC DIN371 6HX M6 HSS-E TIN - ravni 6.000 5 80.000 27.000 30.000 6.070 5.55 59.000 P, M, N (delno primerno), K
Redna cena: 20,85 € brez DDV
Na zalogi
SVEDER NAV.STROJNI - OBLIKOVALEC DIN371 6HX M8 HSS-E TIN - ravni
63120 8,0 SVEDER NAV.STROJNI - OBLIKOVALEC DIN371 6HX M8 HSS-E TIN - ravni 8.000 5 90.000 28.000 35.000 8.070 7.40 68.000 N (delno primerno), M, P, K
Redna cena: 24,11 € brez DDV
Na zalogi
