Proizvajalec: Slika za proizvajalca HAIMER

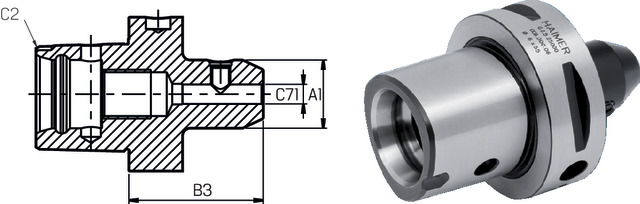

Trn vpenjalni weldon DIN69893A - kratki 242361

Weldon-Spannfutter HAIMER, Capto C6 kurz
Skupna šifra: 242361
Želite sočasno naročiti več izdelkov? Pojdi na hiter vnos
Prijavite se za prikaz cen in zalog.

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija
Pišite nam za dodatne informacije
Verwendung:
- zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835 B und DIN 6935 HB
- Schnittstelle mit polygonförmigem Kegel und Plananlage
- exakte Positionierung in Umfangsrichtung
- sehr hohe Rundlaufgenauigkeit
- hohes Drehmoment und hohe Steifigkeit
- für Bearbeitung auf Dreh- und Fräszentren gleichermaßen geeignet

Lieferung:
Mit Spannschraube.

Hinweis:
Ersatz-Spannschraube 240570 finden Sie auf Seite 24/???.
Specifikacije
Lastnost Vrednost
Oblika HAIMER CAPTO
Vrsta rezkarja HPC
Izravnava 25000
S hladilnim kanalom Ne
[C2] Velikost vpenjala PSC63
[A1] Zunanji premer vpenjala 1 mm 25, 28, 35, 42, 44, 48, 50, 52, 64, 72, 80
A1 mm 25, 28, 35, 42, 44, 48, 50, 52, 64, 72, 80
[B3] Uporabna rezna dolžina v mm 55.00, 60.00, 65.00, 80.00, 90.00, 100.00
[C71] Zunanji premer vpenjala mm 6, 8, 10, 12, 14, 16, 18, 20, 25, 32, 40
C71 Zunanji premer vpenjala mm 6, 8, 10, 12, 14, 16, 18, 20, 25, 32, 40

Izberite različico

[B3] Uporabna rezna dolžina v mm:
[C71] Zunanji premer vpenjala mm:
C71 Zunanji premer vpenjala mm:
[A1] Zunanji premer vpenjala 1 mm:
A1 mm:
Slika Šifra Naziv [B3] Uporabna rezna dolžina v mm [C71] Zunanji premer vpenjala mm C71 Zunanji premer vpenjala mm [A1] Zunanji premer vpenjala 1 mm A1 mm
242361 C6/06 Weldon-Spannfutter kurz ISO26623-1 C 6x06 HAIMER 55.00 6 6 25 25
242361 C6/08 Weldon-Spannfutter kurz ISO26623-1 C 6x08 HAIMER 55.00 8 8 28 28
242361 C6/10 Weldon-Spannfutter kurz ISO26623-1 C 6x10 HAIMER 60.00 10 10 35 35
242361 C6/12 Weldon-Spannfutter kurz ISO26623-1 C 6x12 HAIMER 60.00 12 12 42 42
242361 C6/14 Weldon-Spannfutter kurz ISO26623-1 C 6x14 HAIMER 60.00 14 14 44 44
242361 C6/16 Weldon-Spannfutter kurz ISO26623-1 C 6x16 HAIMER 65.00 16 16 48 48
242361 C6/18 Weldon-Spannfutter kurz ISO26623-1 C 6x18 HAIMER 65.00 18 18 50 50
242361 C6/20 Weldon-Spannfutter kurz ISO26623-1 C 6x20 HAIMER 65.00 20 20 52 52
242361 C6/25 Weldon-Spannfutter kurz ISO26623-1 C 6x25 HAIMER 80.00 25 25 64 64
242361 C6/40 Weldon-Spannfutter kurz ISO26623-1 C 6x40 HAIMER 100.00 40 40 80 80
