REZKAR PALIČNI 2-3SIRD

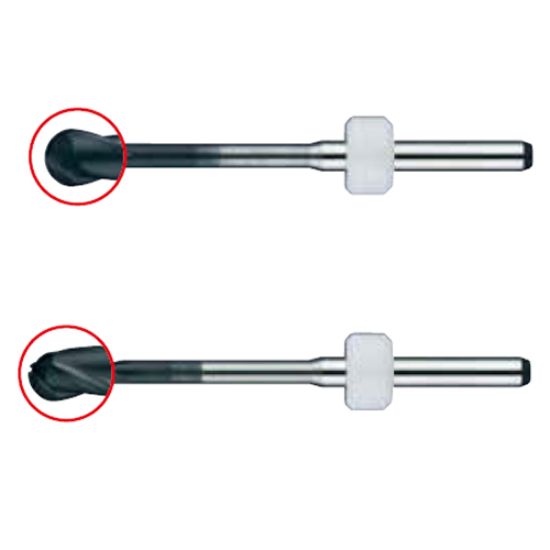

Diamantno prevlečeni krogelni rezkarji 2SIRD in 3SIRD, JJTOOLS – za Inlab MC X5 CAD/CAM rezkalne stroje

Diamantno prevlečeni krogelni rezkarji serij 2SIRD in 3SIRD podjetja JJTOOLS so namenjeni CAD/CAM obdelavi cirkonijevega oksida (ZrO₂), materialov Ultimate ter drugih neželeznih in nekovinskih materialov na rezkalnih strojih Inlab MC X5. Izdelani so iz karbidne trdine (WC) in imajo Nano Diamond premaz, ki je namenjen obdelavi zahtevnejših in abrazivnejših dentalnih materialov.

Blagovna znamka in šifra izdelka

Blagovna znamka: JJTOOLS.
Model / skupina izdelkov: 2SIRD in 3SIRD.
Izvedba: 2- in 3-rezilni krogelni rezkarji z Nano Diamond premazom za CAD/CAM obdelavo cirkonijevega oksida.

Opis skupine in uporaba

Pri CAD/CAM obdelavi cirkonijevega oksida je pomembno, da izbiro rezkarja prilagodite obdelovanemu materialu, zahtevani geometriji in strategiji rezkanja. Neustrezen izbor števila rezil, radija ali dolžine dosega lahko vpliva na stabilnost obdelave, dostopnost do obdelovanih površin in kakovost končne površine.

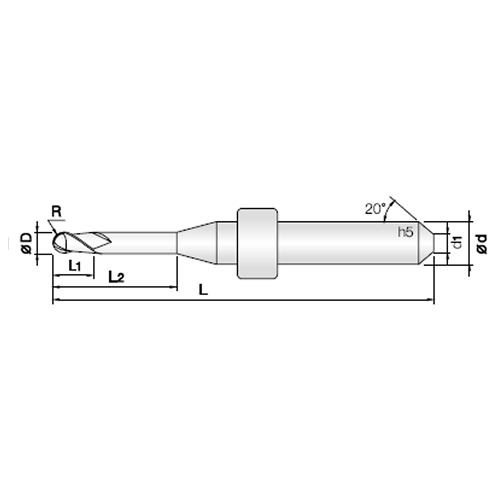

Serija 2SIRD je 2-rezilna, serija 3SIRD pa 3-rezilna izvedba z Nano Diamond premazom. Krogelna geometrija je primerna za obdelavo kontur, zaobljenih prehodov, 3D površin in drugih oblikovno zahtevnejših detajlov. Pri izbiri ustrezne izvedbe preverite predvsem radij R, premer D, dolžino rezanja L1, učinkovito dolžino L2, skupno dolžino L ter premer stebla d.

Ključne prednosti

- Za obdelavo cirkonijevega oksida – rezkarji so namenjeni obdelavi ZrO₂, materialov Ultimate ter drugih neželeznih in nekovinskih materialov.
- Nano Diamond premaz – diamantni premaz je namenjen obdelavi zahtevnejših in abrazivnejših materialov.
- Prilagojeno strojem Inlab MC X5 – izvedbe so navedene za uporabo v CAD/CAM rezkalnih strojih Inlab MC X5.

Tehnični podatki

Modeli / skupina: 2SIRD in 3SIRD.
Proizvajalec: JJTOOLS.
Združljivi stroji: Inlab MC X5.
Tip orodja: diamantno prevlečeni krogelni rezkarji za CAD/CAM obdelavo.
Material orodja: karbidna trdina (WC).
Število rezil: 2SIRD – 2 rezili; 3SIRD – 3 rezila.
Premaz: Nano Diamond premaz.
Obdelovalni materiali: cirkonijev oksid (ZrO₂), materiali Ultimate ter drugi neželezni in nekovinski materiali.
Vijačni kot: 30°.
Toleranca radija R: ±0,01 mm.
Toleranca premera D: +0 / −0,01 mm.
Razpon radijev R: 2SIRD – R 0,25 do R 1,25 mm; 3SIRD – R 0,5 do R 1,25 mm.
Razpon premerov D: 2SIRD – Ø 0,5 do Ø 2,5 mm; 3SIRD – Ø 1,0 do Ø 2,5 mm.
Dolžina rezanja L1: 2SIRD – 1 do 5 mm; 3SIRD – 3 do 5 mm.
Učinkovita dolžina L2: 2SIRD – 5 do 25 mm; 3SIRD – 18 do 25 mm.
Skupna dolžina L: 42 do 44 mm, odvisno od izvedbe.
Premer vratu d1: Ø 2 mm.
Premer stebla d: Ø 3 mm.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri rezkarjev 2SIRD in 3SIRD je, da število rezil, radij in dolžino dosega uskladite z geometrijo obdelovanca ter strategijo rezkanja. Manjši radiji so primerni za natančnejše konture in ožje prehode, daljši doseg pa zahteva stabilno vpenjanje in ustrezno prilagoditev rezalnih pogojev.

Pri izbiri preverite predvsem združljivost z rezkalnim strojem Inlab MC X5, pravilen premer stebla Ø 3 mm, dostopnost do obdelovanih površin ter priporočene rezalne parametre glede na obdelovani material in zahtevano kakovost površine.
