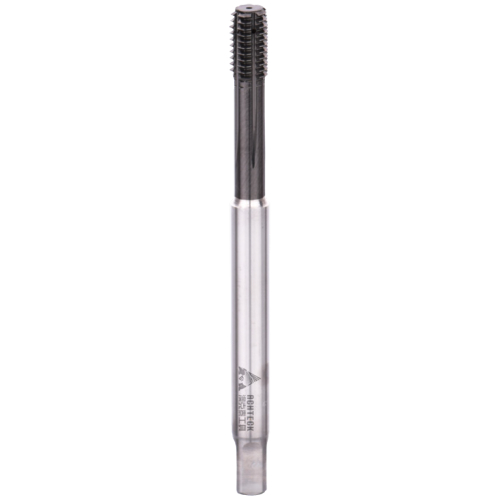

Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, radialno notranje hlajenje
Kliknite za povečavo slike
Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, radialno notranje hlajenje Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, radialno notranje hlajenje

Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, radialno notranje hlajenje

Skupna šifra: T190_6HXC4
LU:
Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos
Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

VHM strojni navojni oblikovalec DIN 13/C AlCrN z radialnim notranjim hlajenjem – za metrične navoje

VHM strojni navojni oblikovalec DIN 13/C z AlCrN prevleko in radialnim notranjim hlajenjem dobavitelja ACHTECK je namenjen izdelavi metričnih notranjih navojev z oblikovanjem materiala. Pri tej izvedbi navoj ne nastaja z odrezovanjem, temveč s preoblikovanjem materiala, zato je orodje primerno za aplikacije, kjer material omogoča oblikovanje navoja brez odrezkov.

Blagovna znamka in šifra izdelka

Dobavitelj: ACHTECK.
Model / skupina izdelkov: T190_6HXC4.
Izvedba: VHM strojni navojni oblikovalec DIN 13/C, AlCrN, z radialnim notranjim hlajenjem.

Opis skupine in uporaba

Navojni oblikovalec je namenjen strojni izdelavi notranjih metričnih navojev v stabilnih obdelovalnih pogojih. Ker orodje material preoblikuje in ne reže, pri obdelavi ne nastajajo klasični odrezki, kar je prednost pri aplikacijah, kjer je pomembna čista obdelava in ponovljiva kakovost navoja.

Izvedba iz VHM materiala omogoča visoko togost orodja, AlCrN prevleka pa podpira večjo obstojnost površine pri obdelavi v ustreznih pogojih. Radialno notranje hlajenje usmerja hladilno-mazalno sredstvo proti območju stika med orodjem in materialom, kar je posebej uporabno pri oblikovanju navojev, kjer sta mazanje in nadzor temperature pomembna za stabilnost procesa.

Ključne prednosti

- Oblikovanje navoja brez odrezkov – primerno za materiale, ki omogočajo plastično preoblikovanje navoja.
- VHM izvedba – karbidna izvedba zagotavlja visoko togost orodja pri stabilnem vpetju.
- Radialno notranje hlajenje – dovod hladilno-mazalnega sredstva proti območju oblikovanja podpira mazanje in nadzor temperature.

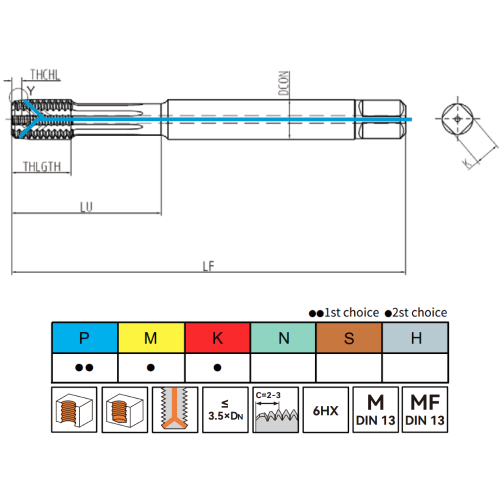

Tehnični podatki

Model / skupina: T190_6HXC4.
Dobavitelj: ACHTECK.
Tip orodja: strojni navojni oblikovalec / formirnik.
Standard navoja: DIN 13.
Vrsta navoja: metrični ISO navoj in metrični fini navoj, glede na priložene oznake M DIN 13 in MF DIN 13.
Izvedba: oblika C.
Material orodja: VHM.
Prevleka: AlCrN.
Toleranca: 6HX.
Hlajenje: radialno notranje hlajenje.
Priporočena globina: do približno 3,5 × DN, glede na priložene podatke.
Uporaba: strojno oblikovanje notranjih metričnih navojev brez nastajanja odrezkov.
Obdelovalni materiali: materiali skupin P, M in K, glede na označbe v priloženih podatkih.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Pri izbiri VHM navojnega oblikovalca DIN 13/C je pomembno preveriti, ali je material obdelovanca primeren za oblikovanje navoja. Za razliko od klasičnega navojnega svedra oblikovalec ne odstranjuje materiala, zato mora biti material dovolj duktilen, predvrtina pa mora biti izbrana posebej za postopek oblikovanja navoja.

Za kakovosten rezultat uporabite stabilno vpetje, pravilno predvrtino za oblikovanje navoja in ustrezno hladilno-mazalno sredstvo. Pri radialnem notranjem hlajenju preverite združljivost orodja s strojem, vpetjem in sistemom dovoda emulzije oziroma olja. Pravilna priprava izvrtine in nadzor mazanja sta pomembna za ponovljivo obliko profila in zmanjšanje obremenitve orodja.

TD M10, M12, M14, M16, M6, M8
P 1.5, 1, 1.25
Dolžina rezalnega uvoda 1.5P
LF 100, 80, 90
Navoj mm 15, 10, 12
LU 39, 71, 70, 57, 30, 35, 65
DCON 10, 9, 11, 12, 6, 8
K mm 8, 7, 9, 4.9, 6.2
Z 7, 8, 5, 6
Izvrtine premer mm 9.30, 11.30, 13.30, 15.30, 5.55, 7.40, 7.55
Vrsta navoja M
Tolerančni razred 6HX
Prevleka AlCrN
ISO oznaka materiala P, M, K
Znamka Achteck
Material VHM
Hlajenje Skoznje

Izberite različico

LF:
P:
DCON:
TD:
LU:
K mm:
Navoj mm:
Izvrtine premer mm:
ISO oznaka materiala:
Z:
Slika Šifra Naziv LF P DCON TD LU K mm Navoj mm Izvrtine premer mm ISO oznaka materiala Z Cena V košarico
Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, radialno notranje hlajenje
80135880 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=80mm/10mm, skoznje hlajenj 80 1 6 M6 30 4.9 10 5.55 P, M, K 5
Redna cena: 158,08 € brez DDV
Zaloga pri dobavitelju
Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, radialno notranje hlajenje
80135881 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=90mm/12mm, skoznje hlajenj 90 1 6 M8 65 4.9 12 7.55 P, M, K 6
Redna cena: 204,61 € brez DDV
Zaloga pri dobavitelju
Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, radialno notranje hlajenje
80135882 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=90mm/12mm, skoznje hlajenj 90 1.25 8 M8 35 6.2 12 7.40 P, M, K 6
Redna cena: 204,61 € brez DDV
Zaloga pri dobavitelju
Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, radialno notranje hlajenje
80135884 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=100mm/15mm, skoznje hlajen 100 1.5 10 M10 39 8 15 9.30 P, M, K 7
Redna cena: 265,50 € brez DDV
Zaloga pri dobavitelju
Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, radialno notranje hlajenje
80135885 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=100mm/15mm, skoznje hlajen 100 1.5 9 M12 71 7 15 11.30 P, M, K 8
Redna cena: 339,57 € brez DDV
Zaloga pri dobavitelju
Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, radialno notranje hlajenje
80135886 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=100mm/15mm, skoznje hlajen 100 1.5 11 M14 70 9 15 13.30 P, M, K 8
Redna cena: 401,17 € brez DDV
Zaloga pri dobavitelju
Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, radialno notranje hlajenje
80135887 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=100mm/15mm, skoznje hlajen 100 1.5 12 M16 57 9 15 15.30 P, M, K 8
Redna cena: 505,93 € brez DDV
Zaloga pri dobavitelju
Zadnji ogledani izdelki
Šifra izdelka: 137980 M3-M12

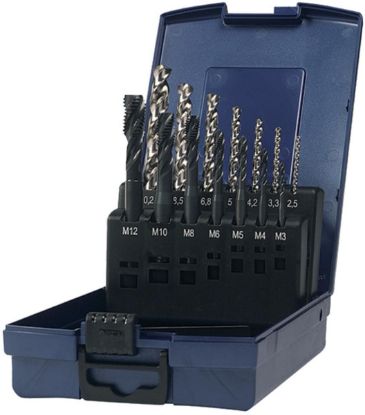

Garnitura spiralnih in navojnih strojnih svedrov M3-M12 HSS-E (1gar.=14kos) - INOX 137980 Slika za proizvajalca PRETEC
