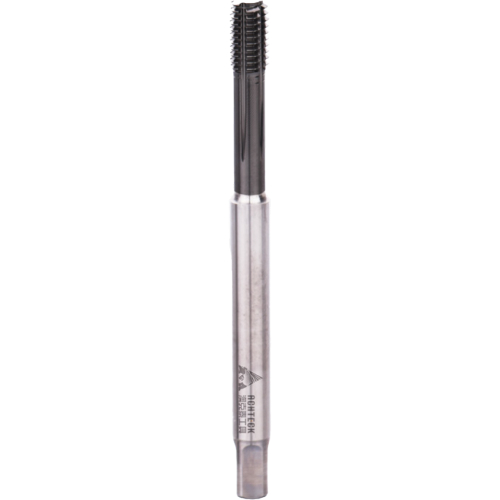

Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, aksialno notranje hlajenje

Skupna šifra: T190_6HXC3

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M10	1	2.5P	90	15	65	7	5.5	7	9.55	M	6HX	AlCrN	P, M, K	VHM	Notranje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M20	2	2.5P	140	20	95	16	12	8	19.10	M	6HX	AlCrN	P, M, K	VHM	Notranje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M10	1.5	2.5P	100	15	39	10	8	7	9.30	M	6HX	AlCrN	P, M, K	VHM	Notranje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M8	1.25	2.5P	90	12	35	8	6.2	6	7.40	M	6HX	AlCrN	P, M, K	VHM	Notranje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M5	0.8	2.5P	70	16	16	6	4.9	5	4.65	M	6HX	AlCrN	P, M, K	VHM	Notranje

Znamka	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	Material	Hlajenje
Achteck	66	12	9	8	15.10	M	6HX	AlCrN	P, M, K	M16	2	2.5P	110	20	VHM	Notranje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M16	1.5	2.5P	100	15	57	12	9	8	15.30	M	6HX	AlCrN	P, M, K	VHM	Notranje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M6	1	2.5P	80	10	30	6	4.9	5	5.55	M	6HX	AlCrN	P, M, K	VHM	Notranje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M14	1.5	2.5P	110	15	80	11	9	8	13.30	M	6HX	AlCrN	P, M, K	VHM	Notranje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M16	1.5	2.5P	110	15	66	12	9	8	15.30	M	6HX	AlCrN	P, M, K	VHM	Notranje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M12	1.5	2.5P	100	15	71	9	7	8	11.30	M	6HX	AlCrN	P, M, K	VHM	Notranje

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

VHM strojni navojni oblikovalec DIN 13/C AlCrN z aksialnim notranjim hlajenjem – za metrične navoje

VHM strojni navojni oblikovalec DIN 13/C z AlCrN prevleko in aksialnim notranjim hlajenjem dobavitelja ACHTECK je namenjen izdelavi metričnih notranjih navojev z oblikovanjem materiala. Pri tej izvedbi navoj ne nastaja z odrezovanjem, temveč s preoblikovanjem materiala, zato je orodje primerno za aplikacije, kjer material omogoča oblikovanje navoja brez odrezkov.

Blagovna znamka in šifra izdelka

Dobavitelj: ACHTECK.
Model / skupina izdelkov: T190_6HXC3.
Izvedba: VHM strojni navojni oblikovalec DIN 13/C, AlCrN, z aksialnim notranjim hlajenjem.

Opis skupine in uporaba

Navojni oblikovalec je namenjen strojni izdelavi notranjih metričnih navojev v stabilnih obdelovalnih pogojih. Ker orodje material preoblikuje in ne reže, pri obdelavi ne nastajajo klasični odrezki, kar je prednost pri aplikacijah, kjer je pomembna čista obdelava in zanesljivo delovanje procesa.

Izvedba iz VHM materiala omogoča visoko togost orodja, AlCrN prevleka pa je namenjena večji obstojnosti površine pri obdelavi v ustreznih pogojih. Aksialno notranje hlajenje dovaja hladilno-mazalno sredstvo v smeri osi orodja, kar je posebej uporabno pri globljih navojih oziroma pri obdelavi, kjer je nadzor temperature in mazanja pomemben za stabilnost procesa.

Ključne prednosti

- Oblikovanje navoja brez odrezkov – primerno za materiale, ki omogočajo plastično preoblikovanje navoja.
- VHM izvedba – karbidna izvedba zagotavlja visoko togost orodja pri stabilnem vpetju.
- Aksialno notranje hlajenje – dovod hladilno-mazalnega sredstva skozi os orodja podpira mazanje območja oblikovanja.

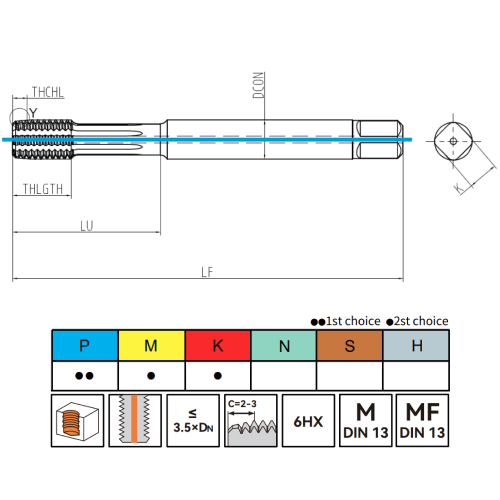

Tehnični podatki

Model / skupina: T190_6HXC3.
Dobavitelj: ACHTECK.
Tip orodja: strojni navojni oblikovalec / formirnik.
Standard navoja: DIN 13.
Vrsta navoja: metrični ISO navoj in metrični fini navoj, glede na priložene oznake M DIN 13 in MF DIN 13.
Izvedba: oblika C.
Material orodja: VHM.
Prevleka: AlCrN.
Toleranca: 6HX.
Hlajenje: aksialno notranje hlajenje.
Priporočena globina: do približno 3,5 × DN, glede na priložene podatke.
Uporaba: strojno oblikovanje notranjih metričnih navojev brez nastajanja odrezkov.
Obdelovalni materiali: materiali skupin P, M in K, glede na označbe v priloženih podatkih.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Pri izbiri VHM navojnega oblikovalca DIN 13/C je pomembno preveriti, ali je material obdelovanca primeren za oblikovanje navoja. Za razliko od klasičnega navojnega svedra oblikovalec ne odstranjuje materiala, zato mora biti material dovolj duktilen, predvrtina pa mora biti izbrana posebej za postopek oblikovanja navoja.

Za kakovosten rezultat uporabite stabilno vpetje, pravilno predvrtino za oblikovanje navoja in ustrezno hladilno-mazalno sredstvo. Pri uporabi notranjega hlajenja preverite združljivost orodja s strojem, vpetjem in sistemom dovoda emulzije oziroma olja. Pravilna priprava izvrtine in nadzor mazanja sta ključna za ponovljivo obliko profila in zmanjšanje obremenitve orodja.

LU	66, 57, 95, 16, 30, 35, 80, 39, 65, 71
DCON	12, 16, 6, 8, 11, 10, 7, 9
K mm	9, 12, 4.9, 6.2, 8, 5.5, 7
Z	8, 5, 6, 7
Izvrtine premer mm	15.10, 15.30, 19.10, 4.65, 5.55, 7.40, 13.30, 9.30, 9.55, 11.30
Vrsta navoja	M
Tolerančni razred	6HX
Prevleka	AlCrN
ISO oznaka materiala	P, M, K
TD	M16, M20, M5, M6, M8, M14, M10, M12
P	1.5, 2, 0.8, 1, 1.25
Dolžina rezalnega uvoda	2.5P
LF	100, 140, 70, 80, 90, 110
Navoj mm	15, 20, 16, 10, 12
Znamka	Achteck
Material	VHM
Hlajenje	Notranje

Izberite različico

Išči:

LF:

DCON:

TD:

LU:

K mm:

Navoj mm:

Izvrtine premer mm:

ISO oznaka materiala:

Šifra	Naziv	LF	P	DCON	TD	LU	K mm	Navoj mm	Izvrtine premer mm	ISO oznaka materiala	Z	Cena	V košarico
80135867	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=70mm/16mm, notranje hlajen	70	0.8	6	M5	16	4.9	16	4.65	P, M, K	5	Redna cena: 124,90 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80135868	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=80mm/10mm, notranje hlajen	80	1	6	M6	30	4.9	10	5.55	P, M, K	5	Redna cena: 129,11 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80135870	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=90mm/12mm, notranje hlajen	90	1.25	8	M8	35	6.2	12	7.40	P, M, K	6	Redna cena: 170,80 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80135871	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=90mm/15mm, notranje hlajen	90	1	7	M10	65	5.5	15	9.55	P, M, K	7	Redna cena: 226,85 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80135872	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=100mm/15mm, notranje hlaje	100	1.5	10	M10	39	8	15	9.30	P, M, K	7	Redna cena: 226,85 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80135873	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=100mm/15mm, notranje hlaje	100	1.5	9	M12	71	7	15	11.30	P, M, K	8	Redna cena: 296,10 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80135875	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=100mm/15mm, notranje hlaje	100	1.5	12	M16	57	9	15	15.30	P, M, K	8	Redna cena: 462,46 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80135876	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=110mm/20mm, notranje hlaje	110	2	12	M16	66	9	20	15.10	P, M, K	8	Redna cena: 468,22 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80135878	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=140mm/20mm, notranje hlaje	140	2	16	M20	95	12	20	19.10	P, M, K	8	Redna cena: 698,04 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
80135906	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=110mm/15mm, notranje hlaje	110	1.5	11	M14	80	9	15	13.30	P, M, K	8	Redna cena: 369,47 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
