Sveder nav. strojni - oblikovalec DIN13/E VHM AlCrN, aksialno notranje hlajenje
Kliknite za povečavo slike
Sveder nav. strojni - oblikovalec DIN13/E VHM AlCrN, aksialno notranje hlajenje Sveder nav. strojni - oblikovalec DIN13/E VHM AlCrN, aksialno notranje hlajenje

Sveder nav. strojni - oblikovalec DIN13/E VHM AlCrN, aksialno notranje hlajenje

Skupna šifra: T190_6HXE3_AC
Izvrtine premer mm:
Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos
Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

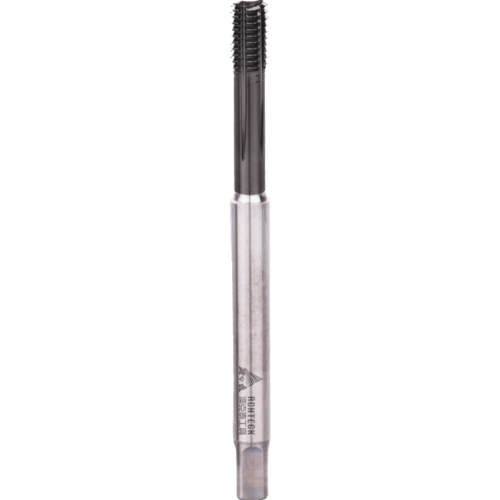

VHM strojni navojni oblikovalec DIN 13/E AlCrN z aksialnim notranjim hlajenjem

VHM strojni navojni oblikovalec DIN 13/E z AlCrN prevleko in aksialnim notranjim hlajenjem dobavitelja ACHTECK je namenjen izdelavi metričnih notranjih navojev z oblikovanjem materiala. Pri tej izvedbi navoj ne nastaja z odrezovanjem, temveč s preoblikovanjem materiala, zato je orodje primerno za materiale, ki omogočajo oblikovanje navoja brez nastajanja odrezkov.

Blagovna znamka in šifra izdelka

Dobavitelj: ACHTECK.
Model / skupina izdelkov: T190_6HXE3_AC.
Izvedba: VHM strojni navojni oblikovalec DIN 13/E, AlCrN, z aksialnim notranjim hlajenjem.

Opis skupine in uporaba

Navojni oblikovalec je namenjen strojni izdelavi notranjih metričnih navojev v stabilnih obdelovalnih pogojih. Ker orodje material preoblikuje in ne reže, pri obdelavi ne nastajajo klasični odrezki, kar je prednost pri aplikacijah, kjer je pomembna čista obdelava in ponovljiva kakovost navoja.

Izvedba DIN 13/E je zasnovana za aplikacije, kjer je potrebna krajša oziroma prilagojena uvajalna geometrija. VHM osnova omogoča visoko togost orodja, AlCrN prevleka pa podpira obstojnost površine pri obdelavi v ustreznih pogojih. Aksialno notranje hlajenje dovaja hladilno-mazalno sredstvo skozi os orodja in pomaga pri mazanju območja oblikovanja.

Ključne prednosti

- Oblikovanje navoja brez odrezkov – primerno za materiale, ki omogočajo plastično preoblikovanje navoja.
- VHM izvedba – karbidna izvedba zagotavlja visoko togost orodja pri stabilnem vpetju.
- Aksialno notranje hlajenje – dovod hladilno-mazalnega sredstva skozi os orodja podpira mazanje območja oblikovanja.

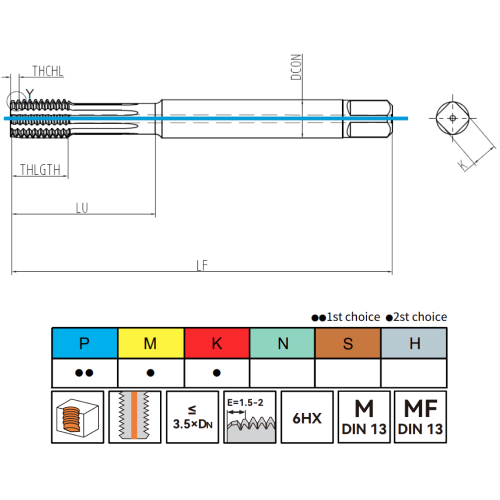

Tehnični podatki

Model / skupina: T190_6HXE3_AC.
Dobavitelj: ACHTECK.
Tip orodja: strojni navojni oblikovalec / formirnik.
Standard navoja: DIN 13.
Vrsta navoja: metrični ISO navoj in metrični fini navoj, glede na priložene oznake M DIN 13 in MF DIN 13.
Izvedba: oblika E.
Material orodja: VHM.
Prevleka: AlCrN.
Toleranca: 6HX.
Hlajenje: aksialno notranje hlajenje.
Priporočena globina: do približno 3,5 × DN, glede na priložene podatke.
Oznaka uvajanja: E = 1,5–2, glede na priložene podatke.
Uporaba: strojno oblikovanje notranjih metričnih navojev brez nastajanja odrezkov.
Obdelovalni materiali: materiali skupin P, M in K, glede na označbe v priloženih podatkih.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Pri izbiri VHM navojnega oblikovalca DIN 13/E je pomembno preveriti, ali je material obdelovanca primeren za oblikovanje navoja. Za razliko od klasičnega navojnega svedra oblikovalec ne odstranjuje materiala, zato mora biti material dovolj duktilen, predvrtina pa mora biti izbrana posebej za postopek oblikovanja navoja.

Za kakovosten rezultat uporabite stabilno vpetje, pravilno predvrtino za oblikovanje navoja in ustrezno hladilno-mazalno sredstvo. Pri aksialnem notranjem hlajenju preverite združljivost orodja s strojem, vpetjem in sistemom dovoda emulzije oziroma olja. Pravilna priprava izvrtine in nadzor mazanja sta pomembna za ponovljivo obliko profila in zmanjšanje obremenitve orodja.

TD M10, M12, M5, M6, M8
P 1, 1.5, 0.8, 1.25
Dolžina rezalnega uvoda 1.5P
LF 90, 100, 70, 80
Navoj mm 15, 16, 10, 12
LU 65, 71, 16, 30, 35
DCON 7, 9, 6, 8
K mm 5.5, 7, 4.9, 6.2
Z 7, 8, 5, 6
Izvrtine premer mm 9.55, 11.30, 4.65, 5.55, 7.40, 7.55
Vrsta navoja M
Tolerančni razred 6HX
Prevleka AlCrN
ISO oznaka materiala P, M, K
Znamka Achteck
Material VHM
Hlajenje Notranje

Izberite različico

LF:
P:
DCON:
TD:
LU:
K mm:
Navoj mm:
Izvrtine premer mm:
ISO oznaka materiala:
Z:
Slika Šifra Naziv LF P DCON TD LU K mm Navoj mm Izvrtine premer mm ISO oznaka materiala Z Cena V košarico
Sveder nav. strojni - oblikovalec DIN13/E VHM AlCrN, aksialno notranje hlajenje
80135897 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/E VHM ALCRN L=70mm/16mm, notranje hlajen 70 0.8 6 M5 16 4.9 16 4.65 P, M, K 5
Redna cena: 124,90 € brez DDV
Zaloga pri dobavitelju
Sveder nav. strojni - oblikovalec DIN13/E VHM AlCrN, aksialno notranje hlajenje
80135898 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/E VHM ALCRN L=80mm/10mm, notranje hlajen 80 1 6 M6 30 4.9 10 5.55 P, M, K 5
Redna cena: 129,11 € brez DDV
Zaloga pri dobavitelju
Sveder nav. strojni - oblikovalec DIN13/E VHM AlCrN, aksialno notranje hlajenje
80135899 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/E VHM ALCRN L=90mm/12mm, notranje hlajen 90 1 6 M8 65 4.9 12 7.55 P, M, K 6
Redna cena: 170,80 € brez DDV
Zaloga pri dobavitelju
Sveder nav. strojni - oblikovalec DIN13/E VHM AlCrN, aksialno notranje hlajenje
80135900 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/E VHM ALCRN L=90mm/12mm, notranje hlajen 90 1.25 8 M8 35 6.2 12 7.40 P, M, K 6
Redna cena: 170,80 € brez DDV
Zaloga pri dobavitelju
Sveder nav. strojni - oblikovalec DIN13/E VHM AlCrN, aksialno notranje hlajenje
80135901 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/E VHM ALCRN L=90mm/15mm, notranje hlajen 90 1 7 M10 65 5.5 15 9.55 P, M, K 7
Redna cena: 226,85 € brez DDV
Zaloga pri dobavitelju
Sveder nav. strojni - oblikovalec DIN13/E VHM AlCrN, aksialno notranje hlajenje
80135903 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/E VHM ALCRN L=100mm/15mm, notranje hlaje 100 1.5 9 M12 71 7 15 11.30 P, M, K 8
Redna cena: 296,10 € brez DDV
Zaloga pri dobavitelju
