Sveder nav. strojni - oblikovalec DIN13/E VHM ALC, aksialno notranje hlajenje z
Kliknite za povečavo slike
Sveder nav. strojni - oblikovalec DIN13/E VHM ALC, aksialno notranje hlajenje z Sveder nav. strojni - oblikovalec DIN13/E VHM ALC, aksialno notranje hlajenje z

Sveder nav. strojni - oblikovalec DIN13/E VHM ALC, aksialno notranje hlajenje z

Skupna šifra: T190_6HXE3_AL
TD:
Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos
Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

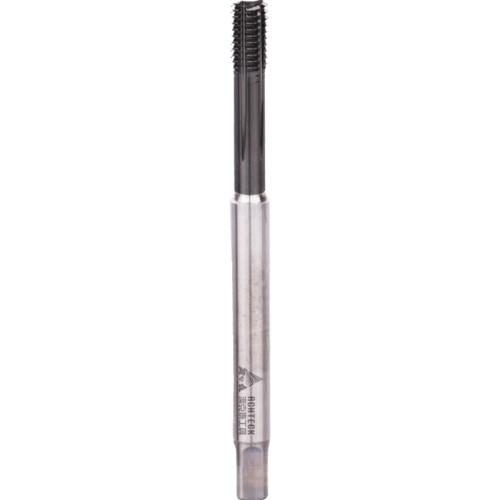

VHM strojni navojni oblikovalec DIN 13/E ALC z aksialnim notranjim hlajenjem

VHM strojni navojni oblikovalec DIN 13/E z ALC prevleko in aksialnim notranjim hlajenjem dobavitelja ACHTECK je namenjen izdelavi metričnih notranjih navojev z oblikovanjem materiala. Pri tej izvedbi navoj ne nastaja z odrezovanjem, temveč s preoblikovanjem materiala, zato je orodje primerno za materiale, ki omogočajo oblikovanje navoja brez nastajanja odrezkov.

Blagovna znamka in šifra izdelka

Dobavitelj: ACHTECK.
Model / skupina izdelkov: T190_6HXE3_AL.
Izvedba: VHM strojni navojni oblikovalec DIN 13/E, ALC, z aksialnim notranjim hlajenjem.

Opis skupine in uporaba

Navojni oblikovalec je namenjen strojni izdelavi notranjih metričnih navojev v stabilnih obdelovalnih pogojih. Ker orodje material preoblikuje in ne reže, pri obdelavi ne nastajajo klasični odrezki, kar je prednost pri aplikacijah, kjer je pomembna čista obdelava in ponovljiva kakovost navoja.

Izvedba iz VHM materiala zagotavlja visoko togost orodja, ALC prevleka pa podpira obstojnost površine pri obdelavi v ustreznih pogojih. Aksialno notranje hlajenje dovaja hladilno-mazalno sredstvo v smeri osi orodja, kar pomaga pri mazanju območja oblikovanja in nadzoru temperature med procesom.

Ključne prednosti

- Oblikovanje navoja brez odrezkov – primerno za materiale, ki omogočajo plastično preoblikovanje navoja.
- VHM izvedba – karbidna izvedba zagotavlja visoko togost orodja pri stabilnem vpetju.
- Aksialno notranje hlajenje – dovod hladilno-mazalnega sredstva skozi os orodja podpira mazanje območja oblikovanja.

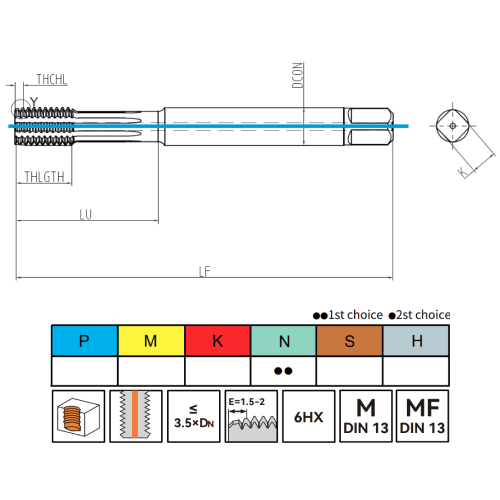

Tehnični podatki

Model / skupina: T190_6HXE3_AL.
Dobavitelj: ACHTECK.
Tip orodja: strojni navojni oblikovalec / formirnik.
Standard navoja: DIN 13.
Vrsta navoja: metrični ISO navoj in metrični fini navoj, glede na priložene oznake M DIN 13 in MF DIN 13.
Izvedba: oblika E.
Material orodja: VHM.
Prevleka: ALC.
Toleranca: 6HX.
Hlajenje: aksialno notranje hlajenje.
Priporočena globina: do približno 3,5 × DN, glede na priložene podatke.
Oznaka uvajanja: E = 1,5–2, glede na priložene podatke.
Uporaba: strojno oblikovanje notranjih metričnih navojev brez nastajanja odrezkov.
Obdelovalni materiali: materiali skupine N, glede na označbe v priloženih podatkih.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Pri izbiri VHM navojnega oblikovalca DIN 13/E je pomembno preveriti, ali je material obdelovanca primeren za oblikovanje navoja. Za razliko od klasičnega navojnega svedra oblikovalec ne odstranjuje materiala, zato mora biti material dovolj duktilen, predvrtina pa mora biti izbrana posebej za postopek oblikovanja navoja.

Za kakovosten rezultat uporabite stabilno vpetje, pravilno predvrtino za oblikovanje navoja in ustrezno hladilno-mazalno sredstvo. Pri aksialnem notranjem hlajenju preverite združljivost orodja s strojem, vpetjem in sistemom dovoda emulzije oziroma olja. Pravilna priprava izvrtine in nadzor mazanja sta pomembna za ponovljivo obliko profila in zmanjšanje obremenitve orodja.

TD M10, M12, M14, M16, M5, M8
P 1, 1.5, 0.8
Dolžina rezalnega uvoda 1.5P
LF 90, 100, 70
Navoj mm 15, 16, 12
LU 65, 71, 70, 57, 16
DCON 7, 9, 11, 12, 6
K mm 5.5, 7, 9, 4.9
Z 7, 8, 5, 6
Izvrtine premer mm 9.55, 11.30, 13.30, 15.30, 4.65, 7.55
Vrsta navoja M
Tolerančni razred 6HX
Prevleka ALC
ISO oznaka materiala N
Znamka Achteck
Material VHM
Hlajenje Notranje

Izberite različico

LF:
P:
DCON:
TD:
LU:
K mm:
Navoj mm:
Izvrtine premer mm:
Z:
Slika Šifra Naziv LF P DCON TD LU K mm Navoj mm Izvrtine premer mm Z Cena V košarico
Sveder nav. strojni - oblikovalec DIN13/E VHM ALC, aksialno notranje hlajenje z
80135888 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/E VHM ALC L=70mm/16mm, notranje hlajenje 70 0.8 6 M5 16 4.9 16 4.65 5
Redna cena: 124,90 € brez DDV
Zaloga pri dobavitelju
Sveder nav. strojni - oblikovalec DIN13/E VHM ALC, aksialno notranje hlajenje z
80135890 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/E VHM ALC L=90mm/12mm, notranje hlajenje 90 1 6 M8 65 4.9 12 7.55 6
Redna cena: 170,80 € brez DDV
Zaloga pri dobavitelju
Sveder nav. strojni - oblikovalec DIN13/E VHM ALC, aksialno notranje hlajenje z
80135892 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/E VHM ALC L=90mm/15mm, notranje hlajenje 90 1 7 M10 65 5.5 15 9.55 7
Redna cena: 226,85 € brez DDV
Zaloga pri dobavitelju
Sveder nav. strojni - oblikovalec DIN13/E VHM ALC, aksialno notranje hlajenje z
80135894 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/E VHM ALC L=100mm/15mm, notranje hlajenj 100 1.5 9 M12 71 7 15 11.30 8
Redna cena: 296,10 € brez DDV
Zaloga pri dobavitelju
Sveder nav. strojni - oblikovalec DIN13/E VHM ALC, aksialno notranje hlajenje z
80135895 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/E VHM ALC L=100mm/15mm, notranje hlajenj 100 1.5 11 M14 70 9 15 13.30 8
Redna cena: 357,68 € brez DDV
Zaloga pri dobavitelju
Sveder nav. strojni - oblikovalec DIN13/E VHM ALC, aksialno notranje hlajenje z
80135896 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/E VHM ALC L=100mm/15mm, notranje hlajenj 100 1.5 12 M16 57 9 15 15.30 8
Redna cena: 462,46 € brez DDV
Zaloga pri dobavitelju
